www.stiebel-eltron.com DHE | 189
INSTALLATIE
Montageopties
NEDERLANDS
Alleen bij gebruik van het toebehoren "Soldeeraansluiting" en
de exacte naleving van alle montageafmetingen:
Breek de afdichtlipjes uit de kapgeleidingsstukken.
Plaats de achterwandgeleidingsstukken op de buizen. Schuif
ze in elkaar. Ten slotte schuift u de geleidingsstukken tot aan
de aanslag tegen de achterwand.
Bevestig het onderstuk van de achterwand met een schroef.
Info
Gebruik de kapgeleidingsstukken met afdichtlipjes voor
de compensatie van een kleine verschuiving van de
aansluitbuizen en/of het gebruik van het toebehoren
"Press-fitting". In dit geval worden de achterwandgelei-
dingsstukken niet gemonteerd.

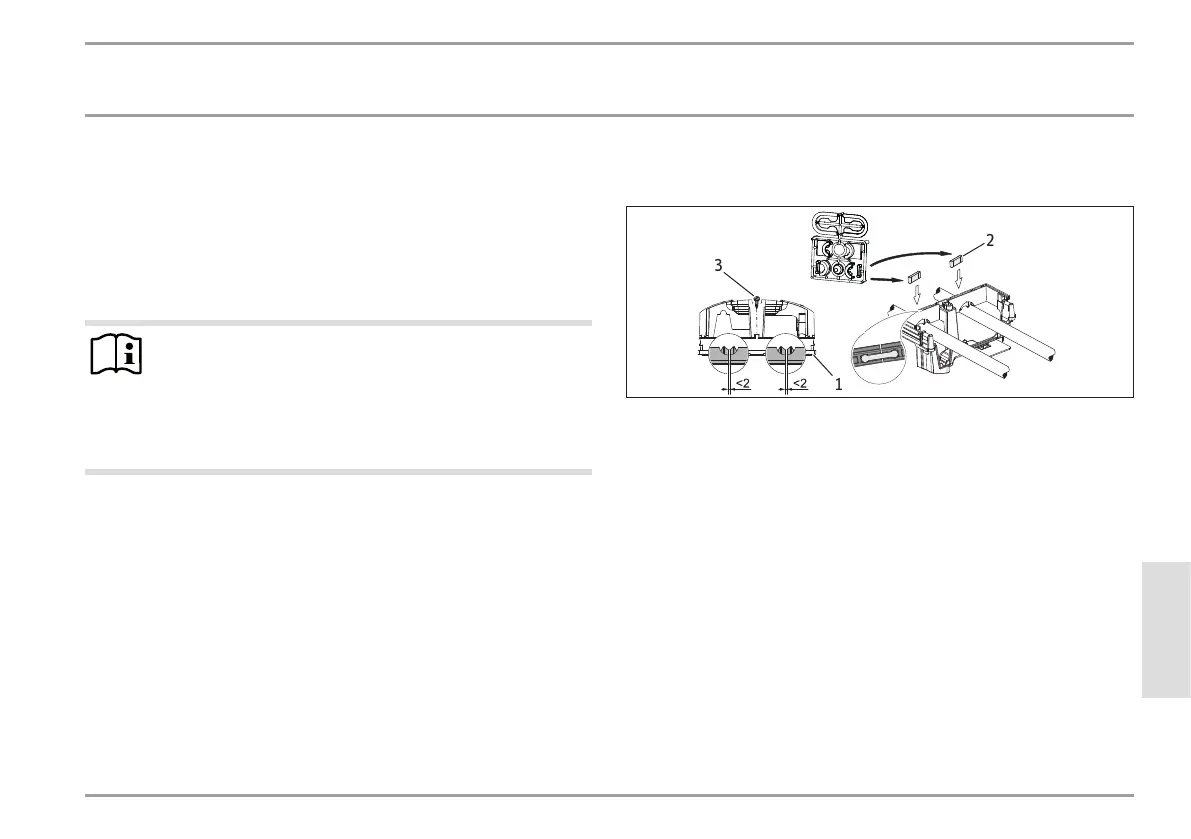

13.8 Montage onderstuk achterwand bij opbouw-
schroefaansluiting
D0000053286
2
3
1
1 Onderstuk van de achterwand
2 Meegeleverd verbindingsstuk
3 Schroef
Bij het gebruik van opbouwschroefaansluitingen kan het onder-
stuk van de achterwand ook na de kraanmontage gemonteerd
worden. Daarvoor gaat u als volgt te werk:
Zaag het onderstuk van de achterwand open.
Monteer het onderstuk van de achterwand door het zijde-
lings open te buigen en over de opbouwbuizen te steken.
Steek de verbindingsstukken achterlangs in het onderstuk
van de achterwand.
Klik het onderstuk van de achterwand vast in de achterwand.
Bevestig het onderstuk van de achterwand met een schroef.
