STIEBEL ELTRON DHE 18/21/24 - Horizontale Montage Van Het Toestel

INSTALLATIE
Montageopties
192 | DHE www.stiebel-eltron.com

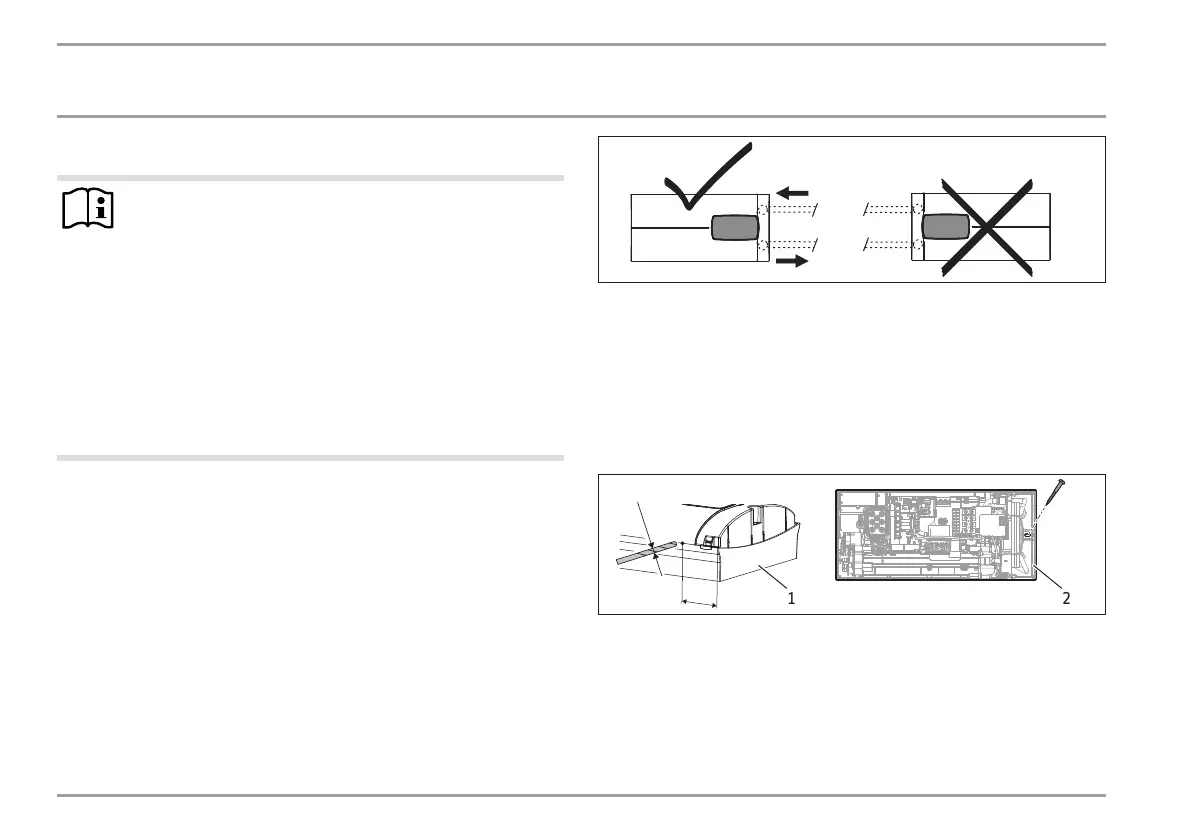

13.13 Horizontale montage van het toestel
Info
Let op de volgende info bij de montageoptie Horizontale
montage:
- De montage is alleen toegelaten bij directe wand-
montage. Het gebruik van het universele montage-
frame is niet mogelijk.
- De montagetypen "Installatie bij betegeling" en "Ge-
draaide bovenkap" zijn niet toegelaten.
- Bij dit aansluittype wijzigt de beschermingsgraad
van het toestel. Streep de vermelding IP25 op het
typeplaatje door en kruis het vakje IP24 aan. Doe
dat met een balpen.
Horizontale montage
U kunt het toestel ook horizontaal aan de wand monteren (90°
naar links gedraaid, met wateraansluitingen rechts). De montage,
water- en elektro-aansluitingen treft u aan in de hoofdstukken
"Standaardmontage" en "Montageopties".
1
2
D0000076919
1 Koudwatertoevoer
2 Warmwateruitloop
Voorbereiding
De bovenkap moet op de gemarkeerde positie voorzien worden
van een condensaatafvoeropening van min. ∅5,0mm tot max.
∅6,0mm.
50
Ø 5,0
D0000076914
1 2
1 Bovenkap met opening voor condensaatafvoer
2 Toestelachterwand met extra bevestigingsschroef
