STIEBEL ELTRON DHE 18/21/24 User Manual

INSTALLATION
Montage
26 | DHE www.stiebel-eltron.com

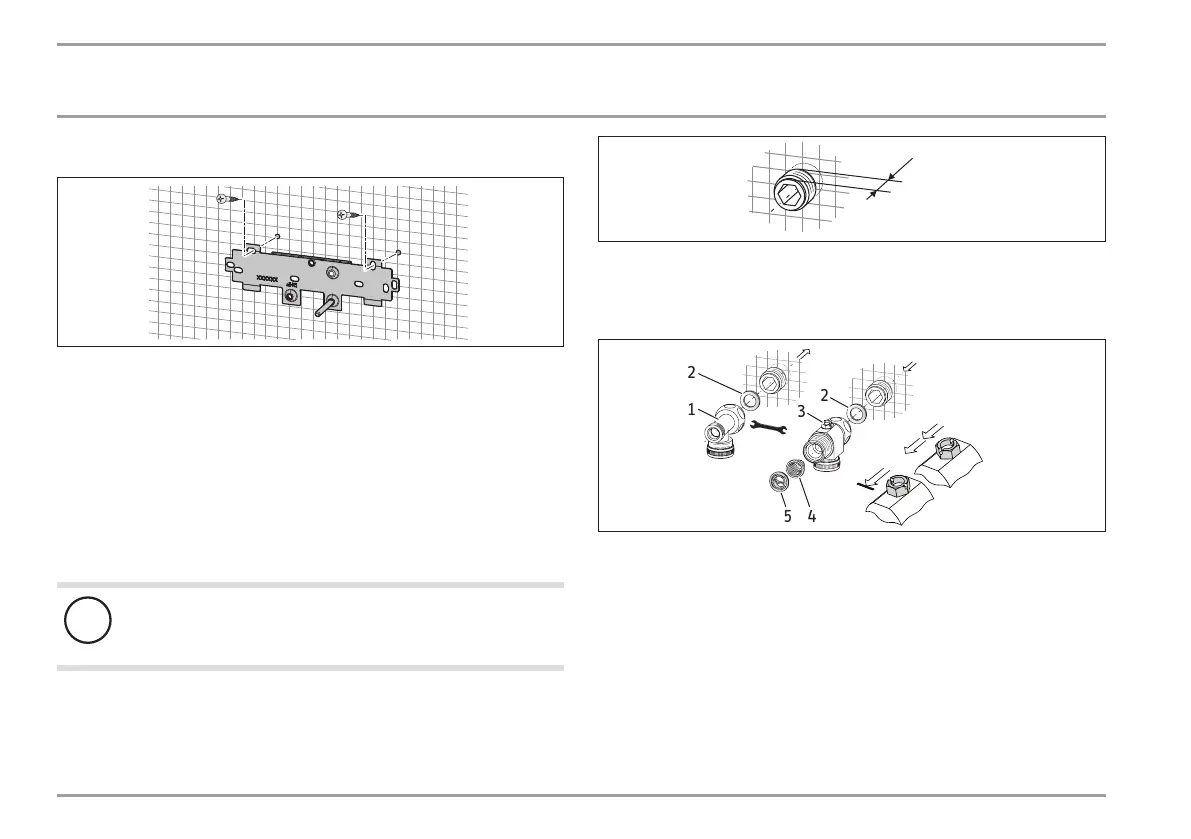

Wandaufhängung montieren
D0000059694
 Zeichnen Sie die Bohrlöcher mit der Montageschablone an.
Bei der Aufputz-Installation müssen Sie zusätzlich das Befes-
tigungsloch im unteren Teil der Schablone anzeichnen.
 Bohren Sie die Löcher und befestigen Sie die Wandaufhän-
gung an 2 Punkten mit geeignetem Befestigungsmaterial
(Schrauben und Dübel gehören nicht zum Lieferumfang).
 Montieren Sie die Wandaufhängung.
Doppelnippel montieren
!
Sachschaden
Führen Sie alle Wasseranschluss- und Installationsarbei-
ten nach Vorschrift aus.
12
D0000053319
 Dichten und schrauben Sie die Doppelnippel ein.
Wasseranschluss herstellen
5 Nm
24
D0000059695
1
45
2
3
2
1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff-Formscheibe
 Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperr-
ventil mit jeweils einer Flachdichtung auf die Doppelnippel.

STIEBEL ELTRON DHE 18/21/24 Specifications

General

Type	Tankless (instantaneous)
Fuel type	Electric
Boiler system	Solo boiler system
Product color	White
Heater location	-
Placement supported	Vertical
International Protection (IP) code	IP25
Efficiency	39 %
Noise level	15 dB
Maximum power	24000 W
Thermostat range	20 - 60 °C
Domestic Hot Water (DHW) flow	- l/min
AC input voltage	400 V
AC input frequency	50 - 60 Hz
Energy efficiency scale	A+ to F
Annual energy consumption	476 kWh
Built-in display	Yes

Weight and Dimensions

Depth	116 mm
Width	225 mm
Height	466 mm
Weight	3100 g
