STIEBEL ELTRON DHE 18/21/24 User Manual

INSTALACJA

276 | DHE www.stiebel-eltron.com

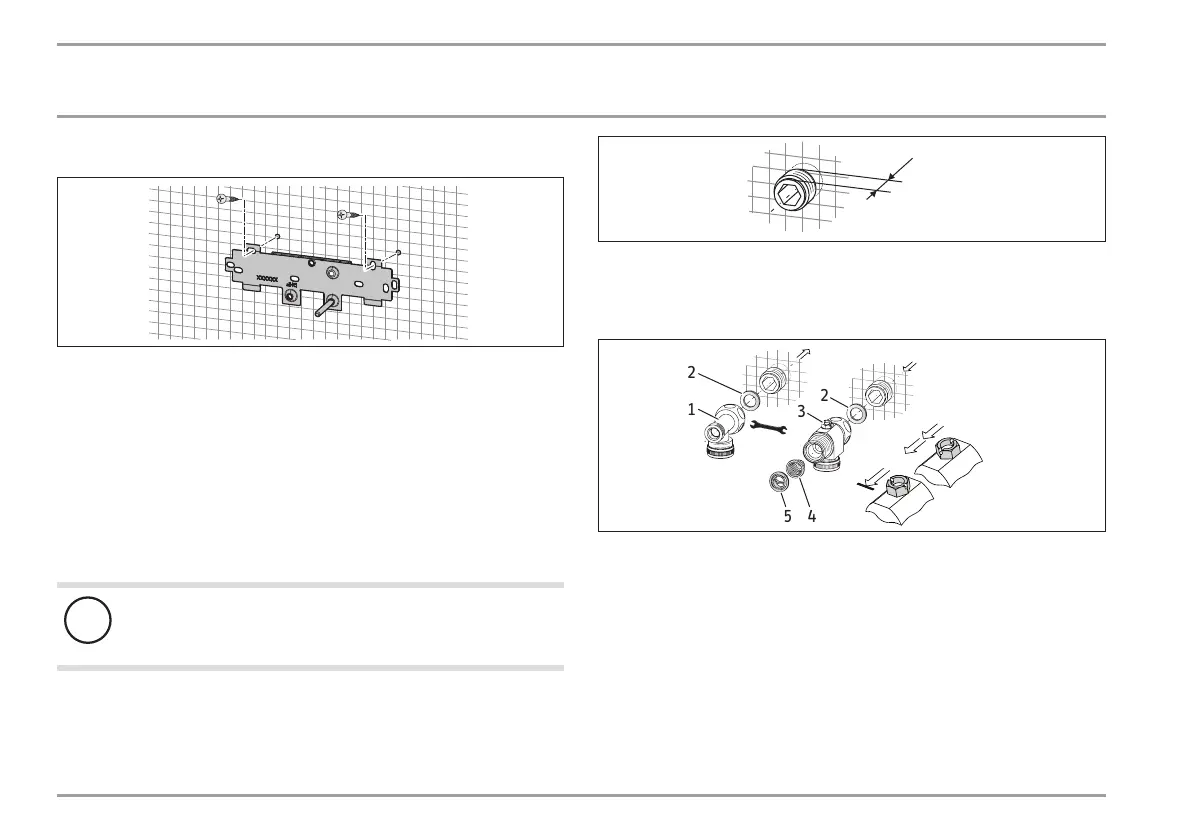

Mocowanie uchwytu ściennego
D0000059694
 Za pomocą szablonu montażowego zaznaczyć otwory do wy-
wiercenia. Wprzypadku instalacji natynkowej należy dodat-
kowo oznaczyć otwór mocujący wdolnej części szablonu.
 Wywiercić otwory izamocować uchwyt ścienny w2punk-
tach, przy pomocy odpowiednich materiałów mocujących
(wkręty ikołki rozporowe nie są objęte zakresem dostawy).
 Zamontować uchwyt ścienny na ścianie.
Zamontować złączkę podwójną
!
Szkody materialne
Wszystkie prace w zakresie podłączania wody iprace in-
stalacyjne należy wykonywać zgodnie z przepisami.
12
D0000053319
 Uszczelnić iwkręcić złączkę podwójną.
Wykonanie podłączenia wodnego
5 Nm
24
D0000059695
1
45
2
3
2
1 Ciepła woda ztrójnikiem
2 Uszczelka
3 Zimna woda z3-drożnym kulowym zaworem odcinającym
4 Sitko
5 Krążek kształtowy z tworzywa sztucznego
 Przykręcić trójnik i3-drożny kulowy zawór odcinający wraz
zuszczelką płaską na złączkę podwójną.

STIEBEL ELTRON DHE 18/21/24 Specifications

General

Type	Tankless (instantaneous)
Fuel type	Electric
Boiler system	Solo boiler system
Product color	White
Heater location	-
Placement supported	Vertical
International Protection (IP) code	IP25
Efficiency	39 %
Noise level	15 dB
Maximum power	24000 W
Thermostat range	20 - 60 °C
Domestic Hot Water (DHW) flow	- l/min
AC input voltage	400 V
AC input frequency	50 - 60 Hz
Energy efficiency scale	A+ to F
Annual energy consumption	476 kWh
Built-in display	Yes

Weight and Dimensions

Depth	116 mm
Width	225 mm
Height	466 mm
Weight	3100 g
