12
03.11
Strapex SMA 30
2
1 2 3 4
Fig. 13
1
2
3
4
6
5

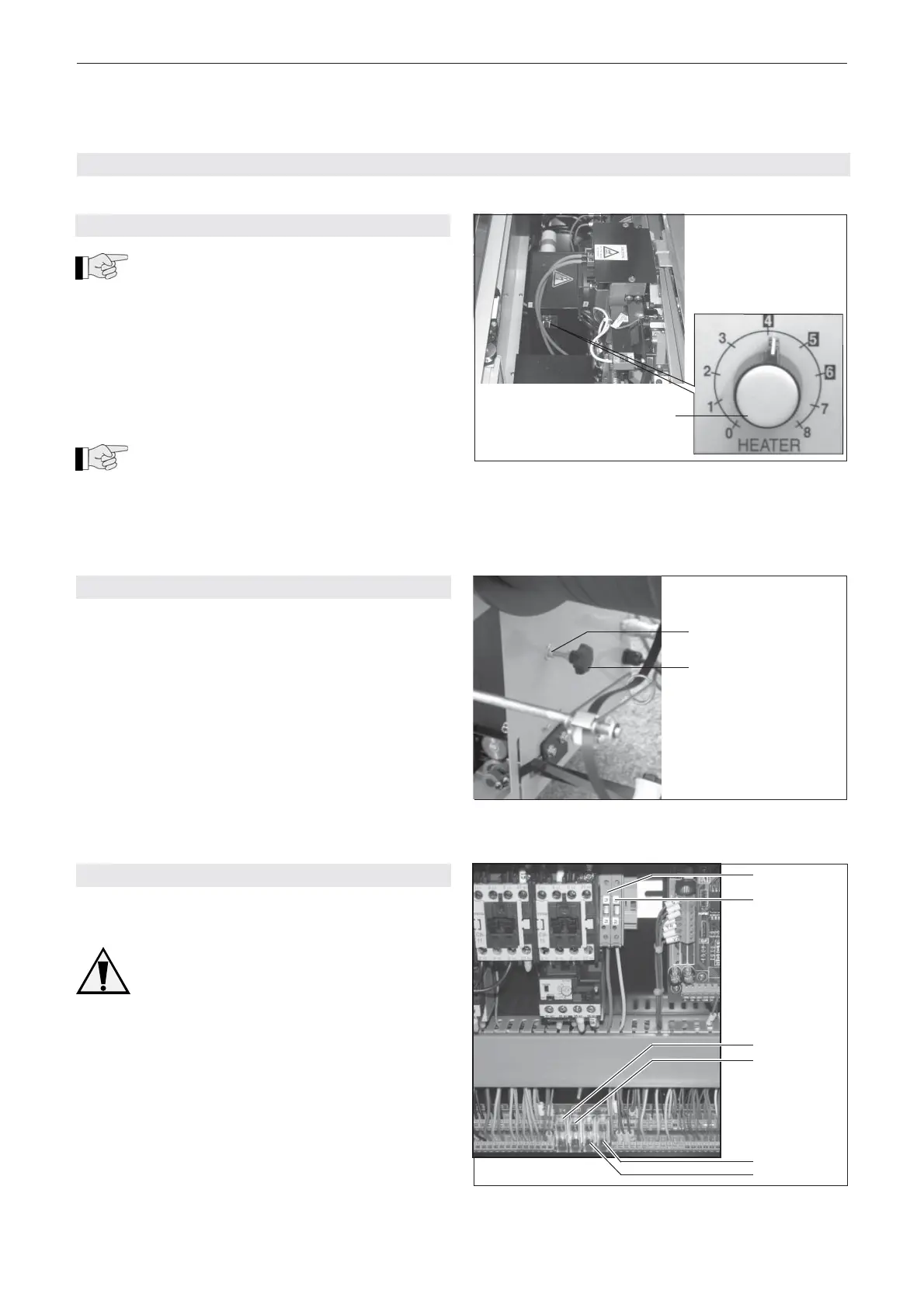

9.1 SCHWEISSTEMPERATUR EINSTELLEN
Die Schweisstemperatur kann je nach Band
dicke und Bandqualität eingestellt werden:
– Für dünne Bänder = tiefe Temperatur.
– Für dicke Bänder = hohe Temperatur.
– Tischblech öffnen (siehe Kapitel 8).
– Potentiometer ”Schweisstemperatur” (11/1) in
gewünschte Stellung drehen.
dünne Bänder ca. Stellung 4
dicke Bänder ca. Stellung 6
Potentiometer stufenweise höher oder tiefer
drehen, Temperatur auswählen mit welcher
der beste Verschluss erreicht wird.
– Tischblech mit beiden Händen schliessen und
Schrauben montieren.
9 INSTANDSETZUNG / EINSTELLUNGEN
Fig. 11
1
Fig. 12
1
9.2 BANDMAGAZIN-FÜLLUNG EINSTELLEN
Je nach Paketgrösse, Banddicke oder Bandqualität
muss die Bandmenge, welche im Bandmagazin
gespeichert ist, angepasst werden.
– Kontermutter (12/1) lösen und Handrad (12/2) im
Uhrzeigersinn drehen:
Füllmenge im Magazin verringert sich.
– Kontermutter (11/1) lösen und Handrad (12/2) im
Gegenuhrzeigersinn drehen:
Füllmenge im Magazin erhöht sich.
– Kontermutter (12/1) festziehen.
9.3 SICHERUNGEN ERSETZEN
– Acht Kreuzschrauben lösen und hintere Abdeckung
entfernen.
Vor dem Entfernen der Elektronikabdeckung,
Maschine von Versorgungsnetz trennen.
– Zwei Kreuzschrauben lösen und Elektronik-
abdeckung nach unten klappen.
– Sicherungsabdeckung entfernen (13/1 und 13/2
Abdeckung nach unten klappen) und defekte
Sicherung ersetzen:
13/1 = Sicherung F1 (220 V = 15A)
13/2 = Sicherung F2 (220 V = 15A)
13/3 = Sicherung F4 (220 V = 2A, 110 V = 3A)
13/4 = Sicherung F5 2A
13/5 = Sicherung F6 4A (träge)
13/6 = Sicherung F7 2A (träge)
– Elektronikabdeckung und hintere Abdeckung wieder
montieren.
