7 MISE EN SERVICE
7.1 RÉGLAGE DE LA TENSION DU FEUILLARD
– Tourner interrupteur principal (3/1) en position ”1“.
– Actionner les boutons-poussoirs ”Diminution de la
tension du feuillard“ (6/3) ou ”Augmentation de
la tension du feuillard“(6/2) jusqu‘à ce que la
valeur souhaitée soit indiquée sur l‘affi chage nume-
rique ”Valeur de la tension du feuillard“ (6/1).
La gamme de la tension du feuillard est
réglable entre 50–450 N.
Affi chage numerique Tension du feuillard
0 env. 50 N
5 env. 150 N
10 env. 250 N
20 env. 450 N
7.2 COMMUTATION MANUEL / AUTOMATIQUE
Mode manuel (7/1):
Déclanchement du cerclage par la touche Start (3/4)
ou la pédale de commande (3/11) si le commutateur
est dans cette position.
Mode automatique (7/2):
Lancement du cerclage par le commutateur de table
(7/3) si le commutateur est dans cette position. Si le
commutateur de table reste couvert par un paquet, un
second cerclage s‘effectue automatiquement après le
premier.
1
2
3
1
2

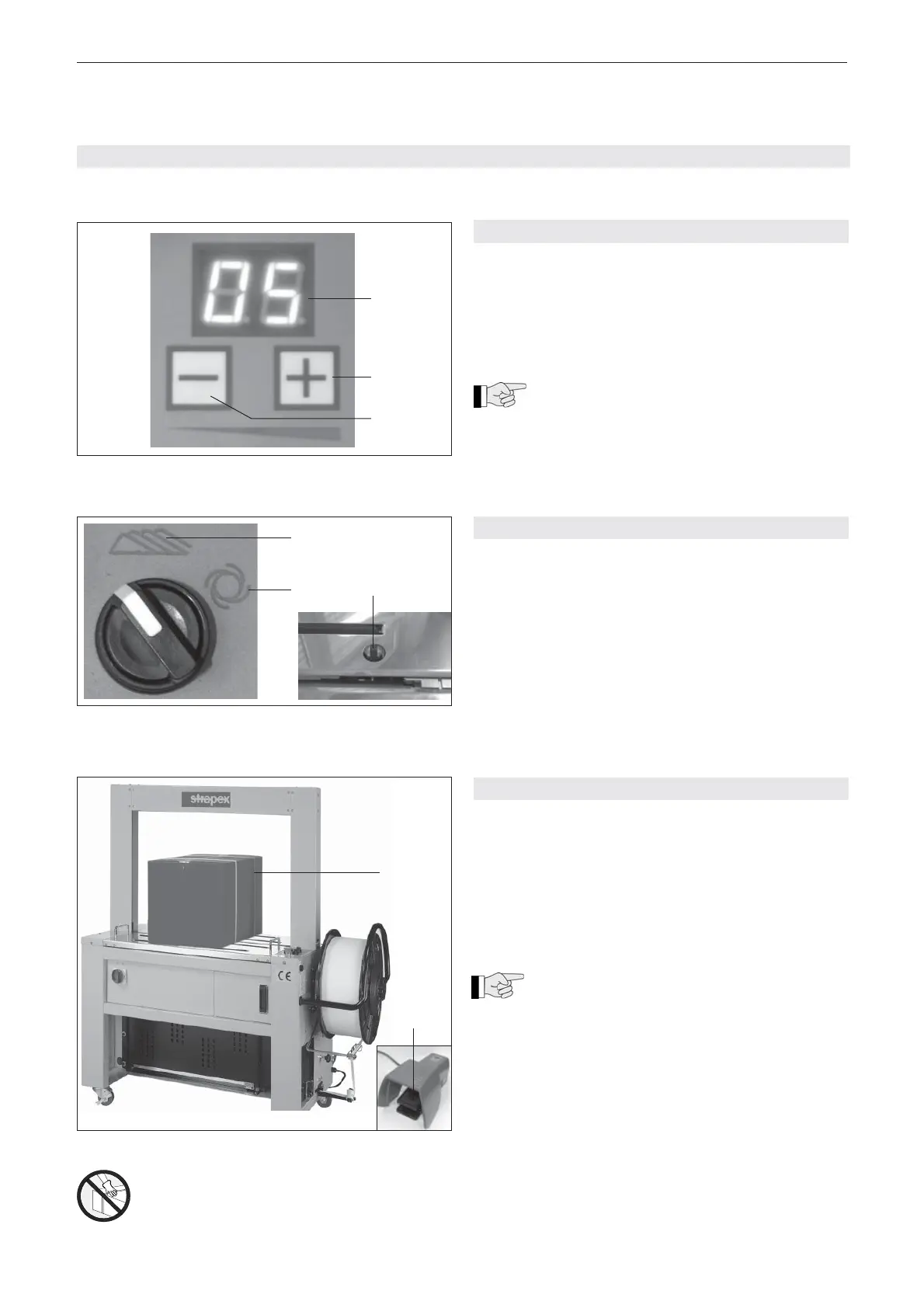

Fig. 6
Fig. 7
3
7.3 DÉBUT DU CERCLAGE
Conditions initiales
– La machine est reliée au réseau d‘alimentation.
Tension de raccordement selon la plaque signalé-
tique.
– Les deux roues verrouillables bloquées.
– La bobine de feuillard est chargée, et le feuillard
enfi lée (voir chapitre 6.2).
– Interrupteur principal (3/1) en position ”1“.
Le temps de chauffage pour l‘élément de
chauffage est d‘environ 20 secondes.
– Vérifi er la tension du feuillard, si nécessaire procé-
der au réglage (voir chapitre 7.1).
– Sélectionner cerclage manuel ou automatique (voir
chapitre 7.2).
– Placer le paquet (8/1) sur la table au centre de la
machine . Déclencher le cerclage à l’aide de la pé-
dale de commande (8/2) (en fonction du mode
d‘exploitation. Le feuillard est alors placé autour
du paquet, tendu, soudé et coupé, puis un nouveau
feuillard est poussé dans le magasin.
– Retirer le paquet cerclé.
– Effectuer la vérifi cation du sertissage (voir chapitre
7.4).
Prudence:
Cercler uniquement les paquets.
Lors du cerclage, ne mettez pas les mains
ou d‘autres parties du corps entre le feuil-
lard et le paquet.
Fig. 8
1
2
