8
03.11
Strapex SMA 30
6 TRANSPORT UND INBETRIEBNAHME

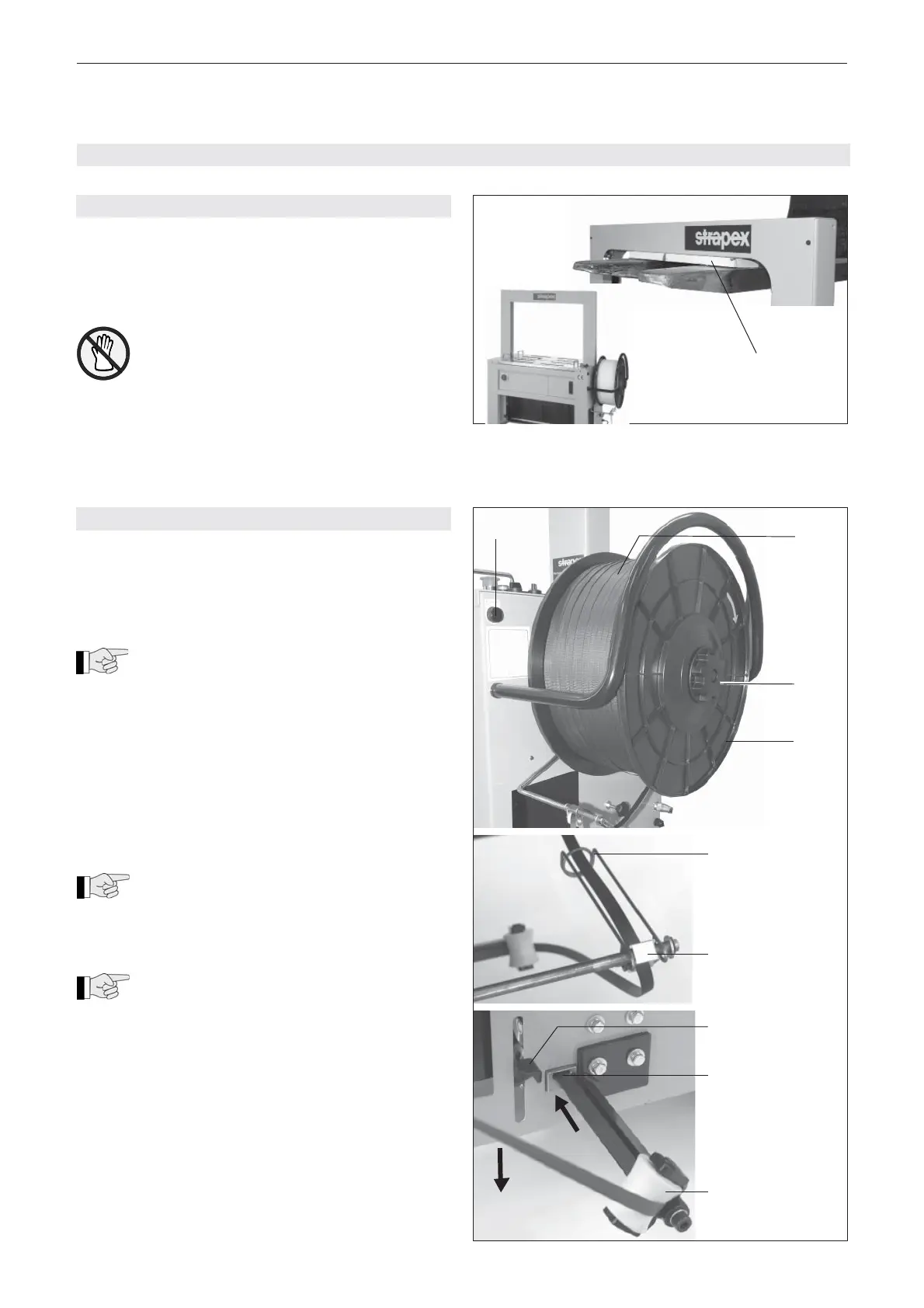

6.2 BANDSPULE WECHSELN
– Griffmutter (5/2) entfernen.
– Abrollerscheibe (5/3) abnehmen und restliches
Band entfernen.
– Neue Bandspule (5/1) einsetzen und darauf achten,
dass die Abrollrichtung gemäss Pfeil verläuft.
Besitzt die neue Bandspule einen anderen
Kerndurchmesser, kann der Abroller durch
Entfernen/Montage von fünf Distanzhaltern angepasst
werden.
– Abrollerscheibe (5/3) und Griffmutter (5/2) wieder
montieren.
– Transportbänder und sämtliche Aufkleber auf
neuer Spule aufschneiden und entfernen.
– Band vom Abroller durch Bremshebel-Öse (5/4)
und zwischen Bremshebel (5/5) und Umlenkrolle
durchführen.
Um die Abroller-Bremse zu lösen, Brems-
hebel nach unten drücken.
– Danach das Band unter der Umlenkrolle (5/8)
durchführen und bis zur Öffnung (5/7) an der
Maschine vorschieben.
Band so einführen, das der Drall (Säbel) des
Bandes nach unten zeigt.
– Hebel (5/6) nach unten drücken und das Band ca.
100 mm vorschieben. Hebel (5/6) loslassen.
– Hauptschalter (3/1) auf Stellung ”1“ drehen.
– Drucktaste ”Auto Load” (5/9) betätigen. Das Band
wird automatisch eingezogen. Die Maschine ist
jetzt bereit zum Umreifen (siehe Kapitel 7.3).
Bandende:
Nach Bandende (automatischer Auswurf des Bandes)
blinkt die Bereitschaftslampe (Fig. 3/4). Um die Stö-
rung zu quittieren, zuerst Hauptschalter oder Not-Aus
betätigen. Danach Band mittels Drucktaste
”Auto Load” neu einfädeln.
Fig. 5
2
3
1
4
3
5
8
7
6
9
6.1 AUFSTELLEN DER MASCHINE/TRANSPORT
– Verpackungsmaterial entfernen.
– Schutzbrett (4/1) unter Bogen positionieren.
– Gabeln des Hubwagens so einstellen, dass beide
Gabeln durch den Bogen passen. Maschine vor-
sichtig ab der Palette heben.
Maschine niemals mit nur einer Gabel
anheben - Kippgefahr!
– Die Maschine auf ebenem, festem Boden aufstel-
len.
– Zur Fixierung der Maschine am vorgesehenen Platz
sind die Transportrollen mit Bremsen ausgerüstet.
Fig. 4
1
