Strapex SMA 30
5.3 BEDIENELEMENTE
Die Bedienung der Maschine erfolgt mit folgenden
Bedienelementen:
1 Hauptschalter
Stellung 0 = AUS
Stellung 1 = EIN Die Maschine ist eingeschal-
tet das Heizelement wird auf-
geheizt.
2 ”Auto-Load”
Bei Betätigung dieser Drucktaste wird nach dem
Spulenwechsel, das Band automatisch eingezo-
gen.
3 NOT-AUS
Bei Betätigung werden sämtliche Maschinen-
Funktionen unterbrochen.
4 Starttaste /Bereitschaftslampe
Um eine Umreifung auszulösen muss die Start-
taste (oder das Fusspedal) betätigt werden.
Voraussetzung: Schalter (3/7) auf Handbetrieb.
Die Lampe leuchtet auf sobald die Stromzufuhr
eingeschaltet ist. Blinkt die Lampe liegt eine
Störung an.
5 Bandschalter
Drehung nach links (Gegenuhrzeigersinn):
Band wird vorgeschossen bis zum Anschlag im
Verschluss.
Drehung nach rechts (Uhrzeigersinn):
Das Band wird zurück in das Bandmagazin gezo-
gen.
6 Reset
Bei Betätigung der Drucktaste, fährt das Aggregat
zurück in die Grundstellung und schneidet das
Band ab.
7 Umschaltung Hand / Automatik
Handbetrieb: Umreifung durch Betäti-
gung der Starttaste oder des Fuss-
pedals auslösen.
Automatikbetrieb: Wenn der Tisch-
schalter durch ein Paket betätigt
wird, löst die Umreifung automatisch
aus. Bleibt der Tischschalter betätigt
wird nach der ersten Umreifung auto
matisch eine weitere Umreifung ange-
bracht.
8/9 Bandspannung schwächer /stärker
Der eingestellte Wert wird an der Digitalanzeige
(3/10) angezeigt.
10 Digitalanzeige
0–20 = Anzeige Bandspannung
AL = Fehleranzeige (Unterspannung < 0,67 V)
AH = Fehleranzeige (Überspannung > 4,4 V
AE = Störung Motor M7
AP = Störung Motor M7 (Laufrichtung,
Phasenverschiebung)
1 2
3
4
5
6
7
8
9
10

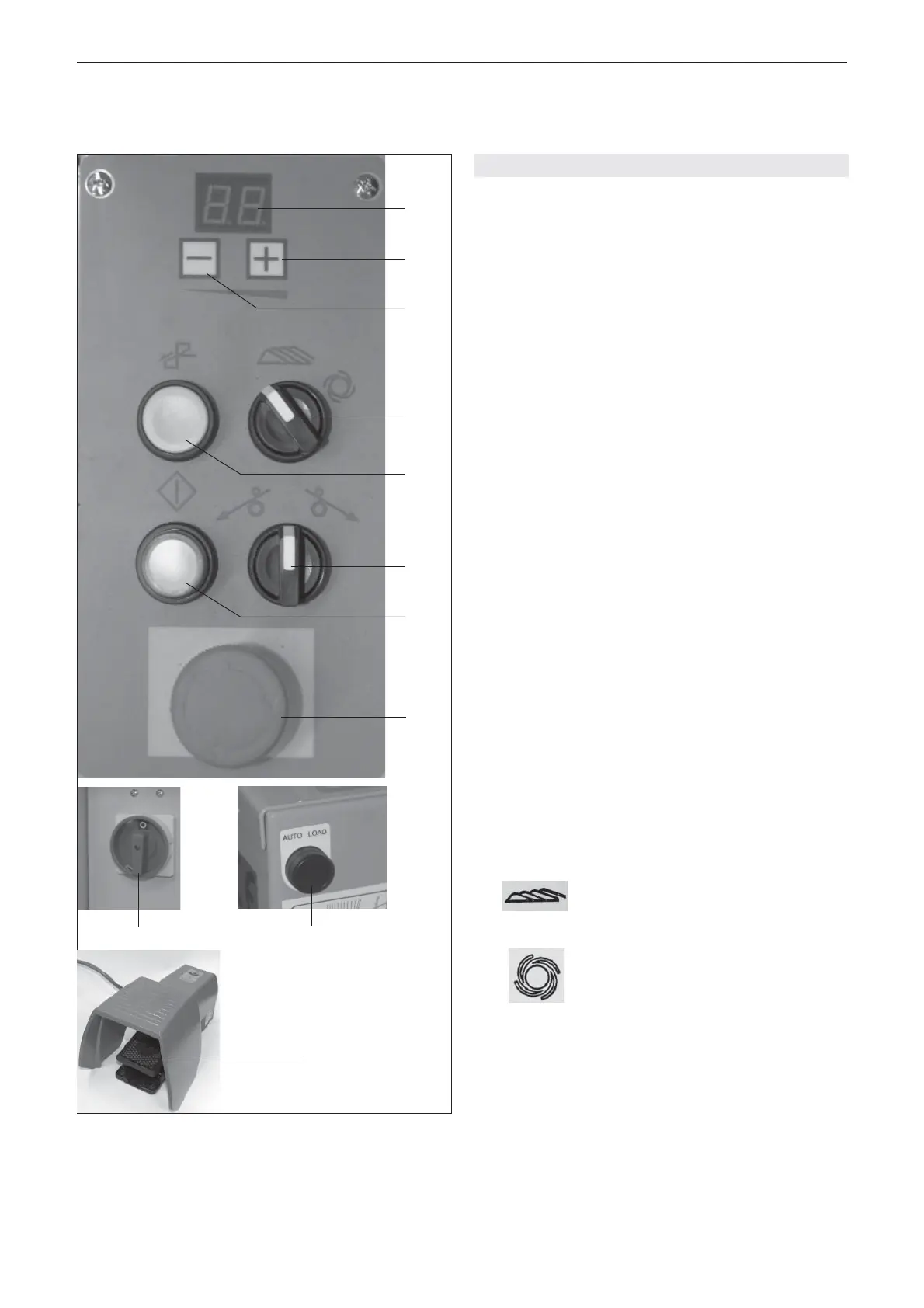

Fig. 3
11
11 Fusspedal
Um eine Umreifung auszulösen muss das Fuss-
pedal (oder die Starttaste) betätigt werden.
Voraussetzung: Schalter (3/7) auf Handbetrieb.
