9.4 REGLAGE DE L‘ECART GALET DE
TRANSPORT - GALET DE SERRAGE
L‘écart entre le galet de transport et le galet
de serrage est réglé pour une épaisseur de
feuillard de 0.55-0.65 mm. Si l‘on utilise une autre
épaisseur, il se peut que l‘avance du feuillard ne
fonctionne pas correctement. L‘écart doit alors être de
nouveau réglé:
– Interrupteur principal (3/1) en position ”1“.
– Actionner la touche (3/6) ”Reset”, l‘agrégat revient
en position initiale.
– Insérer le feuillard avec lequel on doit cercler pour
le placer entre le galet de transport et le galet de
serrage.
– Desserrer deux vis cylindriques (14/3), maintenir le
bras de serrage droit (14/4) en position. On peut
alors tourner l‘arbre de guidage (14/5) jusqu‘à obte-
nir un écart de 1 mm entre le ressort à torsion (14/2)
et la vis sans tête (14/1).
– Resserrer les vis cylindriques (14/3).

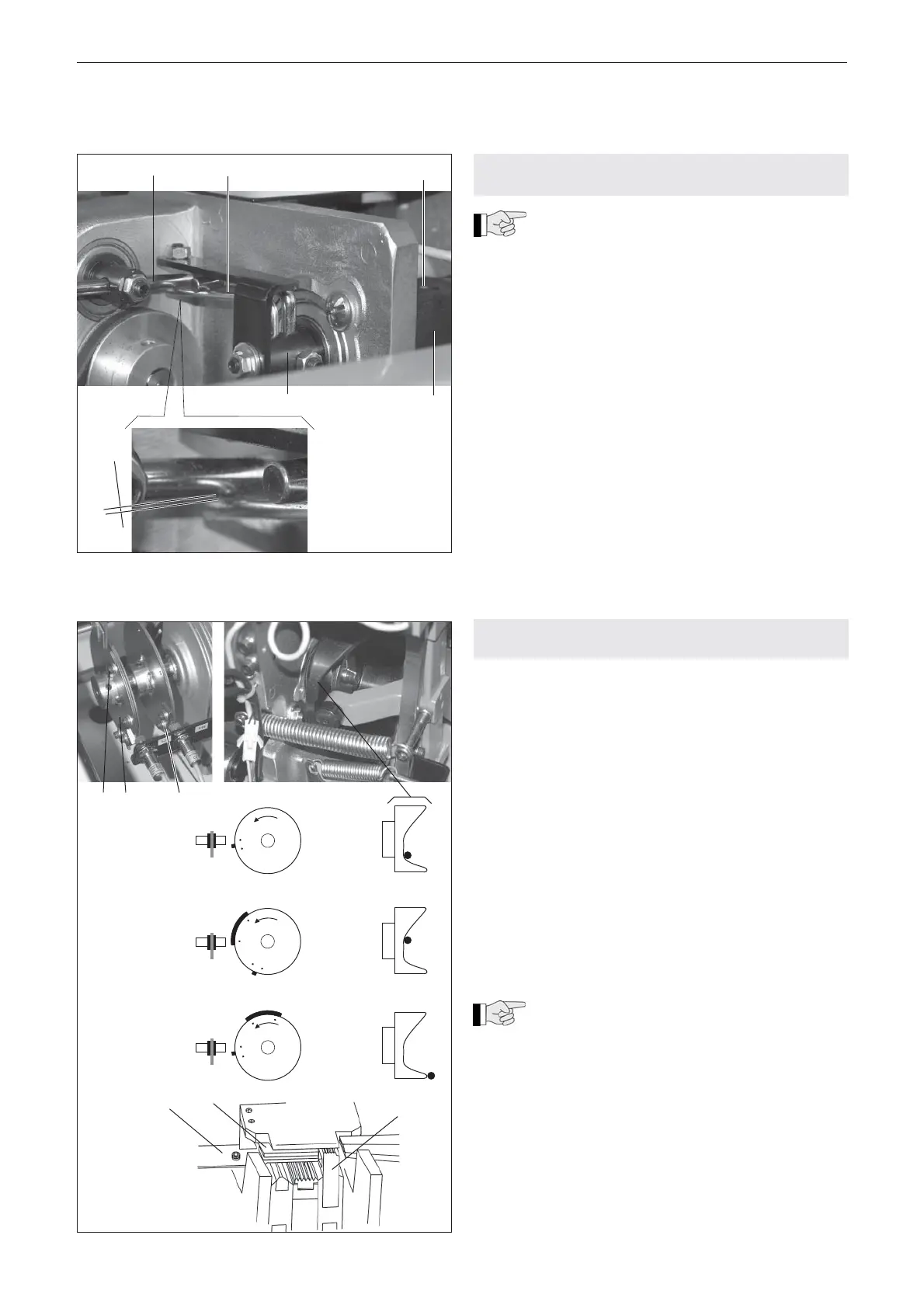

Fig. 14
1 2 3
4 5
1 mm
9.5 REGLAGE DU FIN DE COURSE
(CAMES DE COMMANDE)
Position initiale
Le réglage ”Position initiale” s‘effectue au moyen de
l‘initiateur d‘approche S48.
– Tourner l‘agrégat par la courroie trapézoïdale du
moteur M23 à la main pour que les disques à cames
tournent dans le sens de la fl èche. Tourner l‘agrégat
jusqu‘à ce que la came radiale soit en position A.
Ajuster le disque à cames (15/3) de manière à ce
que la came soit positionnée directement sous
l‘initiateur d‘approche S48 (voir Fig. 15).
Retrait du feuillard
Le réglage ”Retrait du feuillard” s‘effectue au moyen de
l‘initiateur d‘approche S39 (disque à cames 15/2)
– Tourner l‘agrégat à la main jusqu‘à ce que la came
radiale soit en position B. Ajuster le disque à cames
(15/2) de manière à ce que la came ait juste passé
l‘initiateur d‘approche S39 (voir Fig. 15).
Pendant ce cycle, le coulisseau de serrage
(15/4) remonte et serre le feuillard. La lan-
guette (15/5) rentre et le clapet de guidage (15/6)
s‘ouvre.
Introduction du feuillard
Le réglage ”Introduction du feuillard” s‘effectue au
moyen de l‘initiateur d‘approche S39 (disque à cames
15/1).
– Tourner l‘agrégat à la main jusqu‘à ce que la came
radiale soit en position C. Ajuster le disque à cames
(15/1) de manière à ce que la came ait juste passé
l‘initiateur d‘approche S39 (voir Fig. 15).
S48
S39
S39
1 2 3
C
4
5
6
Fig. 15
Position initiale
Retrait du feuillard
Introduction du feuillard
A
B
