Strapex SMA 30
Maschine arbeitet nicht,
Bereitschaftslampe leuchtet
Maschine arbeitet nicht,
Bereitschaftslampe leuchtet nicht
Kein Bandvorschub
Kein Bandrückzug
9.7 BEHEBEN VON STÖRUNGEN
Voraussetzungen
– Maschine korrekt am Versorgungsnetz angeschlos-
sen.
STÖRUNG
URSACHE / MASSNAHMEN
– Kabel, Anschlüsse usw. prüfen.
– Relais auf Resetschalter prüfen.
– Kontakt oder NOT-AUS Taste prüfen.
– Kontakt oder Starttaste prüfen.
– Antriebsriemen/Riemenscheibe von Motor M23 und
M26 prüfen.
– Kontrollieren, ob die Maschine am Netz ange-
schlossen ist.
– Kontrollieren, ob der Hauptschalter eingeschaltet
ist.
– Sicherungen prüfen, siehe Kapitel 9.3.
– Stromlauf in Maschine prüfen (lose Kabel).
– Band neu einfädeln, siehe Kapitel 6.2.
– Schalter/Schalterstellung S44 prüfen.
– Zeitrelais F1 prüfen.
– Antriebsriemen/Riemenscheibe von Motor M26
prüfen.
– Schalter/Schalterstellung S39 prüfen.
– Antriebsriemen/Riemenscheibe von Motor M26
prüfen.
– Sicherungen im Elektroteil sind nicht defekt (siehe
Kapitel 9.3).
Störungen dürfen nur von ausgebildetem
Personal behoben werden.
9.6 EINSTELLUNG DER PARAMETER
– Acht Kreuzschrauben lösen und hintere Abdeckung
entfernen.
– Zwei Kreuzschrauben lösen und Elektronik-
abdeckung nach unten klappen.
LED-A Funktionsmodus
LED-B Parameterwerte
Grösser Funktionmodus Zunahme P0>P7>F0
Kleiner Funktionsmodus Abnahme P0>H7>E7
M+ Vergrössern der Parameterwerte
M- Verkleinern der Parameterwerte
Lesemodus (PCB):
– M+ oder M- = betätigen um die Werte abzulesen.
Einstellungen (PCB):
– M+ und M- =
Gleichzeitig für drei Sekunden betätigen,
Wechsel in Eingabemodus.
– M+ oder M- =
Wechsel in Funktionsmodus.
– Grösser oder Kleiner =
Parameterwerte verändern.
– M+ und M- =
Gleichzeitig betätigen,
Parameterwerte speichern.

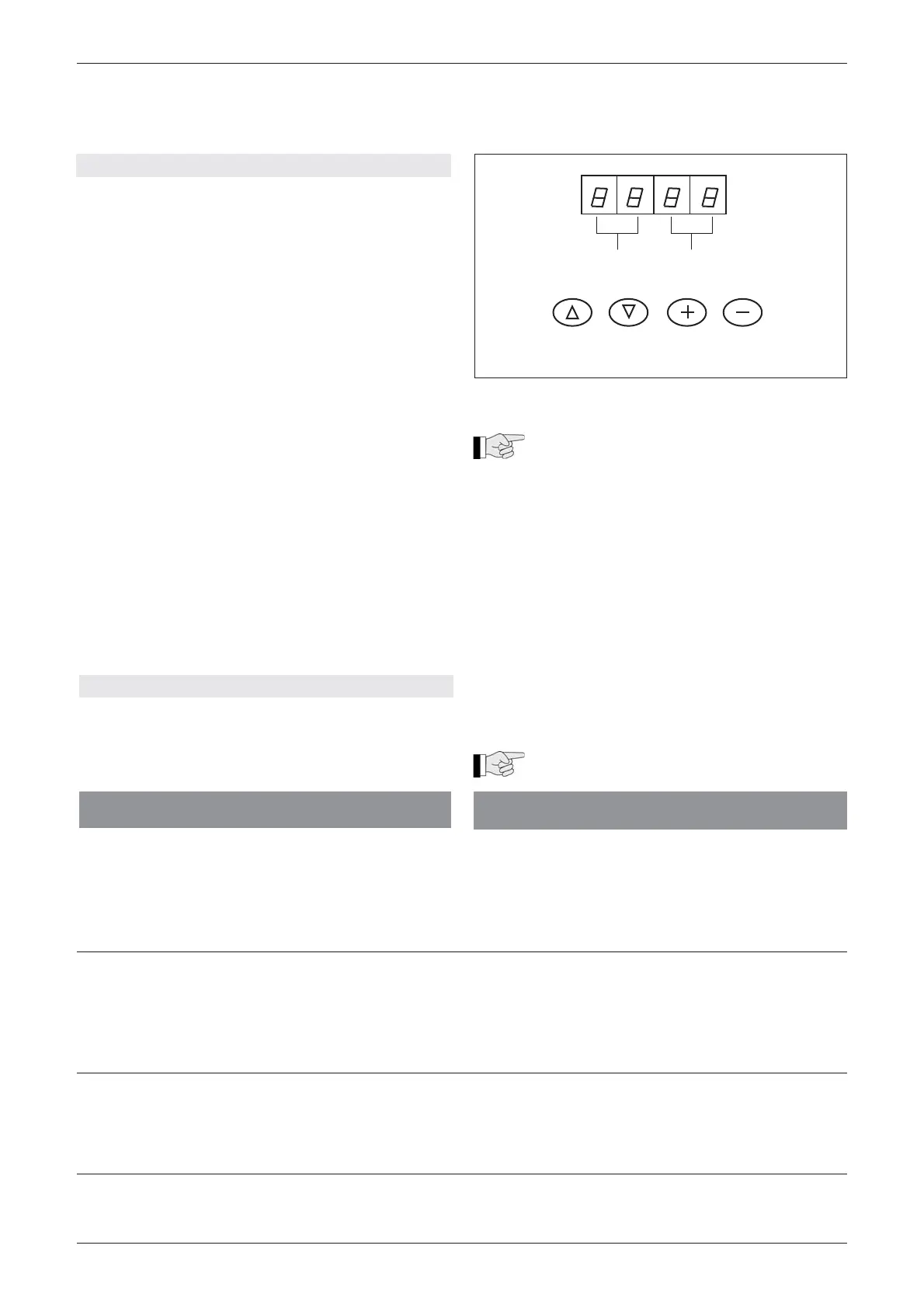

LED-A LED-B
Grösser Kleiner M+ M-
Fig. 16
Die Tabelle mit allen Parametern und
Werkseinstellungen fi nden Sie auf
Seite 45.
