3
03.11
Strapex SMA 30
1 TECHNISCHE DATEN
INHALTSVERZEICHNIS
Gewicht 220 kg
Minimale Paketgrösse Breite 100 mm
Höhe 30 mm
Tischhöhe 800 mm
Bandspannung 50–450 N stufenlos
einstellbar
Bogengrössen (B x H) 650 x 600 mm
850 x 600 mm
850 x 800 mm
1050 x 800 mm
1250 x 800 mm
Umreifungen
pro Minute Bis 24 Umreifungen
Emissions-Schalldruck-
pegel 80 dB (A)
Verschluss Wärmeschweiss-Verschluss
Stromart 1-Phasen-Wechselstrom
230 V / 50 Hz, 115 V / 60 Hz
Energiebedarf 0,72 kW
KUNSTSTOFFBAND
Bandqualität Polypropylen (PP)
Bandbreite 12 mm
Banddicke Ab 0,60 mm
Bandspule Kern-Ø 200, 230, 280 mm
1. Technische Daten 3
2. Allgemeines 4
3. Betriebsarten 4
4. Sicherheitsvorschriften 5
5. Beschreibung 6
5.1 Aufbau 6
5.2 Funktionsbeschreibung 6
5.3 Bedienelemente 7
6. Transport und Inbetriebnahme 8
6.1 Aufstellen der Maschine/Transport 8
6.2 Bandspule wechseln 8
7. Bedienung 9
7.1 Bandspannung einstellen 9
7.2 Umschaltung Hand / Automatik 9
7.3 Umreifung starten 9
7.4 Verschlusskontrolle 10
8. Wartung 11
8.1 Wartungstabelle 11
9. Instandsetzung / Einstellungen 12
9.1 Schweisstemperatur einstellen 12
9.2 Bandmagazin-Füllung einstellen 12
9.3 Sicherungen ersetzen 12
9.4 Abstand zwischen Transport- und Andruck-
rolle einstellen 13
9.5 Endschalter (Steuerkurven) einstellen 13
9.6 Einstellung der Parameter 14
9.7 Beheben von Störungen 14
10. Demontage und Entsorgung 15
11. Elektroschemas 42
12. Teileliste 46

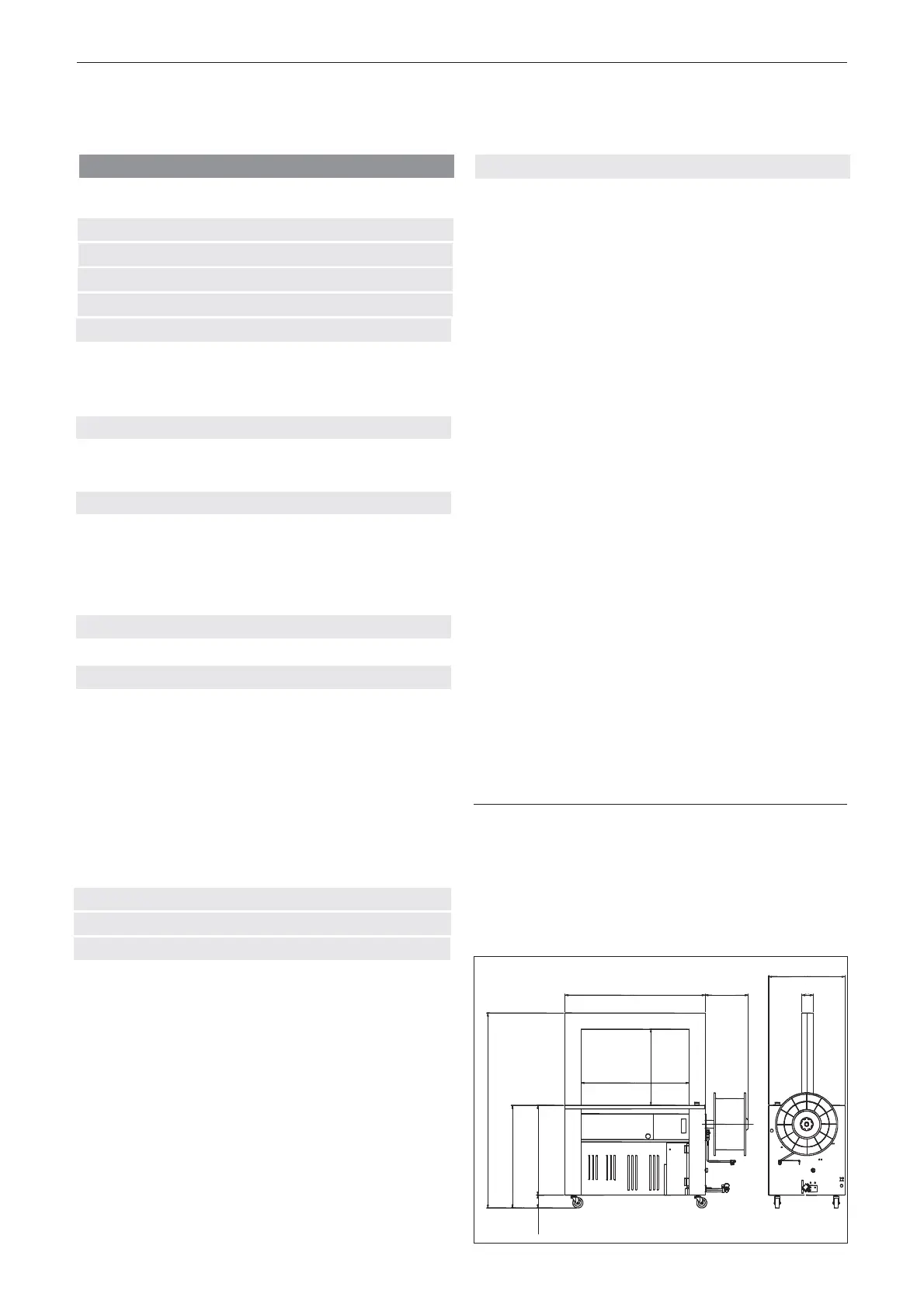

Fig. 1
1100
340
600
55
B
H
1520
100
800
700
