Strapex SMA 30

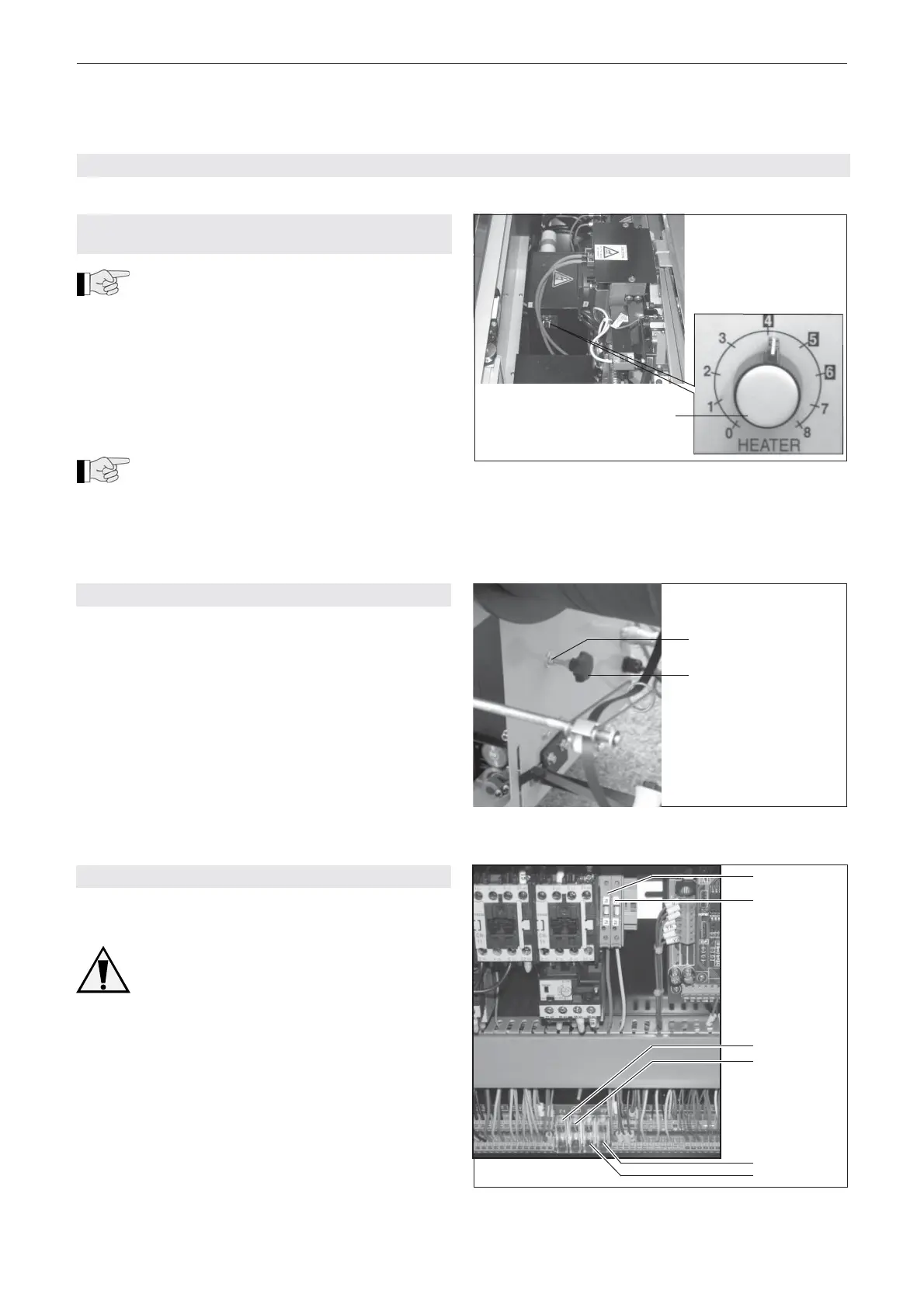

9 RÉPARATIONS ET RÉGLAGES
9.1 RÉGLAGE DE LA TEMPERATURE
DE SOUDAGE
La température de soudage peut être réglée
selon l‘épaisseur et la qualité du feuillard.
– Feuillards minces = basse température
– Feuillards épais = haute température
– Ouvrir la tôle de la table (voir chapitre 8).
– Tourner le potentiomètre ”Température de soudage”
(11/1) en position souhaitée.
Feuillard minces env. position 4
Feuillard épais env. position 6
Tourner le potentiomètre pas à pas vers le
haut ou le bas, sélectionner la température
permettant le meilleur sertissage.
– Fermer la tôle de la table des deux mains et monter
les vis.
2
1 2 3 4
Fig. 13
1
2
3
4
6
5
Fig. 11
1
Fig. 12
1
9.2 RÉGLAGE DU MAGASIN DE FEUILLARD
La quantité de feuillard présente dans le magasin doit
être adaptée à l‘épaisseur et à la qualité du feuillard
suivant la taille des paquets.
– Desserrer le contre-écrou (12/1) et le volant (12/2)
dans le sens des aiguilles d‘une montre: Diminution
de la quantité dans le magasin.
– Serrer le contre-écrou (12/1) et le volant (12/2) dans
le sens inverse des aiguilles d‘une montre: Aug-
mentation de la quantité dans le magasin.
– Serrer le contre-écrou (12/1).
9.3 REMPLACEMENT DES FUSIBLES
– Desserrer les huit vis cruciformes et enlever le
capot arrière.
Débrancher la machine du secteur avant
d‘enlever le couvercle de l‘électronique
– Desserrer les deux vis cruciformes et retirer le ca-
pot de l’électronique.
– Enlever le couvercle du fusible (rabattre 13/1 et
13/2) et remplacer le fusible défectueux:
13/1 = fusible F1 (220 V = 15A)
13/2 = fusible F2 (220 V = 15A)
13/3 = fusible F4 (220 V = 2A, 110 V = 3A)
13/4 = fusible F5 2A
13/5 = fusible F6 4A (retardée)
13/6 = fusible F7 2A (retardée)
– Remonter le capot de l‘électronique et remettre le
capot arrière.
