29
03.11
Strapex SMA 30
1 DONNÉES TECHNIQUES
TABLE DES MATIÈRES
1. Données techniques 29
2. Généralités 30
3. Modes d‘exploitation 30
4. Instructions de sécurité 31
5. Description 32
5.1 Montage 32
5.2 Description du fonctionnement 32
5.3 Eléments de commande 33
6. Transport et mise en exploitation 34
6.1 Mise en place de la machine/transport 34
6.2 Chargement de la bobine de feuillard 34
7. Mise en service 35
7.1 Réglage de la tension du feuillard 35
7.2 Commutation Manuel/Automatique 35
7.3 Début du cerclage 35
7.4 Contrôle de la fermeture 36
8. Entretien 37
8.1 Tableau d‘entretien 37
9. Réparations et réglages 38
9.1 Réglage de la température de soudage 38
9.2 Réglage du magasin de feuillard 38
9.3 Remplacement des fusibles 38
9.4 Réglage de l‘écart galet de transport –
galet de serrage 39
9.5 Réglage du fi n de course
(cames de commande) 39
9.6 Réglage des paramèters 40
9.7 Dépannage 40
10. Démontage et élimination des déchets 41
11. Schémas électrique 42
12. Liste des pièces de rechange 46
Poids 220 kg
Dimensiones minimales
du paquet Largeur 100 mm
Hauteur 30 mm
Hauteur de la table 800 mm
Tension du feuillard 50–450 N réglable en
continu
Taille de la gaine (B x H) 650 x 600 mm
850 x 600 mm
850 x 800 mm
1050 x 800 mm
1250 x 800 mm
Cerclages par minute environ 24
Niveaux de pression
acoustique 80 dB (A)
Sertissage Thermosoudure de haute
résistance
Courant électrique altern. monophasé
230 V / 50 Hz, 115 V / 60 Hz
Consommation d‘énergie 0,72 kW
FEUILLARDS PLASTIQUES
Qualité de feuillard Polypropylène (PP)
Largeur de feuillard 12 mm
Epaisseur de feuillard pris à 0,60 mm
Dimensions bobine Ø intérieur 200, 230, 280 mm

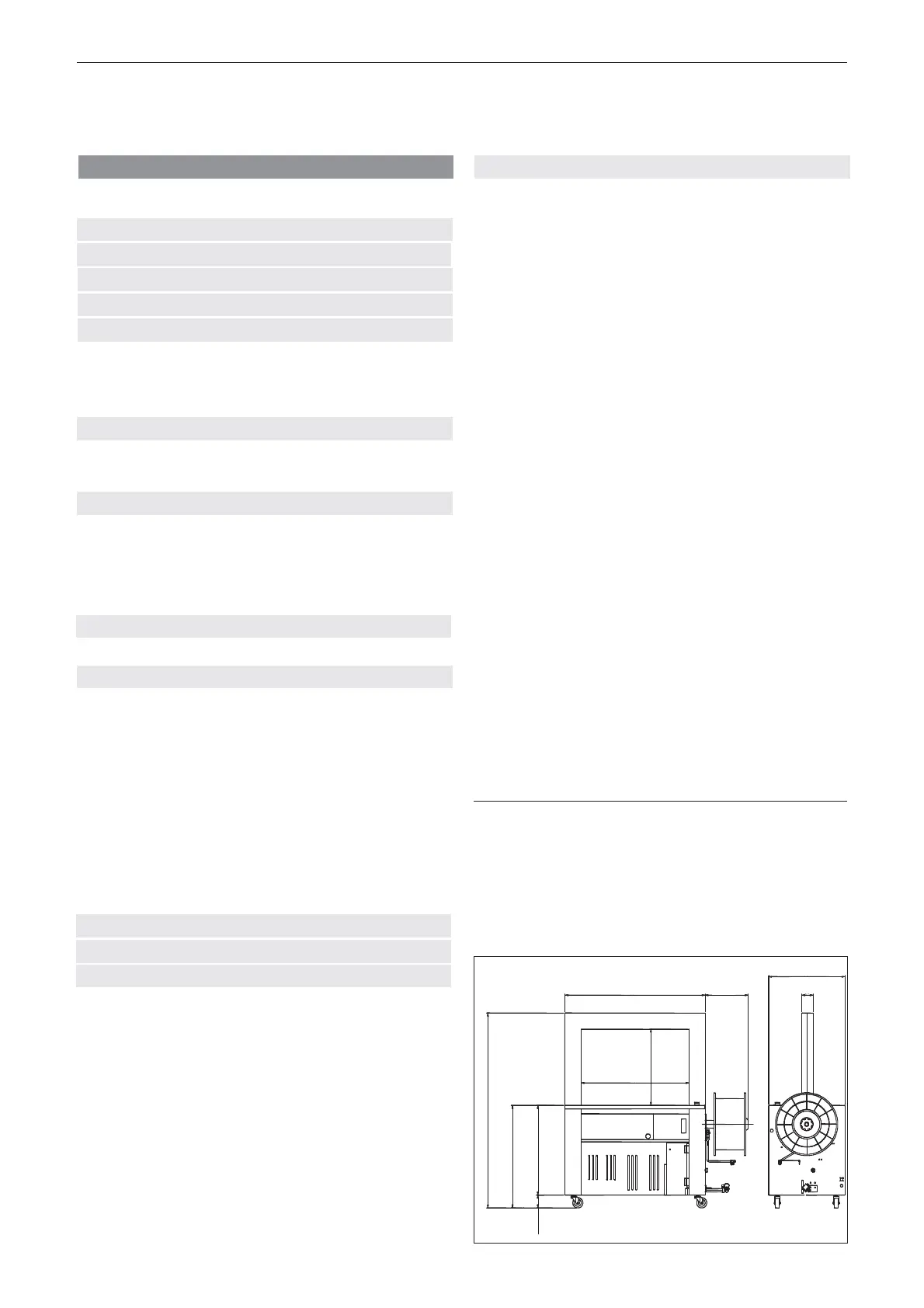

Fig. 1
1100
340
600
55
B
H
1520
100
800
700
