Strapex SMA 30
5.3 ELÉMENTS DE COMMANDE
La commande de la machine s‘effectue au moyen des
éléments de commande suivants:
1 Interrupteur principal
Position 0 = ARRET
Position 1 = MARCHE
La machine est mise en cir-
cuit et l‘élément de chauffe
est chauffé.
2 ”Auto-Load”
Le feuillard rentre automatiquement.
3 ARRÊT D’URGENCE
Le fait d‘actionner l‘arrêt d‘urgence interrompt
toutes les fonctions de la machine.
4 Touche Start / Témoin d‘attente
Il est nécessaire d‘actionner la touche Start (ou
la pédale de commande) pour déclencher un cerc-
lage. Condition préalable: Interrupteur (3/7) sur
mode manuel. Le témoin s‘allume dès que
l‘alimentation est en circuit. Une panne est pré-
sente si le témoin clignote.
5 Interrupteur du feuillard
Tourner vers la gauche (sens inverse des aiguilles
d‘une montre): Avance du feuillard jusqu‘à la bu-
tée dans le sertissage.
Tourner vers la droite (sens des aiguilles d‘une
montre): Retrait du feuillard dans le magasin.
6 Reset
L‘agrégat revient en position initiale et coupe le
feuillard en cas d‘actionnement.
7 Commutation Manuel/Automatique
Mode manuel: Déclenchement du
cerclage par la touche Start ou la
pédale de commande.
Mode automatique: Le cerclage se
déclenche automatiquement si
l‘interrupteur de la table est action-
né par un paquet. Si l‘interrupteur
reste actionné, un second cerclage
s‘effectue automatiquement après le
premier.
8/9 Diminution / Augmentation de la tension
La valeur réglée est indiquée sur l‘affi chage numé-
rique (3/10).
10 Affi chage numérique
0–20 = Affi chage de la tension du feuillard
AL = Affi chage d‘erreur (sous-tension < 0,67 V)
AH = Affi chage d‘erreur (surtension > 4,4 V
AE = Panne moteur M7
AP = Panne moteur M7 (sens de rotation,
déphasage)
1 2
3
4
5
6
7
8
9
10

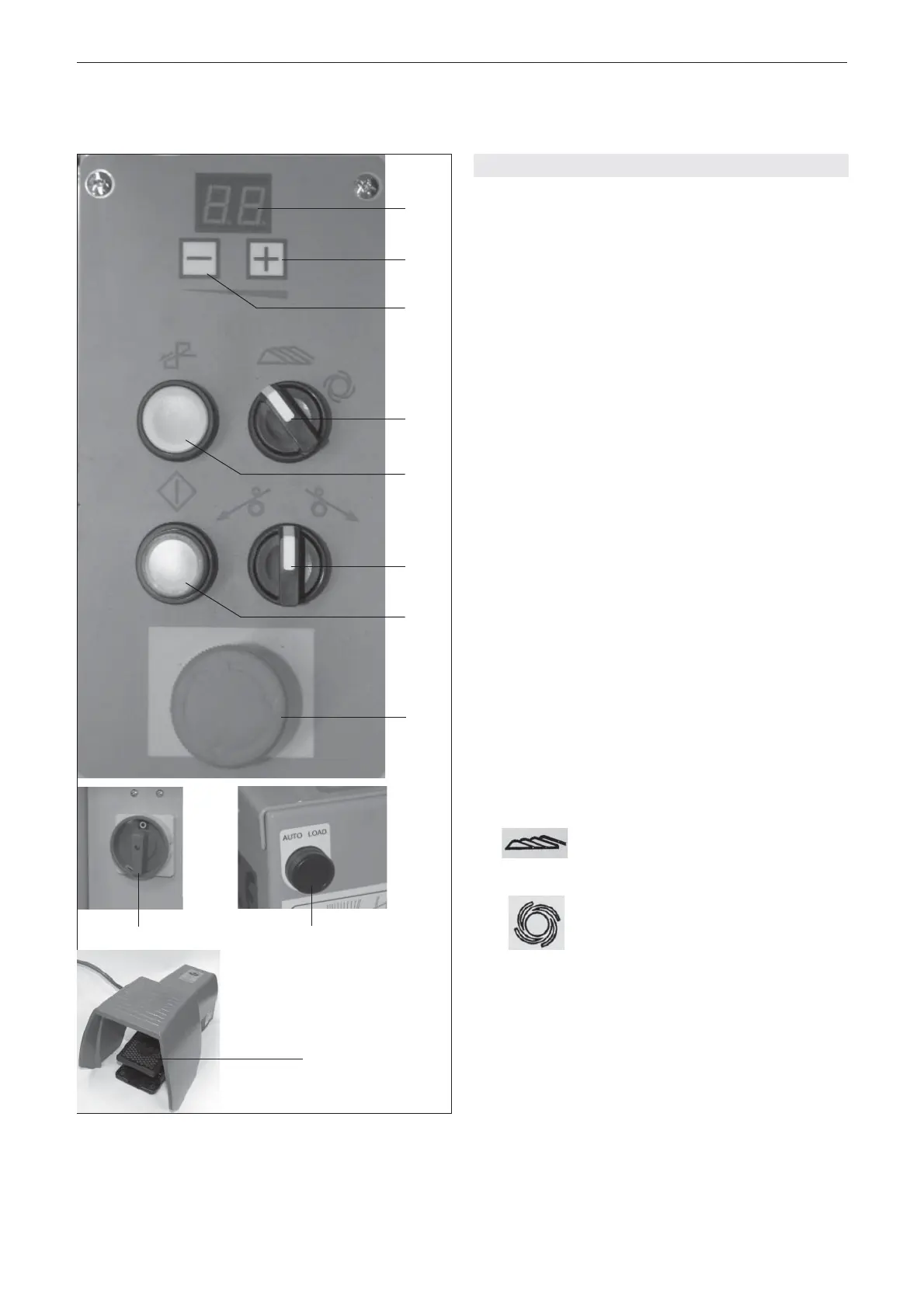

Fig. 3
11
11 Pédale de commande
Il est nécessaire d‘actionner la pédale de com-
mande (ou la touche Start) pour déclencher un
cerclage. Condition préalable: Interrupteur (3/7)
sur mode manuel.
