Strobel KA-ED - Page 72

258.21.49

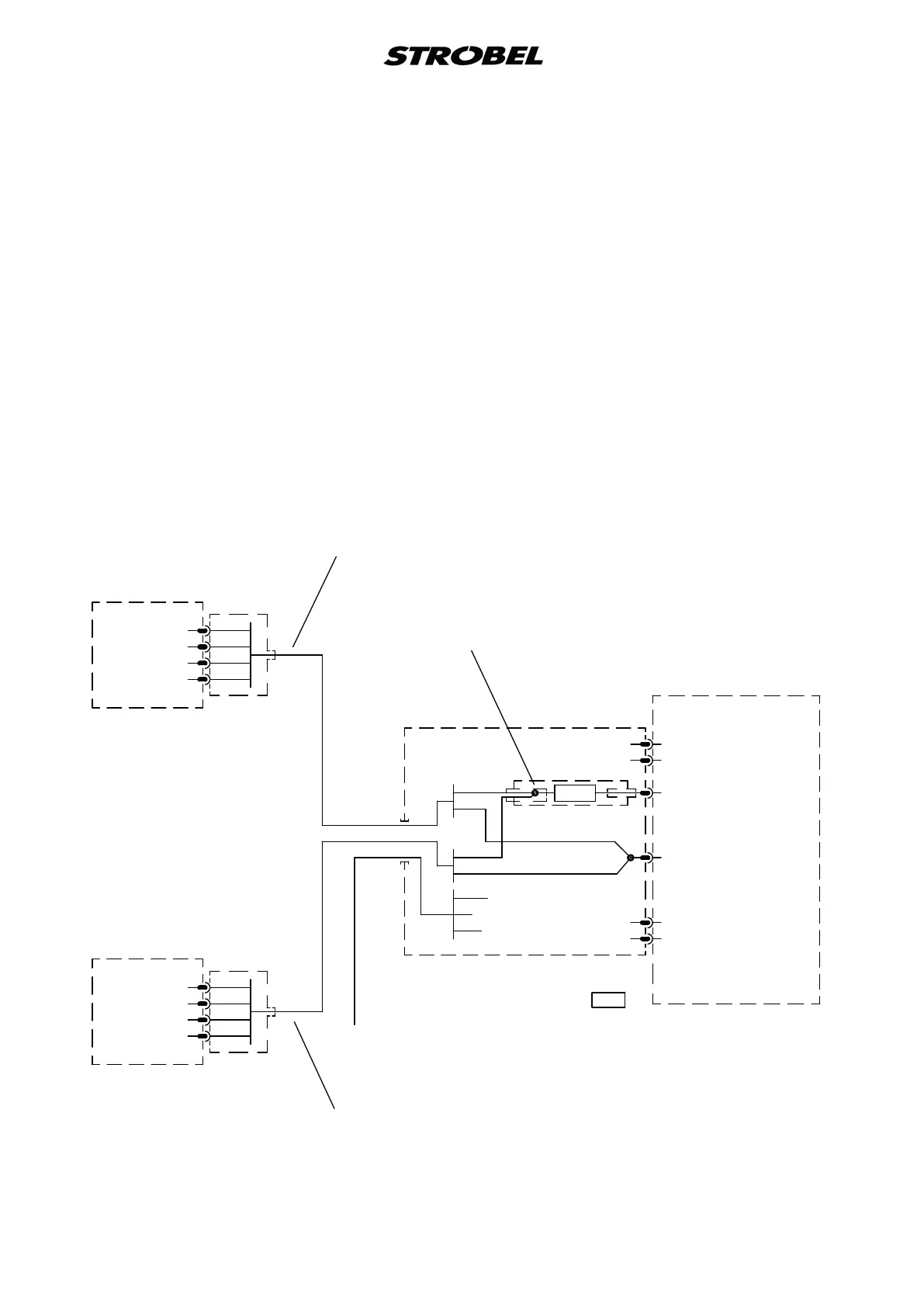

Elektrische Anschlussplan Laserposionierung
Kl. KA-ED ab Ausf. 22 (Zusatzausstaung)
Electrical connecon diagram Laser posioning
cl. KA-ED as of version 22 (Oponal)
296.0455
296.0455
Laser "Erste Naht"
laser "first seam"
1
2
3
4
-
+
br/bn
bl/bu
Laser "Nahtanfang"
laser "beginning of seam"
1
2
3
4
-
+
br/bn
bl/bu
56R
br/bn br/bn
br/bn
br/bn
bl/bu
bl/bu
bl/bubl/bu
Laserpositionierung
laser positioning
+24V
1
2
16
23
36
37
Steuerkasten Nähantrieb
control box sewing drive
Stecker NA ST2
plug NA ST2
297.0285
196.0720
196.0711
195.0020
Option: Laserpositionierung
KA-ED ab Ausf. 22 / 05.09
