Polski
PL
7-18 KK-7500 REV 02 www.stryker.com
Praca
Podłączanie lub odłączanie wtyczki przewodu baterii
W celu podłączenia wtyczki przewód baterii do modułu
sterowania:
1. Zdjąć osłonę podpory górnej części nogi (A)
(Rysunek 7-3 na stronie 7-18).
2. Odszukać moduł sterowania (Rysunek 7-4 na stronie
7-18).
3. Podłączyć przewód baterii do modułu sterowania.
4. Nacisnąć blokadę przewodu baterii, aby zablokować
przewód baterii w module sterowania (A) (Rysunek 7-
4 na stronie 7-18).

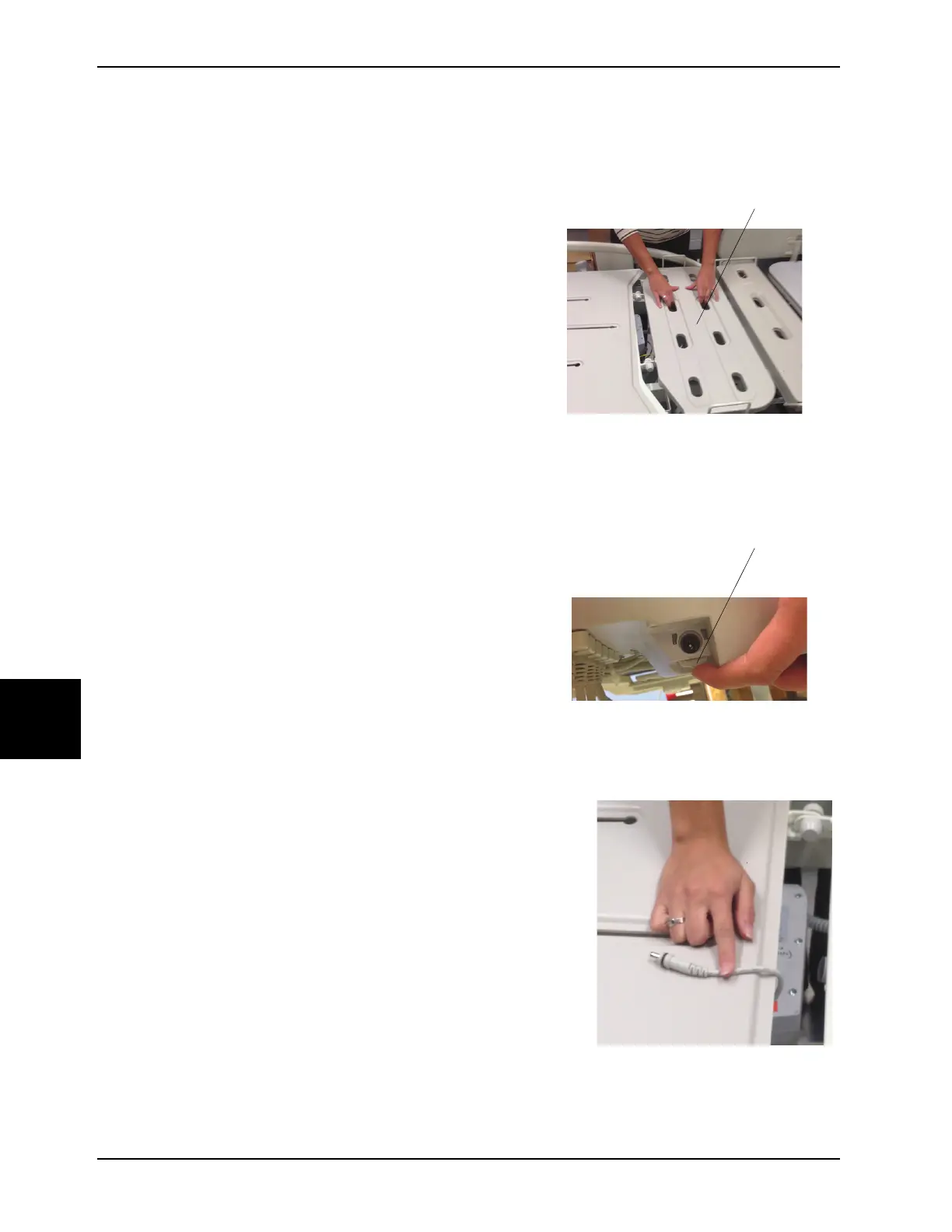

Rysunek 7-3: Zdejmowanie osłony podpory górnej
partii nóg
W celu odłączenia wtyczki przewodu baterii od modułu
sterowania:
1. Zdjąć osłonę podpory górnej części nogi (A)
(Rysunek 7-3 na stronie 7-18).
2. Odszukać moduł sterowania (Rysunek 7-4 na stronie
7-18).
3. Odblokować przewód baterii od modułu sterowania (A)
(Rysunek 7-4 na stronie 7-18).
4. Odłączyć baterię od modułu sterowania.
5. Za pomocą taśmy przymocować przewód baterii do
ramy łóżka (Rysunek 7-5 na stronie 7-18).
Rysunek 7-4: Zablokowanie/odblokowanie przewodu
baterii
Rysunek 7-5: Odłączanie wtyczki przewodu baterii od
modułu sterowania
