Delovanje
Priklop ali odklop kabla akumulatorja
Za priklop kabla akumulatorja v kontrolno enoto:
1. Odstranite pokrov zgornjega naslona za noge (A)
(Slika 19-3 na strani 19-16).
2. Najdite kontrolno enoto (Slika 19-4 na strani 19-16).
3. Priklopite kabel akumulatorja v kontrolno enoto.
4. Pritisnite zaklep kabla akumulatorja, da se kabel
akumulatorja pritrdi v kontrolno enoto (A) (Slika 19-4
na strani 19-16).
A

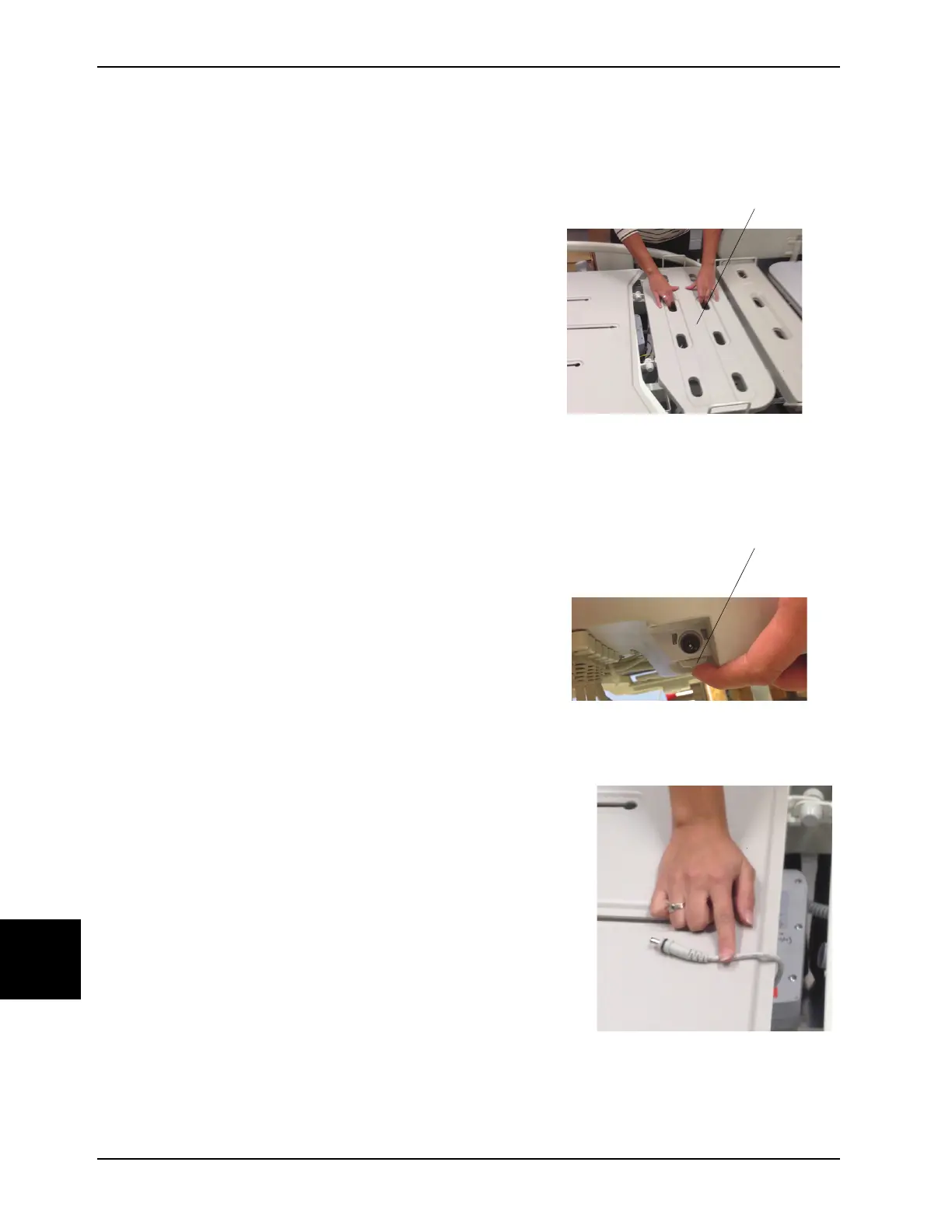

Slika 19-3: Odstranitev pokrova zgornjega naslona za
noge
Za odklop kabla akumulatorja iz kontrolne enote:
1. Odstranite pokrov zgornjega naslona za noge (A)
(Slika 19-3 na strani 19-16).
2. Najdite kontrolno enoto (Slika 19-4 na strani 19-16).
3. Sprostite kontrolni kabel akumulatorja v kontrolni
enoti (A) (Slika 19-4 na strani 19-16).
4. Odklopite akumulator od kontrolne enote.
5. Z uporabo lepilnega traku pritrdite zaklep kabla
akumulatorja na okvir nosilnega mehanizma (Slika 19-
5 na strani 19-16).
A
Slika 19-4: Zaklep ali sprostitev kabla akumulatorja
Slika 19-5: Odklop kabla akumulatorja iz kontrolne
enote
