작동
배터리 케이블 꽂기 또는 빼기
배터리 케이블을 컨트롤 상자에 연결하는 방법:
1. 다리 상단부 받침대 커버를 제거합니다(A) (그림
14-3, 14-16 페이지).
2. 컨트롤 상자를 배치합니다(그림 14-4, 14-16 페이
지).
3. 배터리 케이블을 컨트롤 박스에 연결합니다.
4. 배터리 케이블 잠금을 눌러 배터리 케이블을 컨
트롤 상자로 고정해 잠급니다(A) (그림 14-4, 14-
16 페이지).
A

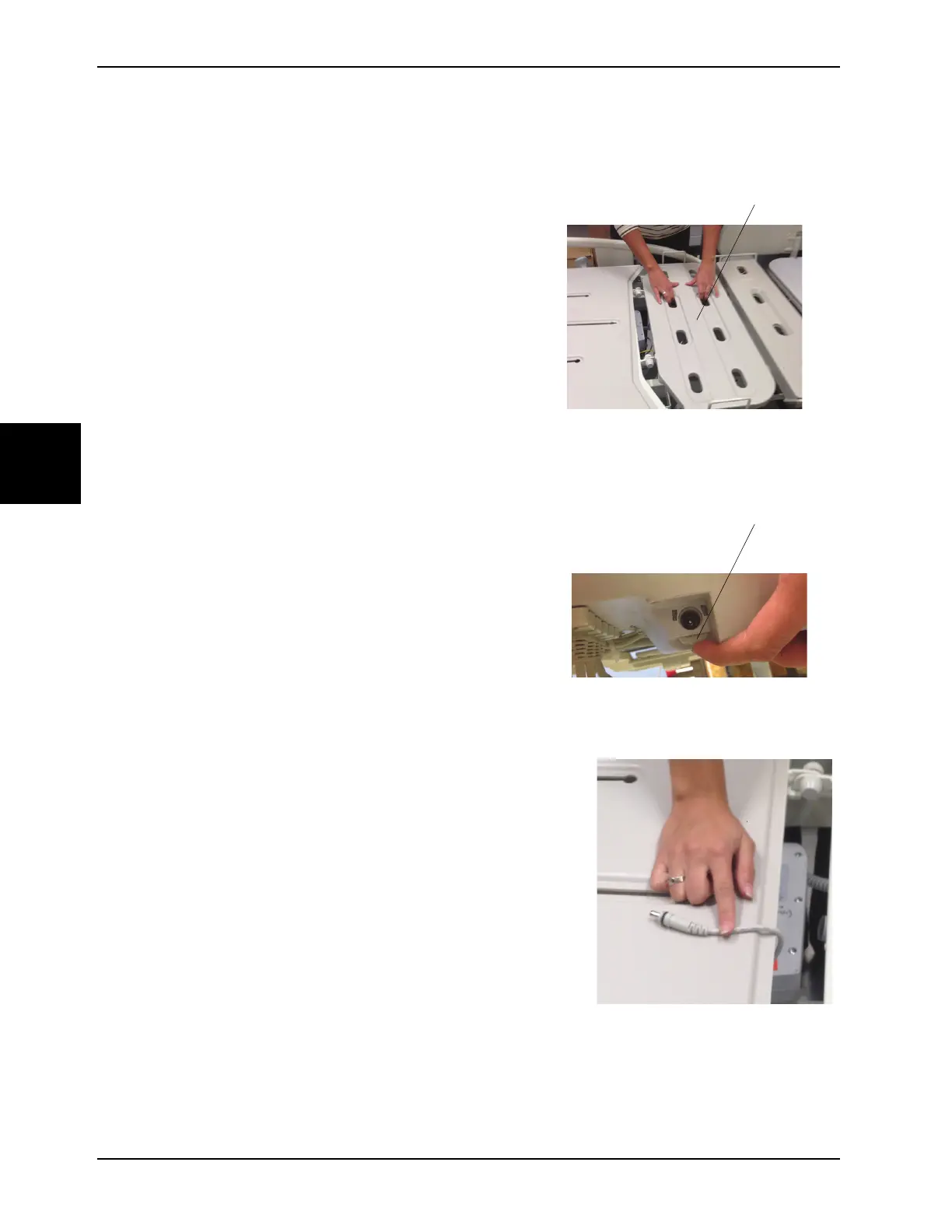

그림 14-3: 다리 상단부 받침대 커버 제거
배터리 케이블을 컨트롤 상자에서 빼는 방법:
1. 다리 상단부 받침대 커버를 제거합니다(A) (그림
14-3, 14-16 페이지).
2. 컨트롤 상자를 배치합니다(그림 14-4, 14-16 페이
지).
3. 컨트롤 박스에 연결되어 있는 배터리 컨트롤 케
이블을 잠금 해제합니다 (A) (그림 14-4, 14-16 페
이지).
4. 컨트롤 상자에서 배터리 연결을 분리합니다.
5. 테이프를 사용해 배터리 케이블을 리터 프레임에
고정합니다(그림 14-5, 14-16 페이지).
A
그림 14-4: 배터리 케이블 잠금 또는 잠금 해제
그림 14-5: 배터리 케이블을 컨트롤 상자에서 빼기
