Betrieb
Einstecken oder Ausstecken des Batteriekabels
Anschließen des Batteriekabels am Steuerungskasten:
1. Die Abdeckung der oberen Beinstütze (A) entfernen
(Abbildung 5-3 auf Seite 5-18).
2. Den Steuerungskasten ausfindig machen (Abbildung
5-4 auf Seite 5-18).
3. Das Batteriekabel am Steuerungskasten anschließen.
4. Die Batteriekabelarretierung andrücken, um das
Batteriekabel im Steuerungskasten (A) einrasten zu
lassen (Abbildung 5-4 auf Seite 5-18).
A

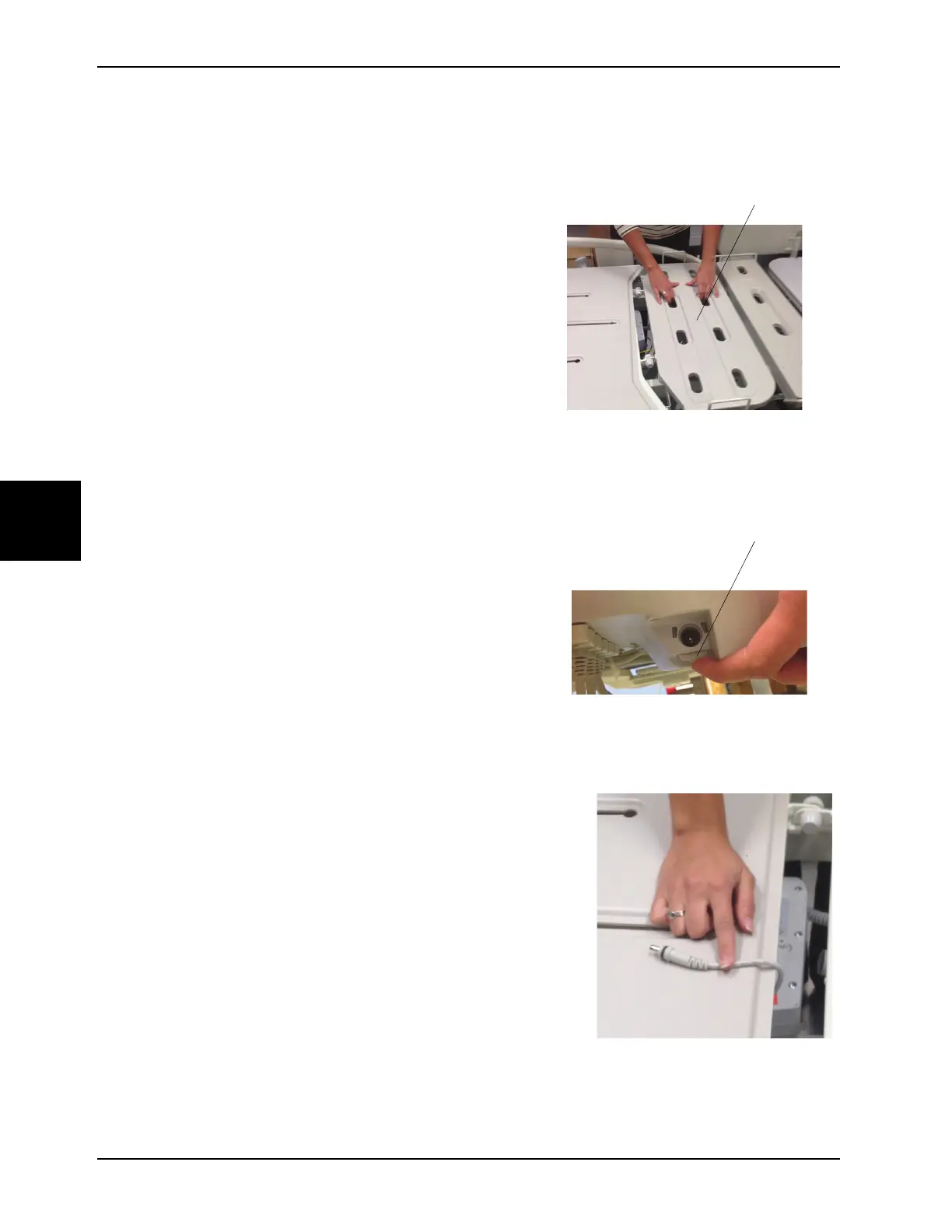

Abbildung 5-3: Entfernen der Abdeckung der oberen
Beinstütze
Ausstecken des Batteriekabels vom Steuerungskasten:
1. Die Abdeckung der oberen Beinstütze (A) entfernen
(Abbildung 5-3 auf Seite 5-18).
2. Den Steuerungskasten ausfindig machen (Abbildung
5-4 auf Seite 5-18).
3. Das Batteriekontrollkabel zum Kontrollkasten lösen (A)
(Abbildung 5-4 auf Seite 5-18).
4. Die Batterie vom Steuerungskasten trennen.
5. Das Batteriekabel mit Klebeband am Gestell der
Liegefläche befestigen (Abbildung 5-5 auf Seite 5-18).
A
Abbildung 5-4: Arretieren und Lösen des
Batteriekabels
Abbildung 5-5: Ausstecken des Batteriekabels vom
Steuerungskasten
