Tijekom rada
Ukapčanje ili iskapčanje kabela baterije
Da biste ukopčali kabel baterije u upravljačku kutiju:
1. Uklonite poklopac naslona za natkoljenice (A) (Slika
17-3 na stranici 17-16).
2. Locirajte upravljačku kutiju (Slika 17-4 na stranici 17-
16).
3. Ukopčajte kabel baterije u upravljačku kutiju.
4. Pritisnite blokadu kabela baterije da biste ga
zaključali u upravljačkoj kutiji (A) (Slika 17-4 na
stranici 17-16).
A

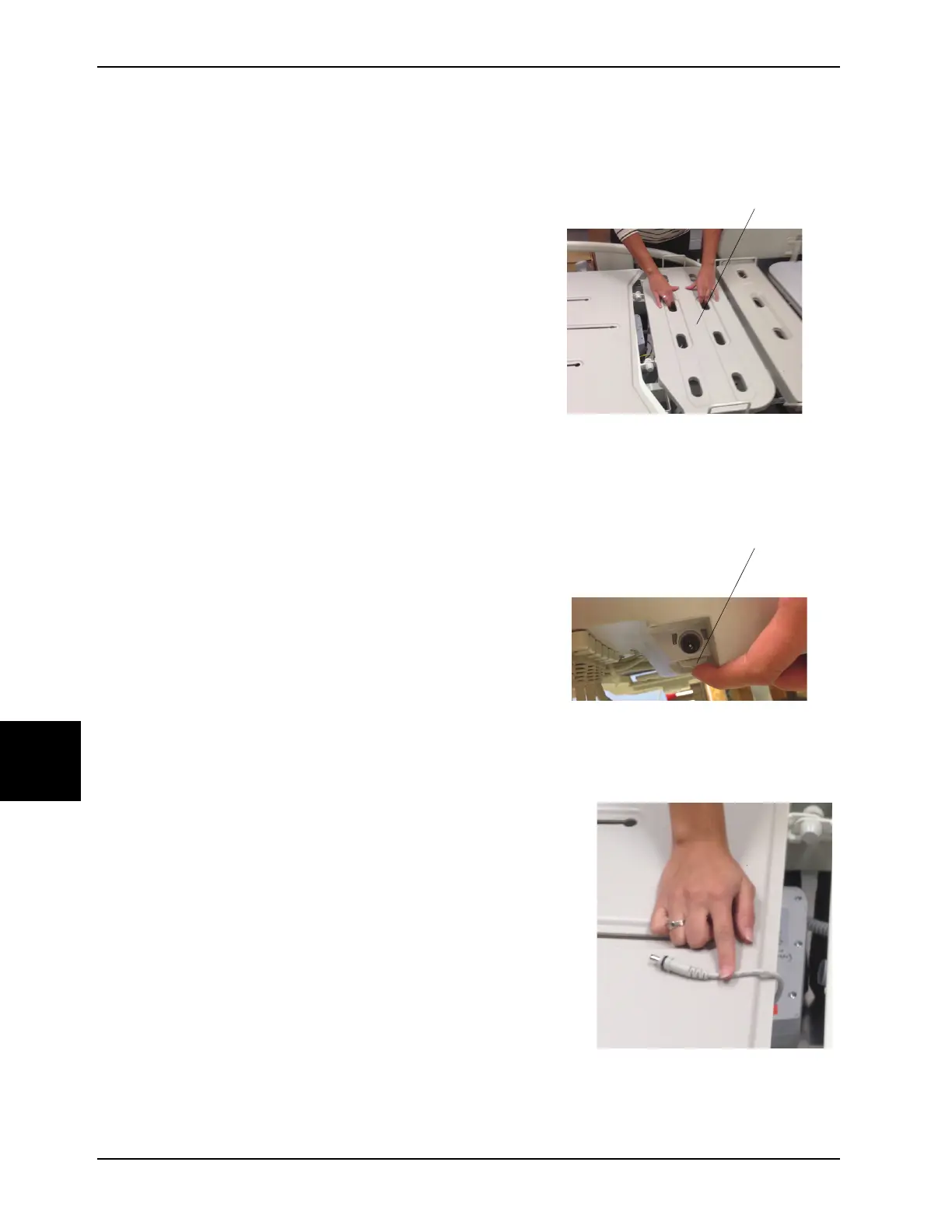

Slika 17-3: Uklanjanje poklopca naslona za
natkoljenice
Da biste iskopčali kabel baterije iz upravljačke kutije:
1. Uklonite poklopac naslona za natkoljenice (A) (Slika
17-3 na stranici 17-16).
2. Locirajte upravljačku kutiju (Slika 17-4 na stranici 17-
16).
3. Otključajte upravljački kabel baterije s upravljačke
kutije (A) (Slika 17-4 na stranici 17-16).
4. Iskopčajte bateriju iz upravljačke kutije.
5. Trakom učvrstite blokadu kabela baterije za okvir
podnice (Slika 17-5 na stranici 17-16).
A
Slika 17-4: Zaključavanje ili otključavanje kabela
baterije
Slika 17-5: Iskapčanje kabela baterije iz upravljačke
kutije
