Uso
Conexión o desconexión del cable de la batería
Para enchufar el cable de la batería en la caja de control:
1. Retire la cubierta del reposapiernas superior (A)
(Figura 2-3 de la página 2-17).
2. Localice la caja de control (Figura 2-4 de la página 2-
17).
3. Conecte el cable de la batería a la caja de control.
4. Presione el seguro del cable de la batería para
bloquear el cable de la batería en el interior de la
caja de control (A) (Figura 2-4 de la página 2-17).
A

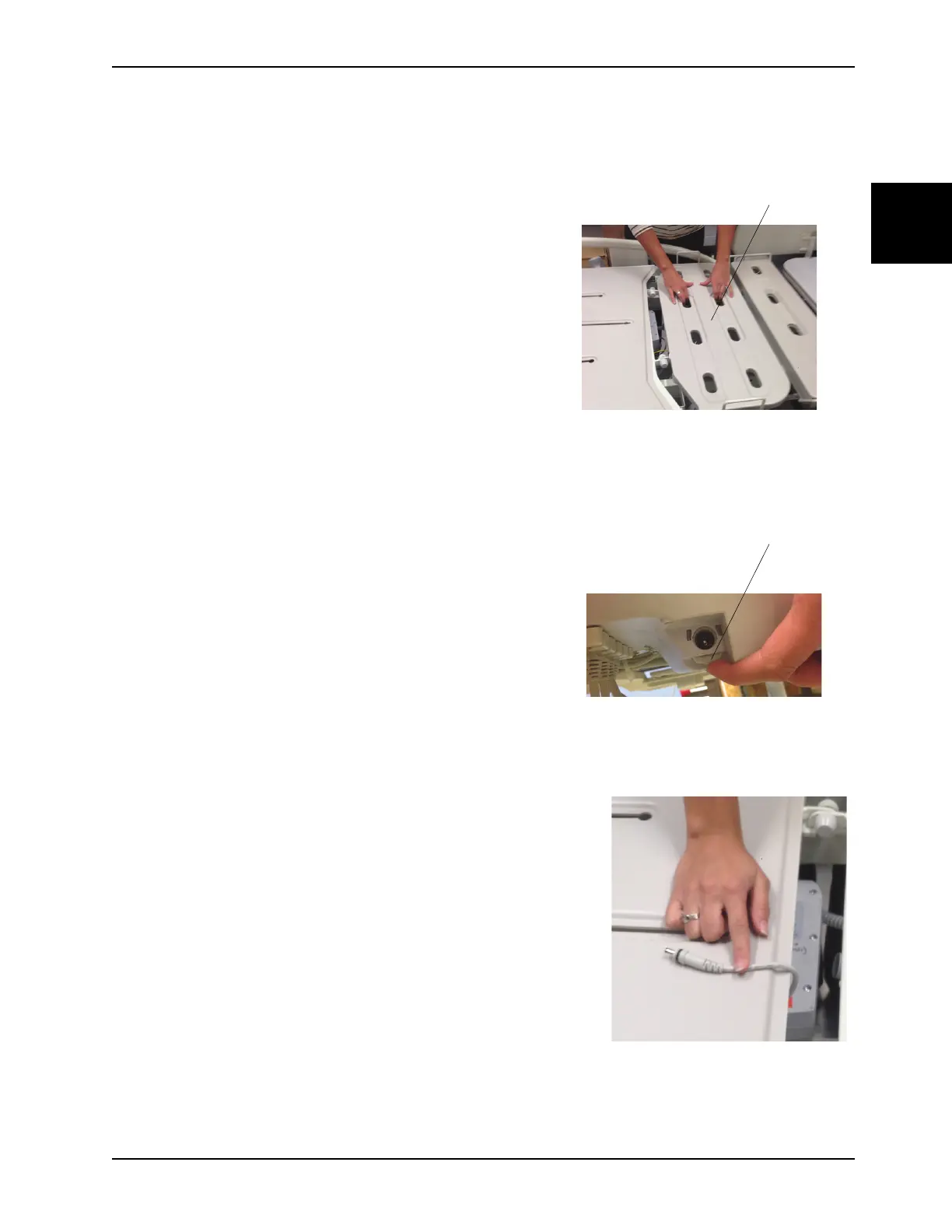

Figura 2-3: Retirada de la cubierta del reposapiernas
superior
Para desenchufar el cable de la batería de la caja de
control:
1. Retire la cubierta del reposapiernas superior (A)
(Figura 2-3 de la página 2-17).
2. Localice la caja de control (Figura 2-4 de la página 2-
17).
3. Desbloquee el cable de control de la batería de la
caja de control (A) (Figura 2-4 de la página 2-17).
4. Desconecte la batería de la caja de control.
5. Utilizando esparadrapo, fije el seguro del cable de la
batería al bastidor de la mesa (Figura 2-5 de la
página 2-17).
A
Figura 2-4: Bloqueo o desbloqueo del cable de la
batería
Figura 2-5: Desconexión del cable de la batería de la
caja de control
