Table 10-5: Eccentric Bearing
Frame Size
High Speed
Shaft, Motor
Shaft
Part #3-04
6090, 6095 6100, 6105 6120, 6125 6130, 6135 6140, 6145 6160, 6165
6090DA
6095DA
6100DA
6105DA
6120DA, 6125DA
6120DB, 6125DB
6130DA, 6135DA
6130DB, 6135DB
6130DC, 6135DC
6140DA, 6145DA
6140DB, 6145DB
6140DC, 6145DC
6160DA, 6165DA
6160DB, 6165DB
6160DC, 6165DC
6 60906YRX 6100608YRX 6120608YRX 61406-11YSX 61406-11YSX 6160608YRX2
8 60908-15YSX 6100608YRX 6120608YRX 61406-11YSX 61406-11YSX 6160608YRX2
11 60908-15YSX 61011-15YRX 6121115YSX 61406-11YSX 61406-11YSX 61611-15YSX
13 60908-15YSX 61011-15YRX 6121317YSX 61413-17YSX 61413-17YSX 61611-15YSX
15 60908-15YSX 61011-15YRX 6121115YSX 61413-17YSX 61413-17YSX 61611-15YSX
17 60917YSX 61017YSX 6121317YSX 61413-17YSX 61413-17YSX 61617-25YSX
21 60921YSX 61021YRX 61221YRX 6142125YSX 6142125YSX 61617-25YSX
25 6092529YSX 6102529YRX 6122529YSX 6142125YSX 6142125YSX 61617-25YSX
29 6092529YSX 6102529YRX 6122529YSX 6142935YSX 6142935YSX 6162935YSX
35 60935YSX 61035YRX 61235YRX 6142935YSX 6142935YSX 6162935YSX
43 60943YSX 61043YSX 61243YSX 61443-59YSX 61443-59YSX 6164351YSX
51 60951YRX 61051YRX 6125159YSX 61443-59YSX 61443-59YSX 6164351YSX
59 60959YSX 61059YRX 6125159YSX 61443-59YSX 61443-59YSX 61659YSX
71 60971YRX 61071YRX 6127187YSX 6147187YSX 6147187YSX 61671YRX2
87 60987YSX 61087YRX 6127187YSX 6147187YSX 6147187YSX 61687YSX
119 609119YSX 610119YSX - - - -
Intermediate
Shaft
Part
#5-04
Reduction
Ratio

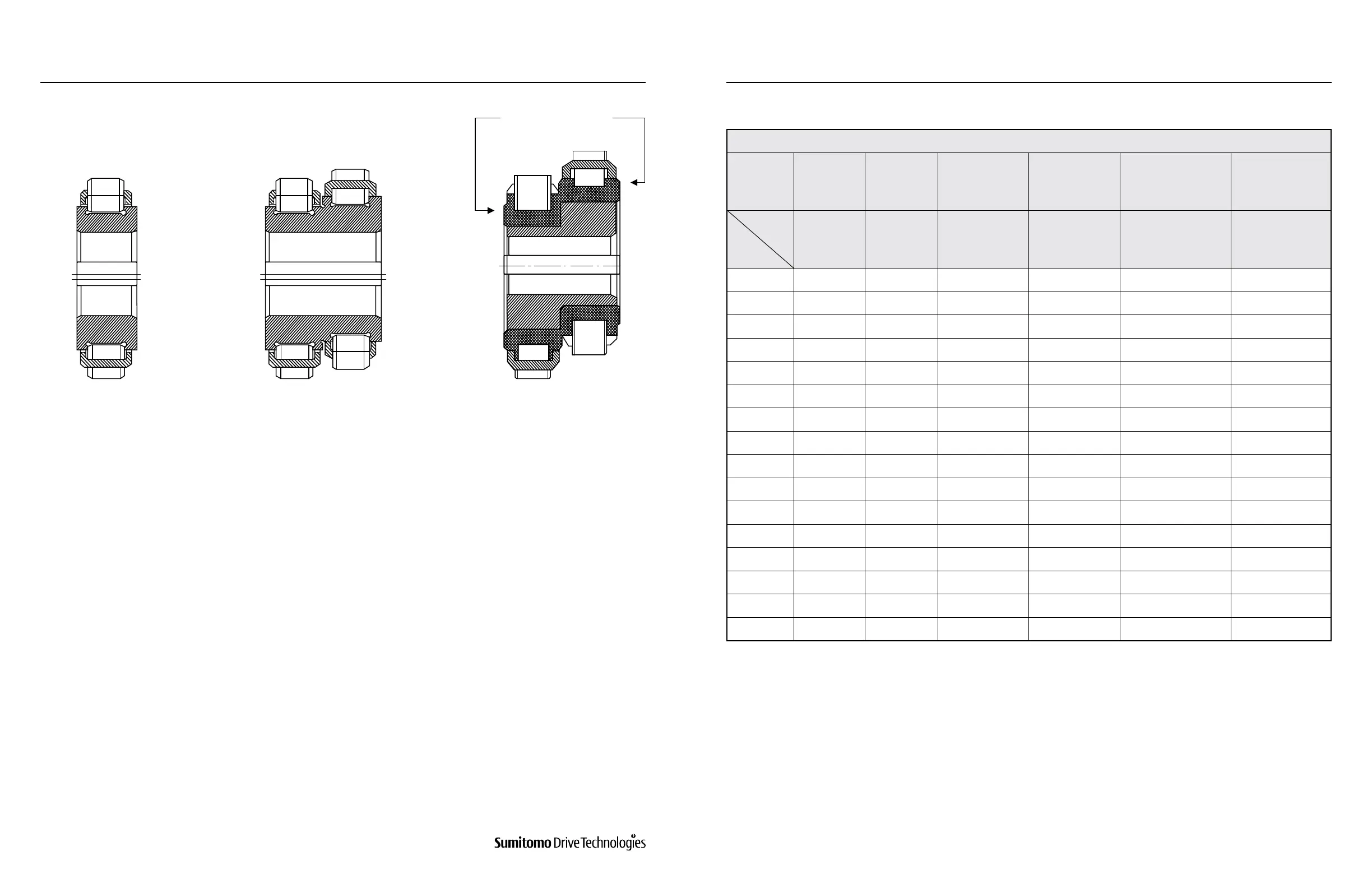

Figure 10-15: Eccentric Bearing
Eccentric Bearing Double Type
Frame Sizes
Eccentric and Bearings for Eccentric
Frame Sizes
Bearing No. Stamped
on Surface
Eccentric Bearing Single Type
Frame Sizes
