114

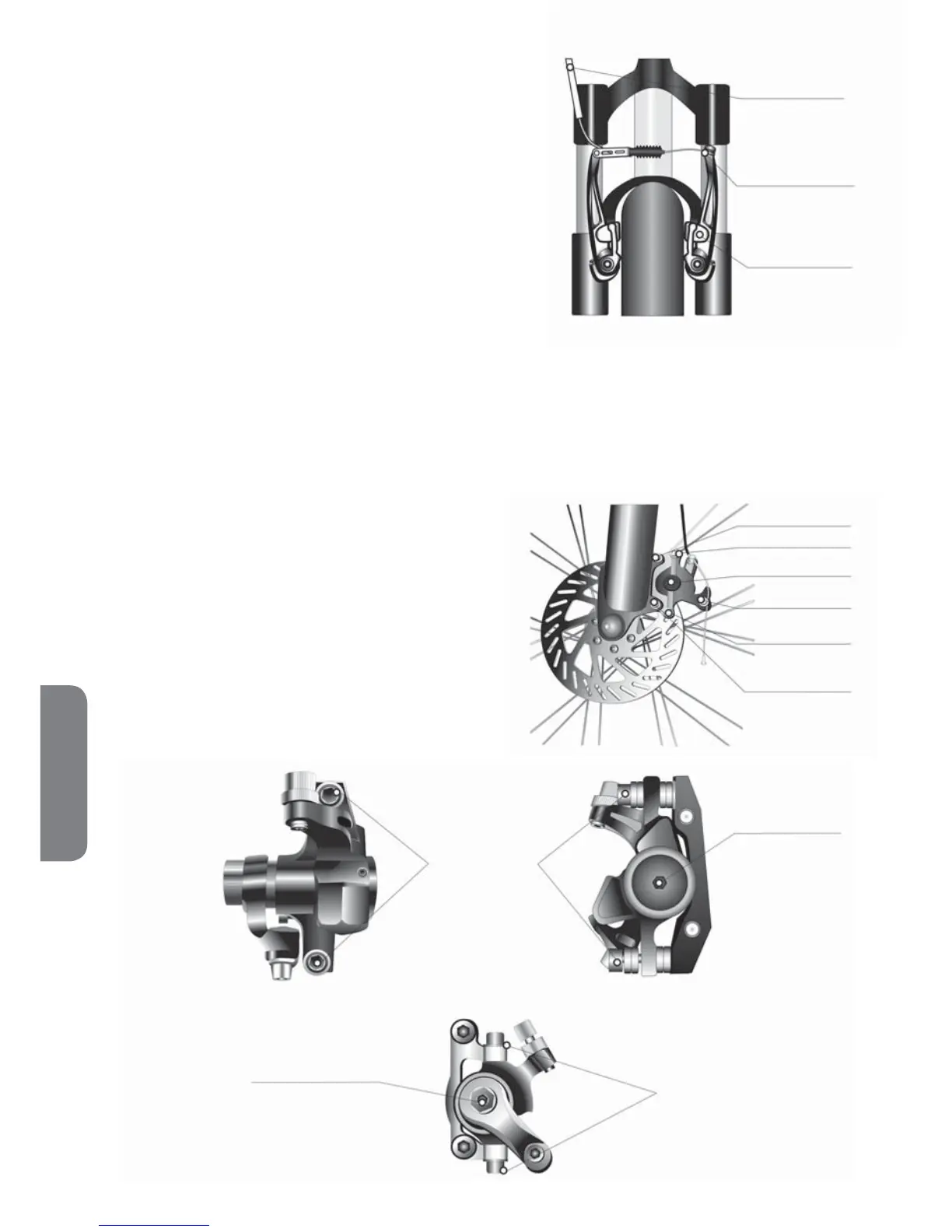

задний дисковой тормоз
настройка наклона
тормозного
хомута по
отношении
к тормозному диску
регулировочный болт
для определения зазора
между тормозным
диском и тормозной
накладкой
настройка наклона тормозного
хомута по отношении
к тормозному диску
регулировочный
болт для
определения
зазора между
тормозным диском
и торможной
накладкой
передний дисковой тормоз
РЕГУЛИРОВКИ ТОРМОЗОВ VBRAKE ТОРМОЗА
• Ободные тормоза требуют время от времени настройки, так как
тросики и тормозные колодки изнашиваются. Тормозные колодки
должны быть на расстоянии 2-4 мм от обода. Обыкновенно
задний тормозной рычаг устанавливается на правую, а передний -
на левую сторону руля.
• Для лучшей регулировки тормозов ослабьте подвижной ролик
с контргайкой. Чтобы приблизить тормозные колодки ближе
к ободу, выкручивайте подвижной ролик. Если тормозные
колодки касаются обода, закручивайте подвижной ролик внутрь.
Проверьте регулировку тормозов.
• Тормозные колодки не должны прикасаться к покрышке. Таким
образом вы избежите стирания покрышки.
Предупреждение: левый тормозной рычаг это передний тормоз, а правый тормозной рычаг это задний тормоз. Если
задний тормоз ножной, перенесите тормозной рычаг переднего тормоза на левую сторону.
Следите за тормозными ручками, они не должны касаться руля и быть настроены с помощью тормозных
тросиков.
ДИСКОВОЙ ТОРМОЗ
• болты №1 и 2 крепят адаптер к вилке
• болт №3 служит для крепления тормозного тросика
• болты №4 и 5 регулировочные для установки тормозного
адаптера по отношению к ротору
• болт №6 служит для регулировки расстояния тормозной
колодки по отношению к ротору
Предупреждение: Эффективность тормозов можно настроить
также с помощью регулировочного болта на тормозном рычаге
соединяющий
тросик
(направляющая
боудена
болт тормозно-
кронштейна
тормозная
колодка
болт №2
болт №5
болт №6
болт №3
болт №4
болт №1
РУССКИЙ
