INSTALLATION DES SATTELS
• Sattelstütze schmieren und in den Rahmen einlegen. Mindestens jedoch bis zur Mindesteinschub-Marke. Mit dem
Schnellspannmechanismus oder der Schraube festziehen. Vor dem Nachziehen sind die Anzugsmomente zur Installation eines
Karbon-Lenkerbügels im Vorbau aufmerksam nachzulesen.
• Der Winkel des Sattels ist waagrecht zur Unterlage einzustellen. Sattelschloss festziehen.
• Versuchen Sie den Sattel zu drehen, um das Nachziehen zu prüfen.
ANMERKUNG: Der Sattel kann in eine nahe oder entfernte Position vom Lenkerbügel eingestellt werden. Dies
kann durch das Verschieben des Sattels auf zwei Drähten und Sicherung durch den Sattelschloss oder eine fest
angezogene Mutter erreicht werden.
Achtung: Sattelstütze niemals über die Max.- oder Stop-Marke herausziehen.
INSTALLATION EINER KARBONSATTELSTÜTZE
• Sattelstütze nie mit Schmierfett schmieren.
• Für eine richtige Montage ist nur eine spezielle FSA-Montagepaste (dynamic assembely paste) zu verwenden.
BREMSSEILE INSTALLIEREN FÜR MOUNTAINBIKES UND CROSSRÄDER.
Vorderes Bremsseil:
• Seilendteil in die Aufnahme im linken Bremshebel einlegen.
• Seil durch den Seilzug und die Seilführung durchziehen, danach die Schraube des Bremsarms nachziehen
• Beide Bremsbacken so zusammendrücken, dass ein Spiel von 2 - 4 mm zwischen den Bremsklötzen und der Felge bleibt
• danach ist die das Seil befestigende Schraube des Bremsarms festzuziehen
• restliches Seil so abtrennen, dass ca. 40 mm übrig bleiben
• Schutzkappe auf das Seilende setzen und mit einer Zange zusammendrücken
• Seil-Schutzkappe mit einem Moment von 20 Nm zusammendrücken.
Hinteres Bremsseil:
• Der Vorgang ist ähnlich wie bei der Montage des vorderen Bremsseils. Für die hintere Bremse dient der rechte Bremshebel.

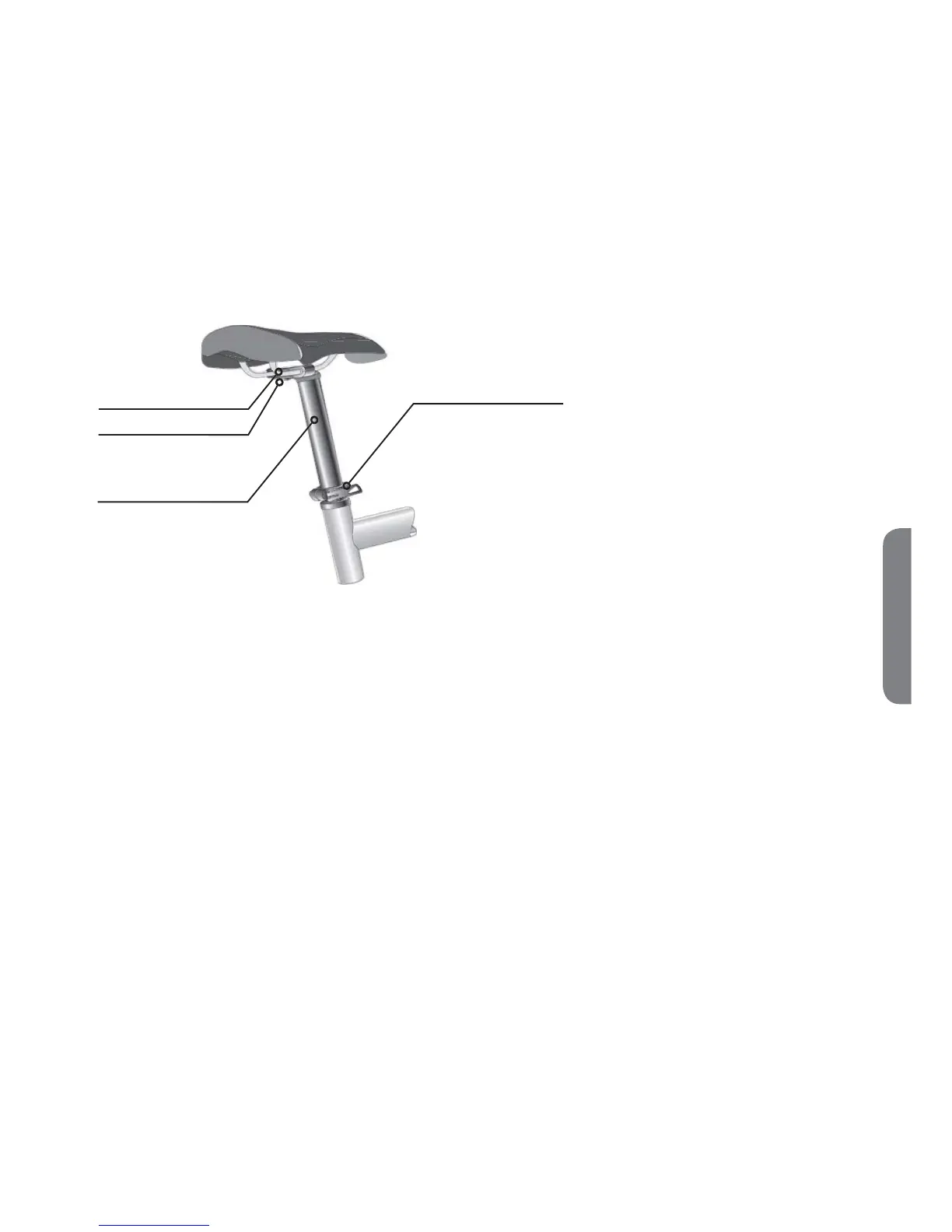

Sattelgestell
Schnellspannmechanismus
Sattelschloss
Sattelstütze
