zadná kotúčová brzda
nastavenie
sklonu brzdového
strmeňa voči
kotúču
nastavovacia skrutka
na vymedzenie vôle
medzi brzdovým kotúčom
a brzdovou doštičkou
nastavenie sklonu
brzdového strmeňa
voči kotúču
nastavovacia skrutka
na vymedzenie vôle
medzi brzdovým
kotúčom a brzdovou
doštičkou
predná kotúčová brzda
NASTAVENIE BŔZD BRZDY VBRAKE
• Ráfikové brzdy treba príležitostne nastaviť, pretože dochádza
k predĺženiu laniek a brzdové gumičky sa opotrebúvajú. Brzdové
gumičky by mali byť vo vzdialenosti 2 – 4 mm od ráfika. Zvyčajne sa
zadná brzdová páčka montuje na pravú a predná páčka na ľavú stranu
riadidiel.
• Kvôli lepšiemu nastaveniu bŕzd uvoľnite nastaviteľný valček s poistnou
maticou. Ak chcete priblížiť brzdové gumičky bližšie k ráfiku,
vytáčajte nastaviteľný valček smerom von. Ak brzdové gumičky drú
o ráfik, zatáčajte nastaviteľný valček smerom dovnútra. Skontrolujte
nastavenie bŕzd.
• Brzdové gumičky sa nesmú nikdy dotýkať plášťa. Zabráni sa tým jeho
predretiu.
Upozornenie: Ľavá brzdová páčka je predná brzda a pravá brzdová páčka je zadná brzda. Ak je zadná brzda v zadnom náboji
protišľapná (kontra), je brzdová páčka prednej brzdy umiestnená na pravej strane.
Dajte si pozor na brzdové páčky, nesmie dôjsť k ich stlačeniu až po rukoväť, v takom prípade strácajú brzdy
účinnosť. Treba ich znova nastaviť predpätím laniek.

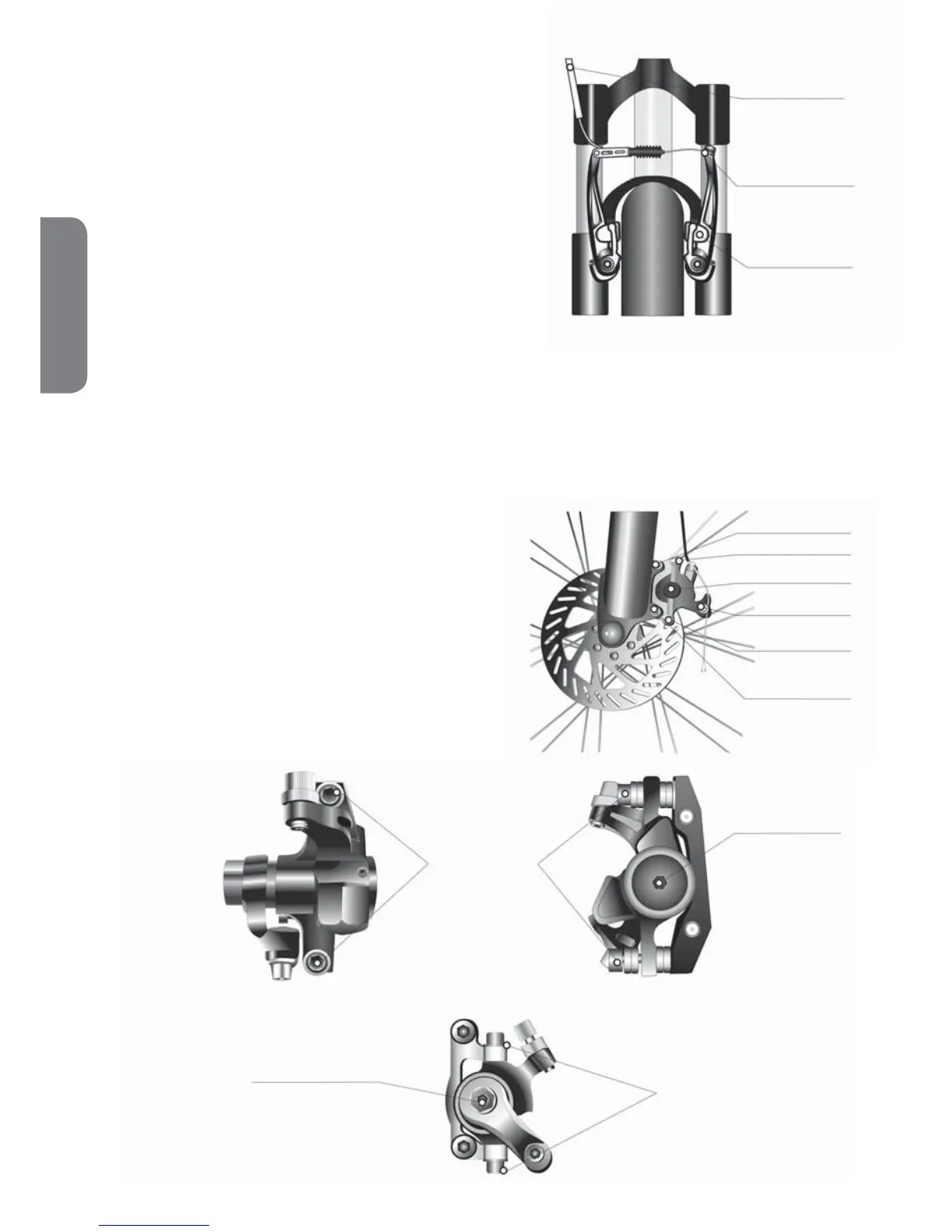

KOTOUČOVÁ BRZDA
• skrutky č. 1 a 2 drží segment v zámku (vidlica)
• skrutka č. 3 slúži na uchytenie brzdového lanka
• skrutky č. 4 a 5 sú nastavovacie skrutky na polohovanie
brzdiaceho segmentu voči kotúču
• skrutka č. 6 slúži na nastavenie vzdialenosti brzdovej
doštičky od kotúča
Upozornenie: Účinnosť bŕzd sa dá nastaviť aj nastavovacou
skrutkou na brzdovej páčke!
spojovacie lanko
(vodidlo bowdenu
s lankom)
skrutka brzdového
ramena
brzdová čeľusť
skrutka č. 2
skrutka č. 5
skrutka č. 6
skrutka č. 3
skrutka č. 4
skrutka č. 1
