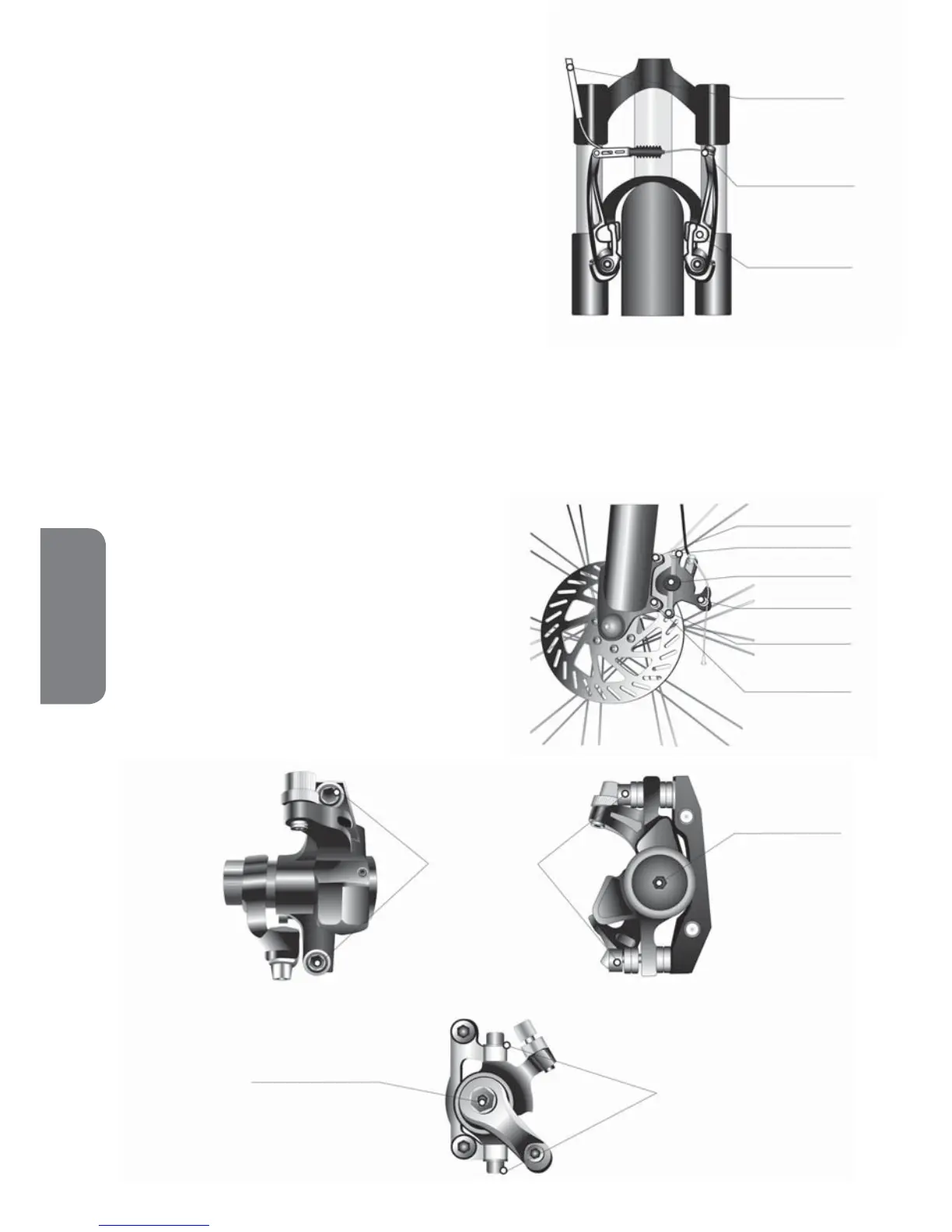

90
Scheibenbremse
hinten
Einstellung der
Neigung des
Bremssattels zur
Bremsscheibe
Stellschraube zur
Spieleinstellung
zwischen der
Bremsscheibe und
dem Bremsbelag
Einstellung der Neigung
des Bremssattels
zur Bremsscheibe
Stellschraube zur
Spieleinstellung
zwischen der
Bremsscheibe und
dem Bremsbelag
Scheibenbremse
vorne
BREMSENEINSTELLUNG VBRAKEBREMSEN
• Felgenbremsen erfordern eine gelegentliche Einstellung, da sich die Seile
strecken und die Gummiklötze abnützen. Bremsklötze sollten in einem
Abstand von 2 – 4 mm von der Felge eingestellt werden. Gewöhnlich
wird die Hinterbremse auf die rechte und die Vorderbremse auf die linke
Lenkerbügelseite montiert.
• Zu einer besseren Bremseinstellung ist der Einstellzylinder mit
Sicherungsmutter zu lösen. Um die Bremsklötze der Felge näher zu
stellen, ist der Einstellzylinder nach außen zu drehen. Falls sich die
Bremsgummis an der Felge scheuern, ist der Einstellzylinder nach innen
zu drehen. Prüfen Sie die Bremseinstellung.
• Bremsklötze dürfen nie den Reifen berühren. Dadurch wird sein
Durchscheuern vermieden.
Hinweis: der linke Bremshebel ist für die Vorderradbremse und der rechte Bremshebel ist für die Hinterradbremse bestimmt. Falls
die Hinterradbremse als Rücktrittbremse ausgeführt ist, ist der Bremshebel der Vorderradbremse auf der linken Seite positioniert.
Auf die Bremshebel achten – diese dürfen sich nicht bis zum Gripp (Griff) drücken lassen, da sie in diesem Falle
unwirksam werden. Dann ist deren Nachstellung mittels der Bremsseile erforderlich.
SCHEIBENBREMSE
• Die Schrauben Nr. 1 und 2 halten das Segment im Schloss (Gabel)
• Die Schraube Nr. 3 dient der Befestigung des Bremsseils
• Die Schrauben Nr. 4 und 5 sind Einstellungsschrauben zur
Arretierung des Bremssegments gegenüber der Scheibe
• Die Schraube Nr. 6 dient der Abstandseinstellung des
Bremsklotzes von der Scheibe
Hinweis: Die Wirksamkeit der Bremsen lässt sich ebenfalls mit der
Stellschraube am Bremshebel einstellen!
Verbindungsseil
(Seilzugführung
mit Seil)
Bremsarmschraube
Bremsbacke
Schraube Nr. 2
Schraube Nr. 5
Schraube Nr. 6
Schraube Nr. 3
Schraube Nr. 4
Schraube Nr. 1
DEUTCH
