Superior xp-950 - Inštalácia Predného Kolesa; Inštalácia Riadidiel

40

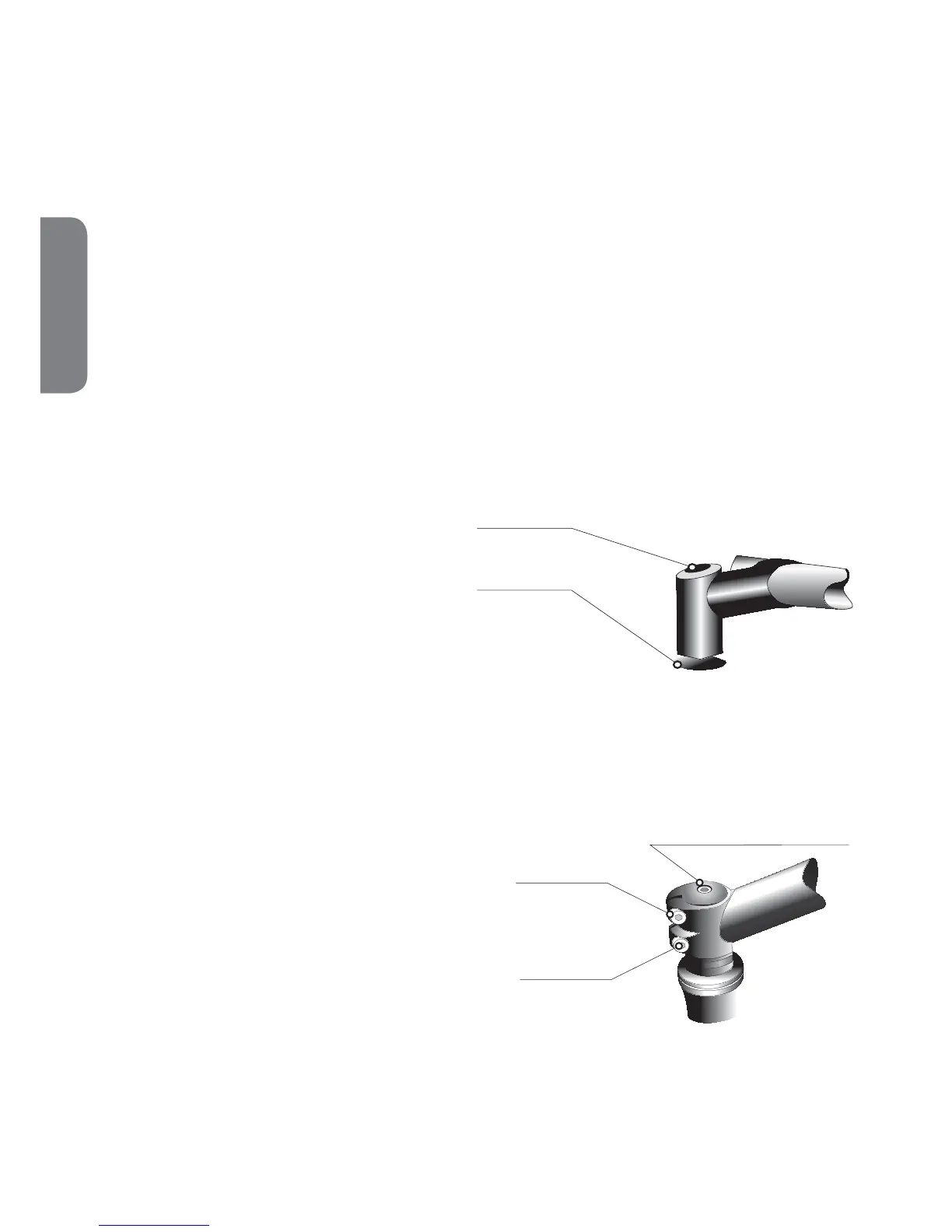

skrutka predstavca
hlavové zloženie
1. povoliť
3. dotiahnuť (do vymedzenia vôle)
2. povoliť
4. dotiahnuť
5. dotiahnuť
INŠTALÁCIA PREDNÉHO KOLESA
• Uvoľnite rýchloupínač (matice).
• Vložte koleso do koncoviek vidlice.
• Presuňte páku rýchloupínača o 90 stupňov od osi kolesa a voľne dotiahnite krídlovú maticu.
• Zaklopte rýchloupínač do zamknutej polohy (malo by to byť možné tlakom palca).
• UPOZORNENIE: Uistite sa, že je koleso uzamknuté v rýchloupínacom mechanizme alebo pevne dotiahnuté
maticami.
INŠTALÁCIA RIADIDIEL
• Povoľujte skrutku v predstavci, až kým sa neuvoľní kužeľ. Vložte ho do rúrky prednej vidlice najmenej na čiaru minimálneho
vloženia!
• Riadidlá nastavte kolmo na predné koleso.
• Pred dotiahnutím pozorne preštudujte predpísané momenty dotiahnutia inštalácie karbónových riadidiel o predstavec.
• Skontrolujte dotiahnutie: držte predné koleso medzi nohami a pokúste sa otočiť riadidlá.
INŠTALÁCIA ZÁVITOVÉHO PREDSTAVCA DO VIDLICE
• Povoľte skrutku v predstavci, až kým sa neuvoľní kužeľ.
Vložte ho do rúrky prednej vidlice najmenej na čiaru
minimálneho vloženia!
• Riadidlá nastavte kolmo na predné koleso.
• Dotiahnite pevne skrutku v predstavci.
• Skontrolujte dotiahnutie: držte predné koleso medzi
nohami a pokúste sa otočiť riadidlá.
• POZOR: Nikdy nevysúvať nad rysku označujúcu
max. alebo stop.
INŠTALÁCIA DO AHEAD PREDSTAVCA NA VIDLICI
• Povoľte čelné a bočné skrutky v predstavci a skrutku
hlavového zloženia. Predstavec nasuňte na rúrku prednej
vidlice.
• Riadidlá nastavte kolmo na predné koleso.
• Pevne dotiahnite skrutku hlavového zloženia v predstavci
a všetky skrutky predstavca.
• Skontrolujte dotiahnutie: držte predné koleso medzi nohami
a pokúste sa otočiť riadidlá.
• UPOZORNENIE: Skrutky predstavca odporúčame
doťahovať momentom 7 Nm.
Pozor na pretrhnutie závitov skrutiek.
Mohlo by dôjsť k poškodeniu predstavca.
SLOVENSKY
