БАРАБАННЫЙ РОЛЛ
ТОРМОЗ
Барабанные тормоза устанавливаются
на городские велосипеды. Эти
тормоза почти не требуют какой-либо
регулировки. Если тормоза необходимо
отрегулировать, воспользуйтесь
регулировочным винтом слегка
отрегулируйте длину тормозного
тросика. Чтобы отпустить тормоз,
поверните регулировочный винт
против движения часовой стрелки.
Для натяжения тормозного тросика
поворачивайте этот винт в направлении
движения часовой стрелки. Убедитесь
в том, что колесо может свободно
вращаться (при не нажатом рычаге тормоза). Если вращение колеса замедляется, слегка увеличьте длину тормозного
тросика путем вращения регулировочного винта в направлении движения часовой стрелки.
ТОРМОЗНЫЕ РЫЧАГИ
Тормозные рычаги помогут вам управлять тормозами. Обычно городские и трекинговые велосипеды оснащены двумя
тормозными рычагами, установленными на руле. Их положение должно вам позволить управлять тормозами без
особого напряжения. Тормозные рычаги также должны быть досягаемы для ваших рук. Положение тормозных рычагов
можно регулировать как по горизонтали, так и по вертикали.
ВАЖНО: Функциональность ваших тормозов очень важна. Поэтому подробно ознакомьтесь с тормозной системой
велосипеда еще до вашей первой поездки. Перед каждой поездкой тщательно проверяйте тормоз. Помните, пожалуйста,
о том, что у городских и трекинговых велосипедов часто ПЕРЕДНИЙ ТОРМОЗ управляется ПРАВЫМ тормозным рычагом,
а ЗАДНИЙ тормоз управляется ЛЕВЫМ тормозным рычагом (у горных и кроссовых велосипедов по большей части это
бывает наоборот).
УСТАНОВКА ПЕДАЛИ
• Педали с пометкой „R“ и „L“ на передней части оси.
• Смажьте оси педалей. – Привинтите педаль
обозначенную „R“, поворачиванием направо (сторона
преобразователя). - Привинтите педаль с пометкой „L“,
поворачивая налево в левый шатун.
• Обе педали крепко затяните с помощью ключа 15
• После пробега примерно 50 км снова затяните обе
педали.
РАБОТА ПЕРЕКЛЮЧАТЕЛЯ И ПЕРЕДНЕГО
ПЕРЕКЛЮЧАТЕЛЯ
Система переключателя скоростей Вашего
велосипеда меняет передаточное число перемещением
цепи с одной шестерни на другую. Передачи включайте
только при движении вперед. Наиболее плавные
движения производятся при нетрудном нажатии на
регулировочный болт
направляющая цепи
закрепление тросика
шатун
болт
ключ 15 мм
гибкая трубка
тормозного тросика
регулировочный
винт
тормозной тросик
захват тормозного
тросика

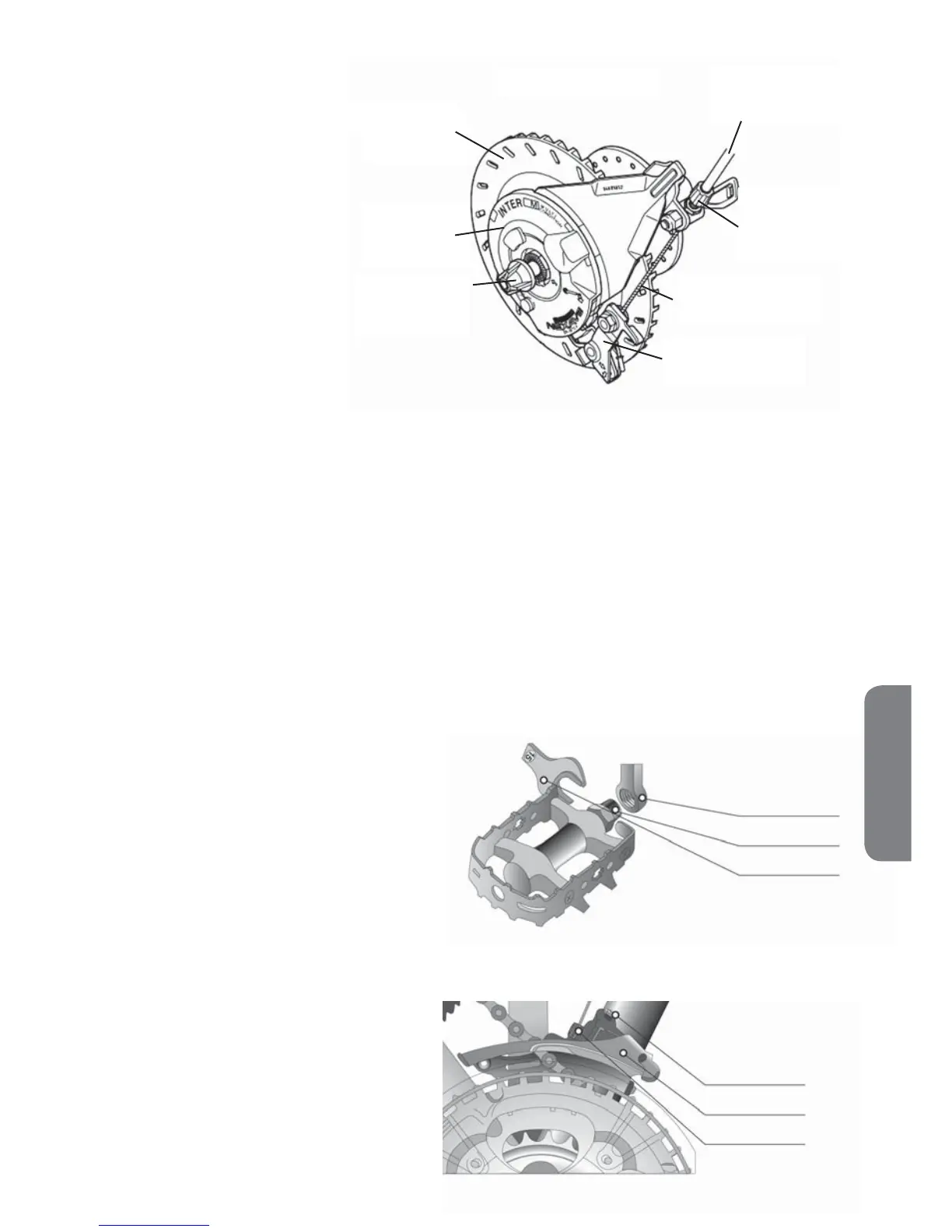

цилиндр
барабанного
(„ролл“) тормоза
гайка центральной
оси
охлаждающий
диск тормоза
