INSTALACE PŘEDNÍHO KOLA
• Uvolněte rychloupínák (matice).
• Vložte kolo do koncovek vidlice.
• Přesuňte páku rychloupínáku o 90 stupňů od osy kola a zvolna dotáhněte křídlovou matici.
• Zaklopte rychloupínák do zamčené polohy (mělo by to být uděláno stiskem palce).
• UPOZORNĚNÍ: Ujistěte se, že je kolo uzamčeno v rychloupínacím mechanizmu nebo pevně dotažené maticemi.
INSTALACE ŘÍDÍTEK
• Povolujte šroub v představci dokud se neuvolní kužel. Vložte jej do trubky přední vidlice nejméně na čáru minimálního vložení!
• Řídítka jsou kolmá k přednímu kolu.
• Před dotažením pozorně prostuduj předepsané utahovací momenty instalace karbonového řídítka v představci.
• Zkontrolujte dotažení držením předního kola mezi Vašima nohama a zkuste otáčet řídítka.
INSTALACE ZÁVITOVÉHO PŘEDSTAVCE
DO VIDLICE
• Povolujte šroub v představci, dokud se neuvolní kužel.
Vložte jej do trubky přední vidlice nejméně na čáru
minimálního vložení!
• Řídítka jsou kolmá k přednímu kolu.
• Dotáhněte pevně šroub v představci.
• Zkontrolujte dotažení držením předního kola mezi
Vašima nohama a zkuste otáčet řídítka.
• POZOR: Nikdy nevysunovat nad rysku označující max. nebo stop
INSTALACE DO AHEAD PŘEDSTAVCE NA VIDLICI
• Povolujte čelní a boční šrouby v představci a šroub hlavového
složení. Nasuňte jej na trubku přední vidlice.
• Řídítka jsou kolmá k přednímu kolu.
• Dotáhněte pevně šroub hlavového složení v představci
a všechny šrouby představce.
• Zkontrolujte dotažení držením předního kola mezi Vašima
nohama a zkuste otáčet řídítka.
• UPOZORNĚNÍ: šrouby představce doporučujeme
dotahovat momentem 7 Nm. Pozor na přetažení
šroubů. Mohlo by dojít k poškození představce.

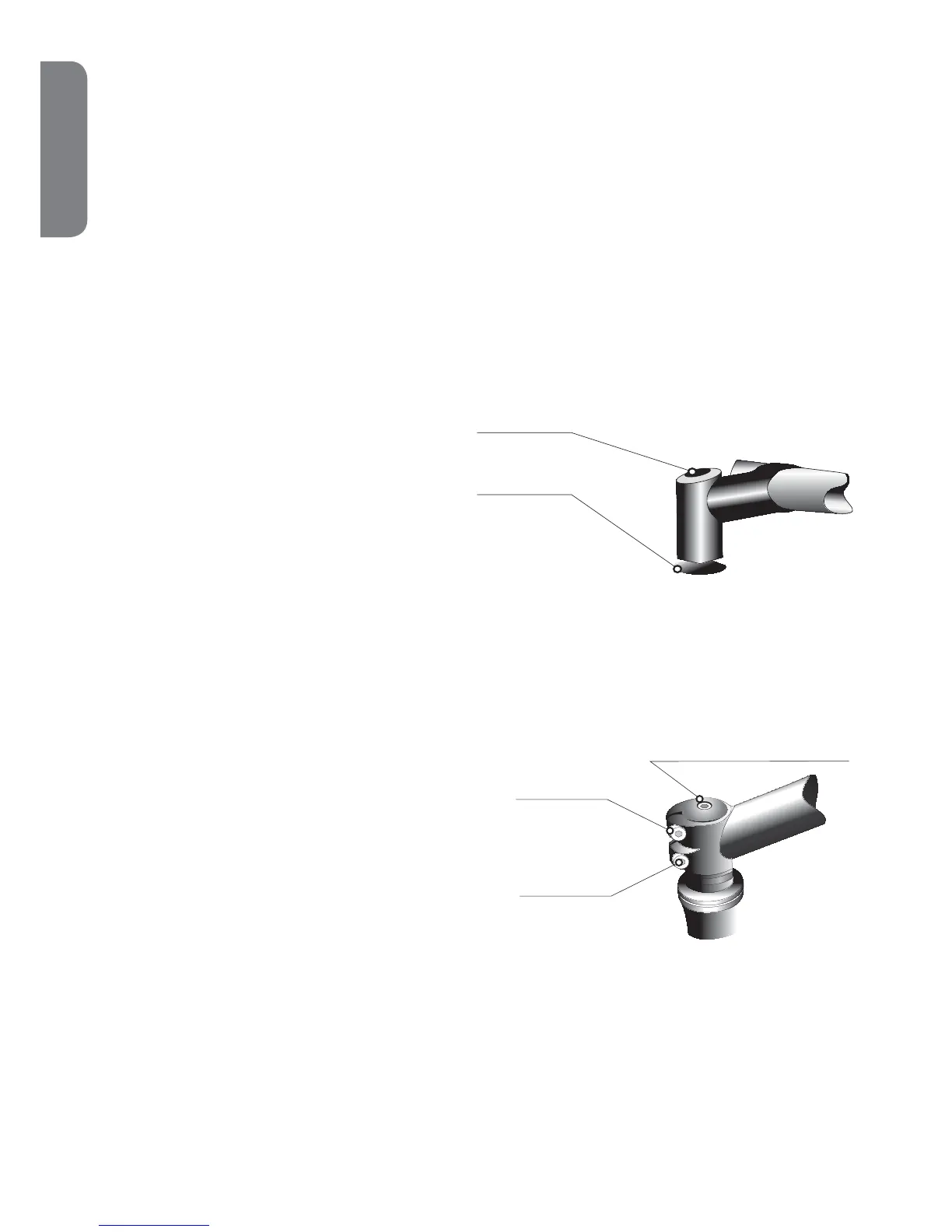

šroub představce
hlavové složení
1. povolit
3. dotáhnout (do vymezení vůle)
2. povolit
4. utáhnout
5. utáhnout
