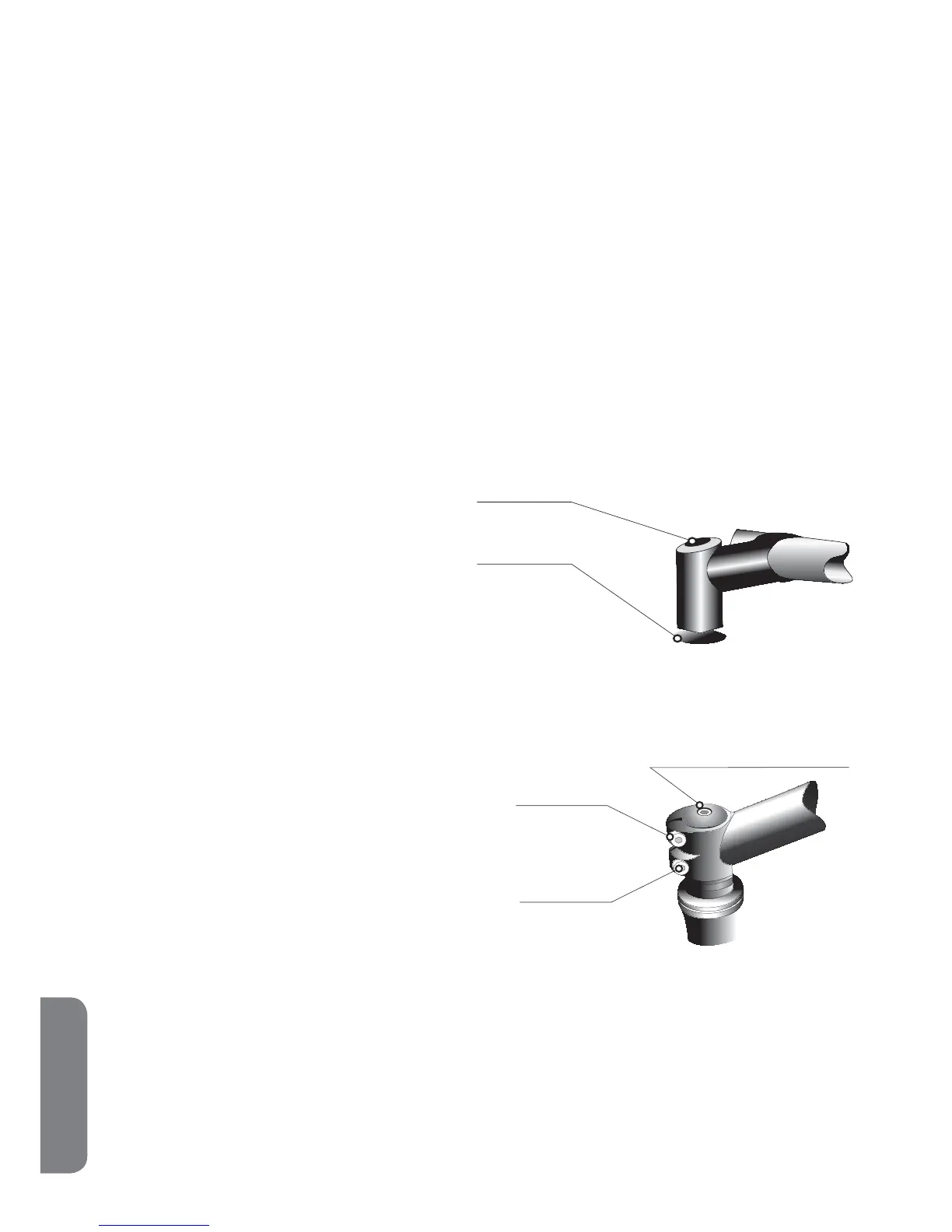

vis de la potence
jeu de direction
1. libérer
3. serrer (jusqu‘à élimination du jeu)
2. libérer
4. serrer
5. serrer
MONTAGE DE LA ROUE AVANT
• Libérer la fi xation à serrage rapide (écrou).
• Insérez la roue dans les extrémités de la fourche.
• Déplacez le levier de la fi xation rapide à 90 degrés par rapport à l‘axe de la roue et serrez légèrement l‘écrou à oreilles.
• Repoussez le levier de fi xation rapide en position fermée (cela devrait être réalisé en appuyant avec le pouce).
• AVERTISSEMENT: assurez-vous que la roue est maintenue par le mécanisme à fi xation rapide ou solidement
serrée à l‘aide des écrous.
MONTAGE DU GUIDON
• Desserrez la vis de la potence tant que le cône n’est pas libéré. Introduisez-le dans le tube de la fourche jusqu‘au moins le trait
de l‘introduction minimale!
• Le guidon est perpendiculaire à la roue avant.
• Avant d‘eff ectuer le serrage, étudiez attentivement les couples de serrage prescrits pour la fi xation d’un guidon en carbone dans
la potence.
• Vérifi ez le serrage en tenant la roue avant entre vos jambes et en essayant de tourner le guidon.
MONTAGE DE LA POTENCE AVEC FILETS DANS LA FOURCHE
• Libérez la vis dans la potence tant que le cône n’est pas
libéré. Introduisez-le dans le tube de la fourche avant
jusqu‘au moins le trait d‘introduction minimale!
• Le guidon est perpendiculaire à la roue avant.
• Serrez fort la vis de la potence.
• Vérifi ez le serrage en tenant la roue avant entre vos
jambes et en essayant de tourner le guidon.
• ATTENTION: Ne jamais sortir au-dessus du trait
indiquant le niveau maximum ou stop.
MONTAGE DE LA POTENCE ‘‘AHEAD’’ SUR LA FOURCHE
• Libérez les vis frontales et latérales de la potence et la vis du
jeu de direction. Introduisez-la sur le tube de la fourche avant.
• Le guidon est perpendiculaire à la roue avant.
• Serrez solidement la vis du jeu de direction dans la potence
et toutes les vis de la potence.
• Vérifi ez le serrage en tenant la roue avant entre vos jambes
et en essayant de tourner le guidon.
• AVERTISSEMENT: nous recommandons de serrer
les vis de la potence à un couple de serrage de 7 Nm.
Attention à ne pas trop serrer les vis car cela pourrait
provoquer l‘endommagement de la potence.
FRANÇAIS
