88
Vorbauschraube
Lenkkopf
INSTALLATION DES VORDERRADS
• Schnellspanner (Mutter) lösen.
• Rad in die Radgabelende einlegen.
• Schnellspannerhebel um 90 Grad von der Radachse drehen und mit der Flügelmutter sanft nachziehen.
• Schnellspanner in geschlossene Position umklappen (der Hebel sollte mit dem Daumen gepresst werden).
• HINWEIS: Vergewissern Sie sich, dass das Fahrrad im Schnellspannmechanismus verriegelt oder durch Muttern
fest angezogen ist
INSTALLATION DES LENKERBÜGELS
• Schraube im Vorbau lösen, bis der Kegel sich löst. Kegel in das Vorderradgabelrohr bis zur Mindesteinschub-Marke einlegen.
• Der Lenkerbügel steht senkrecht zum Vorderrad.
• Vor dem Nachziehen sind die Anzugsmomente zur Installation eines Karbon-Lenkerbügels im Vorbau aufmerksam nachzulesen.
• Prüfen Sie das Nachziehen, indem Sie das Vorderrad zwischen Ihren Beinen halten und versuchen den Lenkerbügel zu drehen.

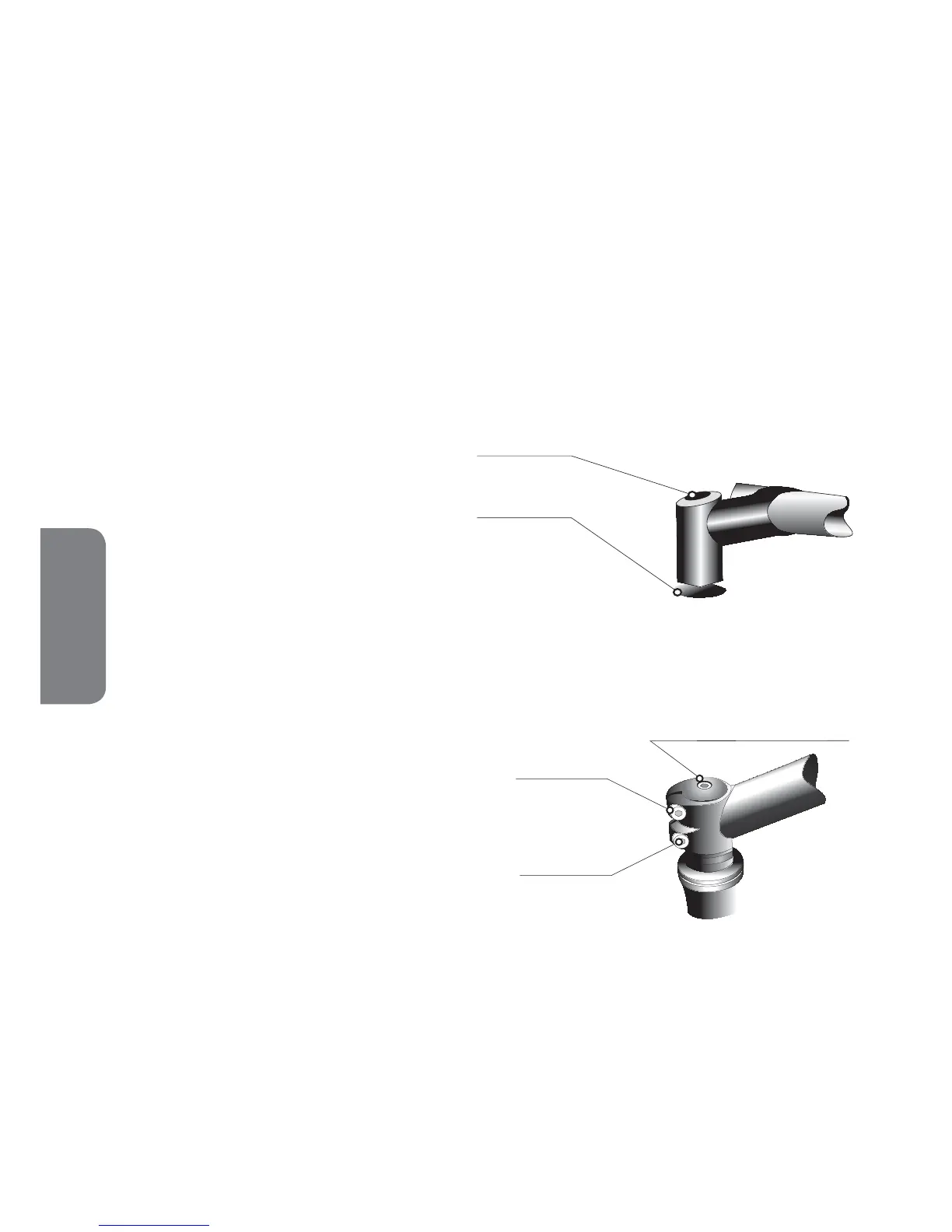

INSTALLATION EINES GEWINDELENKERBÜGELS IN DIE RADGABEL
• Schraube im Vorbau lösen, bis der Kegel sich löst. Kegel
in das Radgabelrohr einlegen.
• Mindestens bis zur Mindesteinschub-Marke!
• Der Lenkerbügel steht senkrecht zum Vorderrad.
• Schraube im Vorbau festziehen.
• Prüfen Sie das Nachziehen, indem Sie das Vorderrad
zwischen Ihren Beinen halten und versuchen den
Lenkerbügel zu drehen.
• ACHTUNG: Niemals über die Max.- oder Stop-
Marke herausziehen
INSTALLATION IN EINEN AHEADVORBAU IN DER RADGABEL
• Stirn- und Seitenschrauben im Vorbau und die
Lenkkopfschraube lösen. Auf das Radgabelrohr schieben.
• Der Lenkerbügel steht senkrecht zum Vorderrad
• Schraube im Vorbau-Lenkkopf und alle Vorbauschrauben
festziehen
• Prüfen Sie das Nachziehen, indem Sie das Vorderrad zwischen
Ihren Beinen halten und versuchen den Lenkerbügel
zu drehen.
• HINWEIS: Wir empfehlen, die Vorbau-Schrauben
mit einem Drehmoment von 7 Nm festzuziehen.
Vorsicht, Schrauben nicht überziehen.
Der Vorbau könnte beschädigt werden.
1. lösen
3. festziehen (bis zur Spieleinstellung)
2. lösen
4. festziehen
5. festziehen
DEUTCH
