93

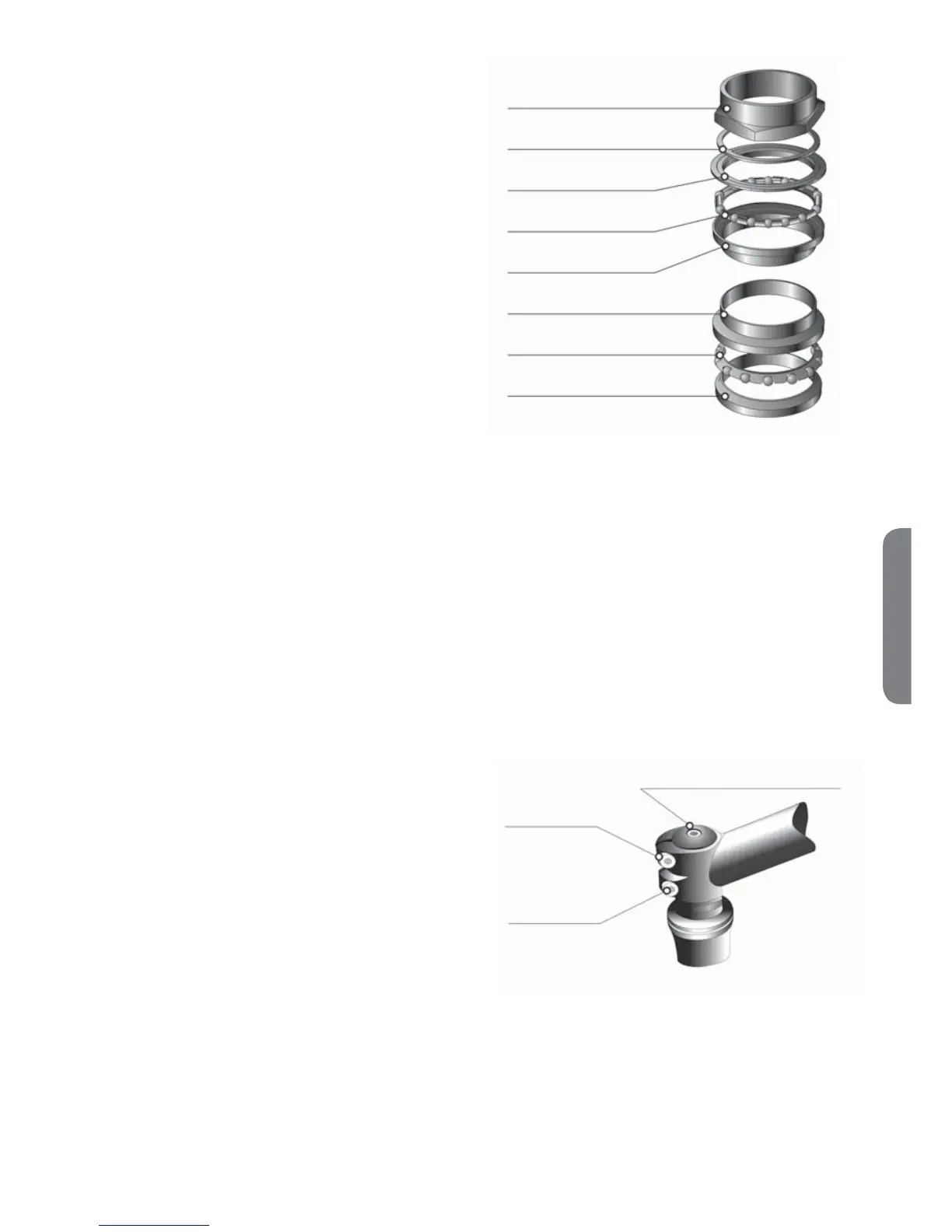

Sicherungsmutter
Federring
einstellbare Schale
Kugelkranz
Stationäre Kegelrolle
feste Schale
Kugelkranz
Muldenkegelrolle
Ihr Mountainbike hat vier Lagersätze, die Einstellung und
Schmierung erfordern:
1) Lenkkopf
2) Mittenachsnabe
3) Radnabenlager
4) Pedallager
Lager sind häufig zu prüfen, insbesondere nach der Fahrt in
einem anspruchsvollen Gelände. Das Serviceintervall hängt von
der Anzahl der gefahrenen Kilometer und den Fahrtbedingungen
ab. Obwohl Lager effektiv abgedichtet sind, sind keine am
Fahrrad verwendeten Lager ganz wasserdicht. Mit etwas
Geschicklichkeit und entsprechendem Werkzeug sollten Sie
imstande sein, Lager selbst zu schmieren und einzustellen.
LENKKOPF
• Vorderrad zur Kontrolle der Einstellung ausbauen. Die Gabel sollte Gabel frei drehen können, darf jedoch kein Spiel aufweisen.
• Falls Lager Einstellung erfordern, ist die Sicherungsmutter mit zwei Seitenschlüsseln zu lösen. Einstellbaren Kranz nachziehen
oder lösen. Mit Sicherungsmutter befestigen und prüfen.
• Zum Nachschmieren der Lager ist der Lenker zu demontieren. Sicherungsmutter und einstellbaren Kranz abnehmen. Gabel aus
dem Rahmen ziehen und zwei Kugelkränze abnehmen. Schmierstoff aus allen Teilen reinigen und Lagerbahnen auf Abnutzung
und Rost prüfen. Alle Teile wieder schmieren, vor allem die Ringdichtung ist richtig zu bestreichen. Einen Kugelkranz auf die
Gabel installieren. Gabel wieder in den Rahmen einlegen. Überzeugen Sie sich, dass der Ring am Boden des stationären Kranzes
liegt. Den zweiten Kugelkranz auf die stationäre Kegelrolle installieren. Schrauben Sie den einstellbaren Kranz ein, solang noch
Spiel vorhanden ist. Sicherungsmutter festschrauben.
NACHZIEHEN DES AHEADLENKKOPFS
• Stirn- und Seitenschrauben im Vorbau und die Lenkkopfschraube lösen. Auf das Radgabelrohr schieben
• der Lenkerbügel steht senkrecht zum Vorderrad
• schraube im Vorbau-Lenkkopf und alle Vorbauschrauben
festziehen
• prüfen Sie das Nachziehen, indem Sie das Vorderrad zwischen
Ihren Beinen halten und versuchen den Lenkerbügel zu drehen.
NABEN
• Schnellspannmechanismus abnehmen.
• Achssicherungsmutter, Federring, und Kegel aus einer Achsseite
herausschrauben. Achse aus dem Nabenkern frei herausziehen
und Kugellager herausnehmen.
• Kugelbahnen auf Beschädigung oder Korrosion kontrollieren (ev. auswechseln).
• Nabengehäuse nachschmieren und Lager einlegen.
• Achse zurück setzen. Kegel aufschrauben, bis er die Kugellager berührt. Federring und Sicherungsmutter zurückgeben. Achse
drehen. Sie sollte sich ohne Spiel oder Scheuern bewegen. Falls erforderlich, wieder einstellen, danach ist die Sicherungsmutter
nachzuziehen. Schnellspannmechanismus montieren.
MITTENACHSNABE
1. lösen
3. festziehen (bis zur Spieleinstellung)
2. lösen
4. festziehen
5. festziehen
