Syntec 22/220 Series User Manual

机床产品/Machine Tool Products
              –
              22/220 Series Controller Application Manual
Serial Parameter Screen Operation–57
c.
•
•
i.
ii.
iii.
iv.
b.
i.
•
a.
•
b.
•
c.
•
d.
•
e.
•

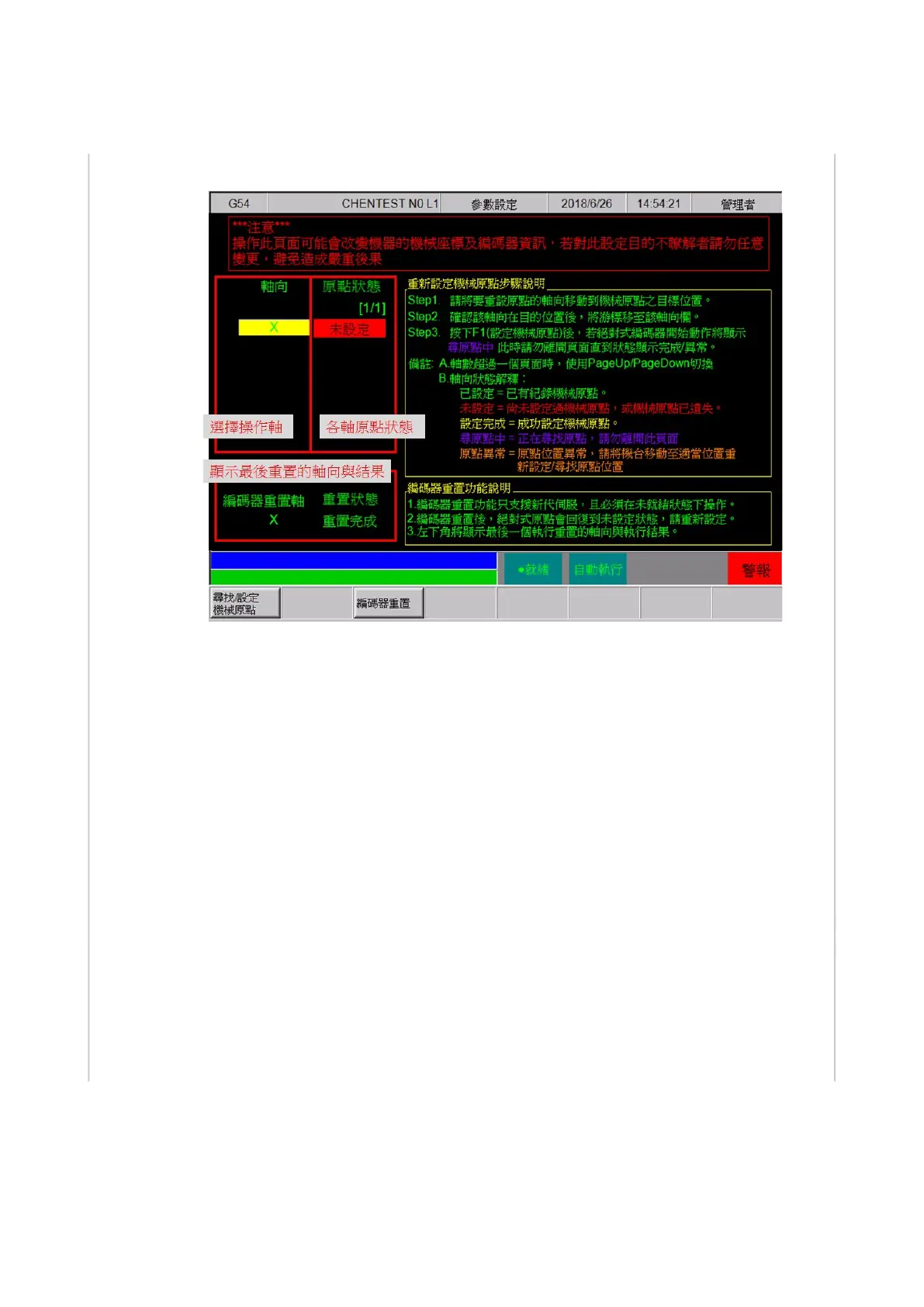

轴向列表下方显示最後使用复位功能的轴向与复位结果 (10.118.11以上版本支援复位功能)
B. 使用限制
需满足下列条件，才能按下原点设定功能键：
控制器对应轴向的Pr201~Pr220设为3
轴向对应的驱动器参数Pn002设为0000
控制器切换为寻原点模式
控制器状态需为就绪
需满足以下条件，才能按下编码器复位键
处于未就绪状态
C. 轴向原点状态
已设定(绿色)
已设定过机械原点的轴向会显示绿色的"已设定"
未设定(红色)
未设定过机械原点，或是机械原点遗失的轴向会显示红色的"未设定"
设定完成(黄色)
将各轴向移动到预计的原点位置，然後按下"设定机械原点(F1)"，该轴会变成黄色
的"设定完成"
寻原点中(紫色)
正在寻找原点，请勿离开此页面
原点异常(橘色)
原点位置异常，请将机台移动到适当位置重新设定/寻找原点位置
