Εσωτερικά χαρακτηριστικά
1
4 5 6
7 8 79
2 3

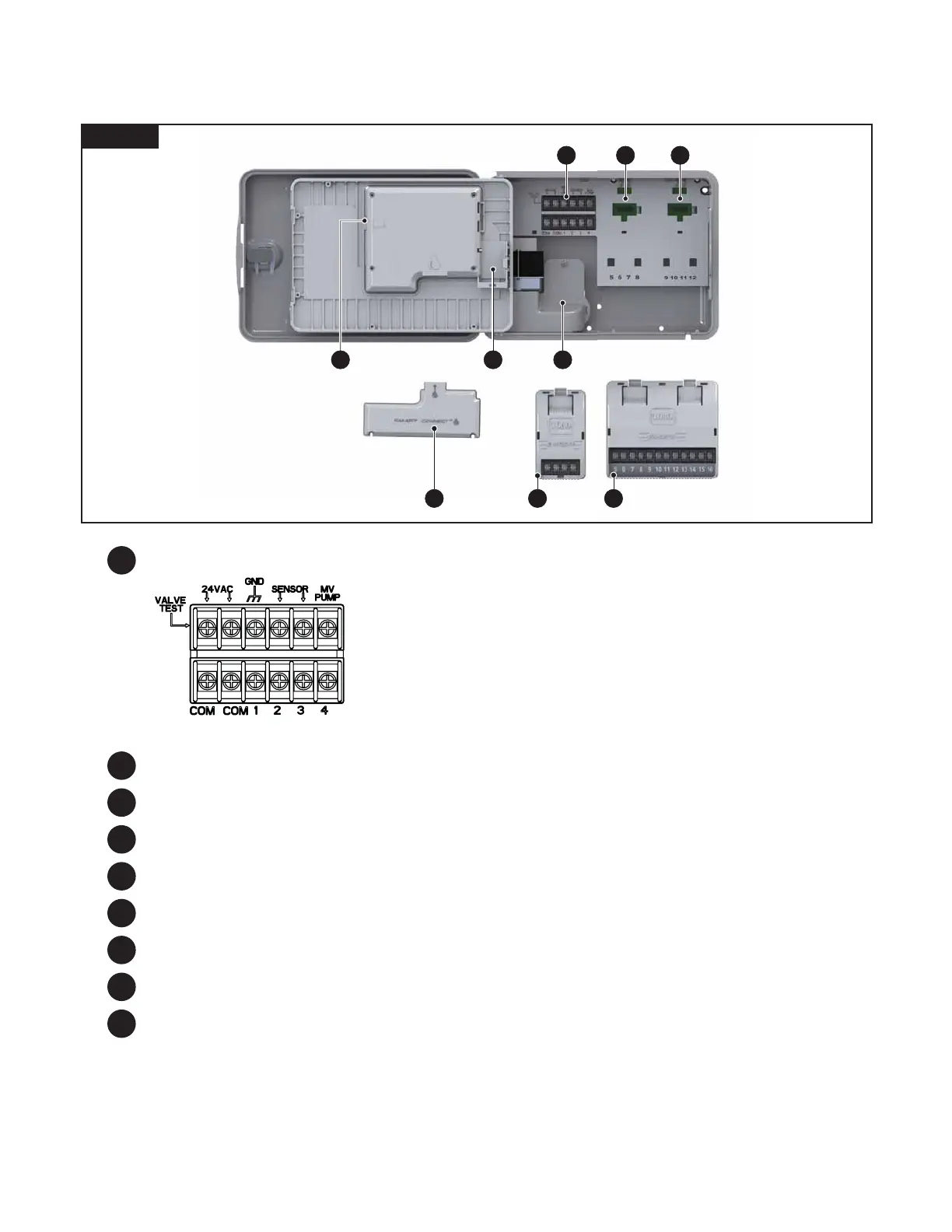

Figure 2
1
– Πλακέτα ζώνης και αισθητήρα
VALVE TEST – Χρησιμοποιέιστε για να ελέγξετε τις ηλεκτροβάνες.
24VAC – 24 VAC πηγή ενέργειας
GND – Γείωση
SENSOR – Πλακέτα αισθητήρων
MV PUMP – Master ηλεκτροβάνα
COM – Κοινό καλώδιο
Ζώνη (στάσης 1,2,3,4)
2
– Zones’ 5, 6, 7 and 8 Expansion Module Socket
3
– Zones’ 9, 10, 11 and 12 Expansion Module Socket
4
– Schedules USB Flash Drive Connector
5
– 9 Volt Battery Compartment
6
– Power Supply Terminal Compartment
7
– Smart Connect
TM
Module
8
– EMOD-4, Four-Zone Expansion Module (available separately)
9
– EMOD-12, Twelve-Zone Expansion Module (available separately)

Toro EVOLUTION Series Specifications

General

Weather Sensor Compatibility	Yes
Output Voltage	24 VAC
Display	LCD
Wi-Fi Connectivity	Yes (with optional Wi-Fi module)
Mounting	Indoor/Outdoor
Maximum Load Current	0.5 amps per station
Operating Temperature	-40°C to 60°C
Enclosure Rating	NEMA 3R
Weight	Varies by model
Zones	4 to 16 (in modules of 4)
