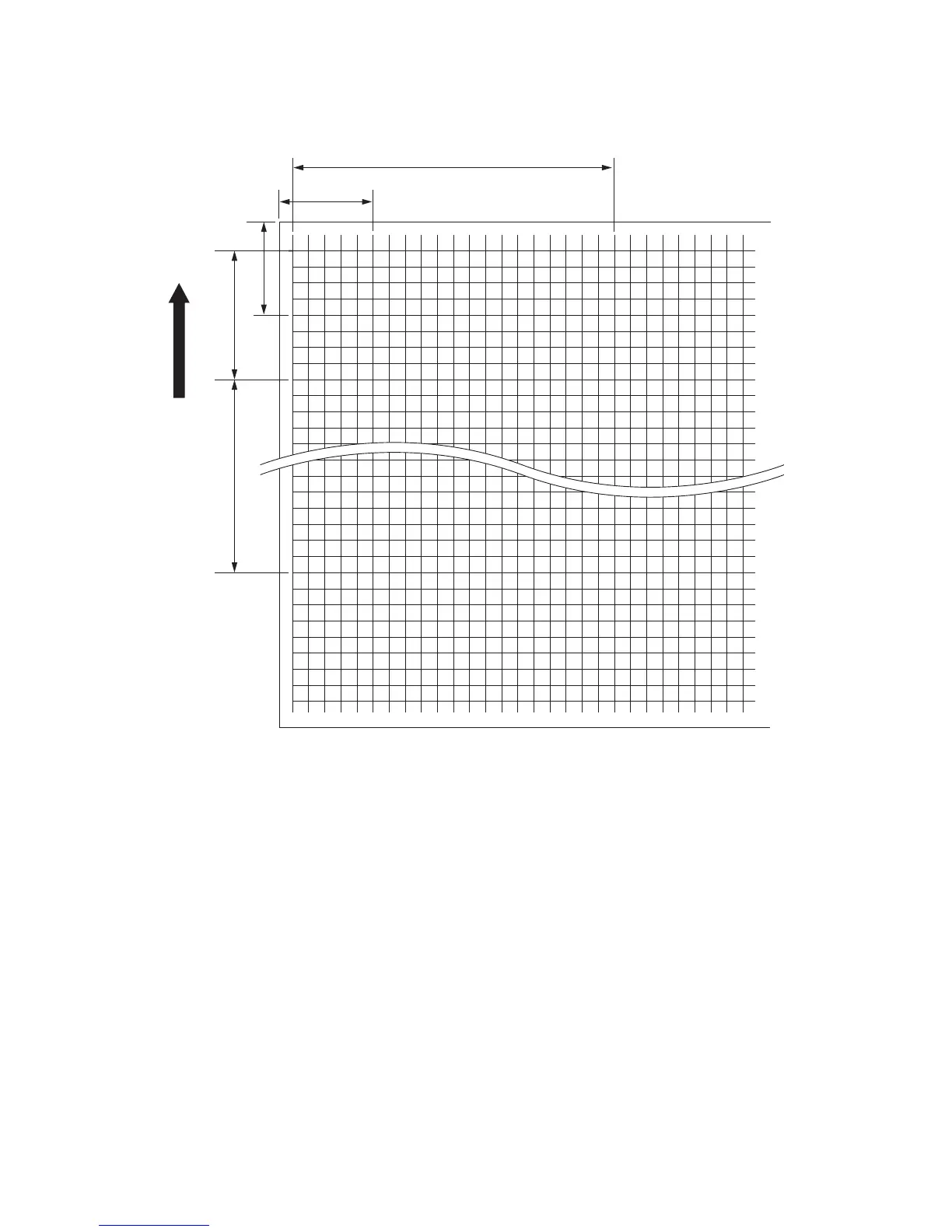

Fig. 3-7 Grid pattern
<Procedure>
[0] [5] [Power ON] # [1] # [INTERRUPT] # [Drawer number] # [START]
A: 05-401 (Drawer, A3/LD)
# 200±0.5 mm (0.125 mm/step)
B: 05-411 (Drawer, A3/LD)
# 52±0.5 mm (0.05 mm/step)
# Key in the same value for 05-410.
C: 05-421 (Drawer, A3/LD)
# 200±0.5 mm (0.125 mm/step)
D: 05-440 (Drawer, A3/LD), 441 (PFU, A4/LT), 442 (Bypass feed, A4/LT)
# 50±0.5 mm(0.4 mm/step)
A
21
6
1
B
D
6
30 2
C
10
Feeding direction
