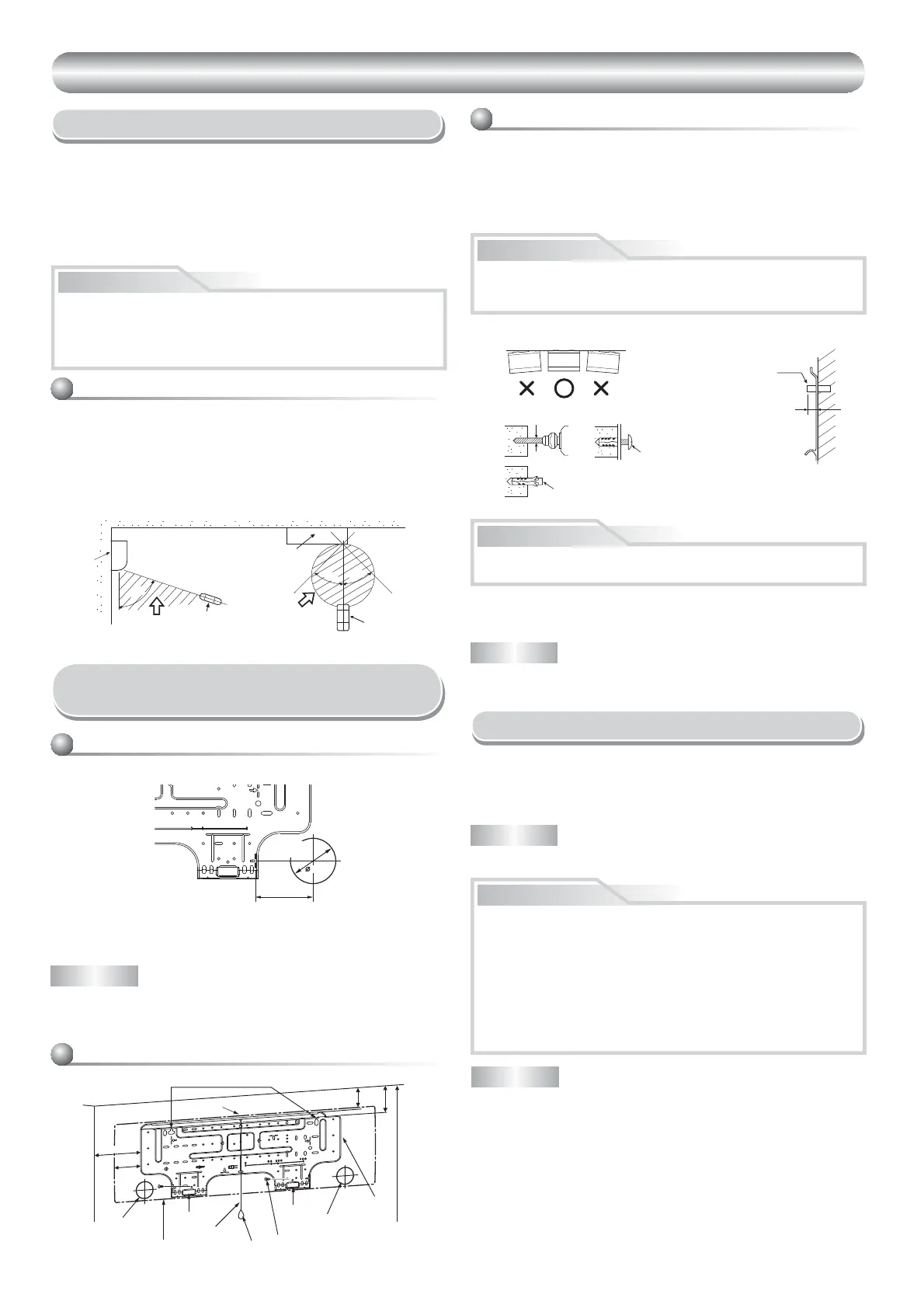

Toshiba RAS-B10 Series - Unidad Interior; Lugar de Instalación; Corte de un Orià Cio y Montaje de la Placa de Instalación; Trabajo Eléctrico

4
7
Placa de instalación
(Mantenga la posición horizontal.)
Ori cio, 5 mm diá
Gancho de anclaje
(partes locales)
Tornillo de montaje
Ø4 x 25R
Perno de anclaje
Proyección
15 mm o menos
UNIDAD INTERIOR
UNIDAD INTERIOR
Lugar de Instalación
Control remoto
• Un lugar en el que no haya obstáculos tal como una cortina que pudiese
bloquear las señales del unidad interior
• No instale el control remoto en un lugar expuesto a la luz directa del sol o
ceraca de una fuente de calor, por ejemplo una estufa.
• Mantenga el control remoto por lo menos a 1 m de distancia de su equipo
de TV o estéreo. (Esto es necesario para evitar interrupciones o ruidos de
interferencia.)
•
La ubicación del control remoto deberá determinarse tal como se ilustra abajo.
Corte de un Ori cio y Montaje
de la Placa de Instalación
NOTA
• Cuando la perforación de una pared que contenga listones, listones de
alambre o placas de metal, asegúrese de utilizar un anillo de borde como
molde del ori cio de la tubería vendido por separado.
Corte de un ori cio
Cuando instale las tuberías refrigerantes desde la parte posterior
Montaje de la placa de instalación
Cuando la placa de instalación es directamente
montada sobre la pared
1. Fije  rmemente la placa de instalación sobre la pared atornillando las partes
superior e inferior para enganchar la unidad interior.
2. Para montar la placa de instalación sobre una pared de hormigón con tacos,
utilice los ori cios para tacos tal como se muestra en la  gura de abajo.
3. Instale la placa de instalación horizontalmente en la pared.
Cuando instale la placa de instalación con un tornillo de montaje no utilice
el ori cio del cerrojo de áncora. Si no, la unidad se podría caer y resultar
en daños personales y en daños de propiedad.
1. Después de determinar la posición del ori cio de la tubería con la placa de
montaje
( ¨ ), perfore el ori cio de la tubería (Ø65 mm) ligeramente inclinado
hacia abajo al lado exterior.
• Un lugar que brinde espacio alrededor de la unidad interior tal como se
muestra en el diagrama
• Un lugar en el que no haya obstáculos cerca de la entrada y salida de aire
•
Un lugar que permita una instalación fácil de la tubería para la unidad exterior
• Un lugar que permita que el panel delantero se abra
• La unidad interior debe instalarse cuando su parte superior alcance al
menos los 2 m de altura. También debe evitarse colocar objetos sobre la
unidad interior.
PRECAUCIÓN
45º
45º
75º
(Vista lateral) (Vista superior)
Unidad interior
Margen de recepción
Control remoto
Control
remoto
Margen de
recepción
Unidad interior
80 100 180
65 mm
100 mm
El ori cio del centro de la
tubería está sobre la lecha.
Ori cio de
la tubería
PRECAUCIÓN
Trabajo Eléctrico
1. El suministro de voltaje deberá ser igual al del voltaje nominal del
acondicionador de aire.
2. Prepare la fuente de alimentación para el uso exclusivo con el
acondicionador de aire.
NOTA
• Tipo de cable : Más de H07RN-F o 245 IEC66 (1,5 mm
2
o más).
• En caso de paredes de bloques, ladrillos, hormigón o de tipo similar, haga
ori cios un diámetro de 5 mm en la pared.
• Inserte tacos para tornillos de montaje 7 apropiados.
NOTA
• Fije las cuatro esquinas y partes inferiores de la placa de instalación con
4 u 6 tornillos de montaje.
PRECAUCIÓN
NOTA
• Haga el trabajo de cableado de modo que deje una capacidad generosa
de cableado.
PRECAUCIÓN
• Se deberá evitar la luz directa del sol sobre el receptor de control a
distancia de la unidad interior.
• El microprocesador de la unidad interior no deberá estar tan cerca de
las fuentes de ruido RF.
(Para los detalles, vea el manual del usuario.)
Si no instala  rmemente la unidad podría causar daños personales o
materiales.
• Este sistema puede conectarse a la corriente de dos formas distintas.
(1) Conexión a cable  jo:
Es preciso incorporar al cable  jo un interruptor o disyuntor que
desconecte todos los polos y disponga de una separación de
contacto de 3 mm como mínimo. Es necesario utilizar un disyuntor
o interruptores homologados.
(2) Conexión mediante un enchufe:
Conecte un cable de alimentación con enchufe y enchúfelo en
una toma de corriente de pared. Deben utilizarse un cable de
alimentación y un enchufe homologados.
1
7
Ori cio del perno de anclaje
Gancho
Gancho
Gancho
Ori cio de
la tubería
Ori cio de
la tubería
Placa de
instalación
Tornillo de montaje
Peso
Unidad interior
Hebra
A 2 m como mínimo del suelo
