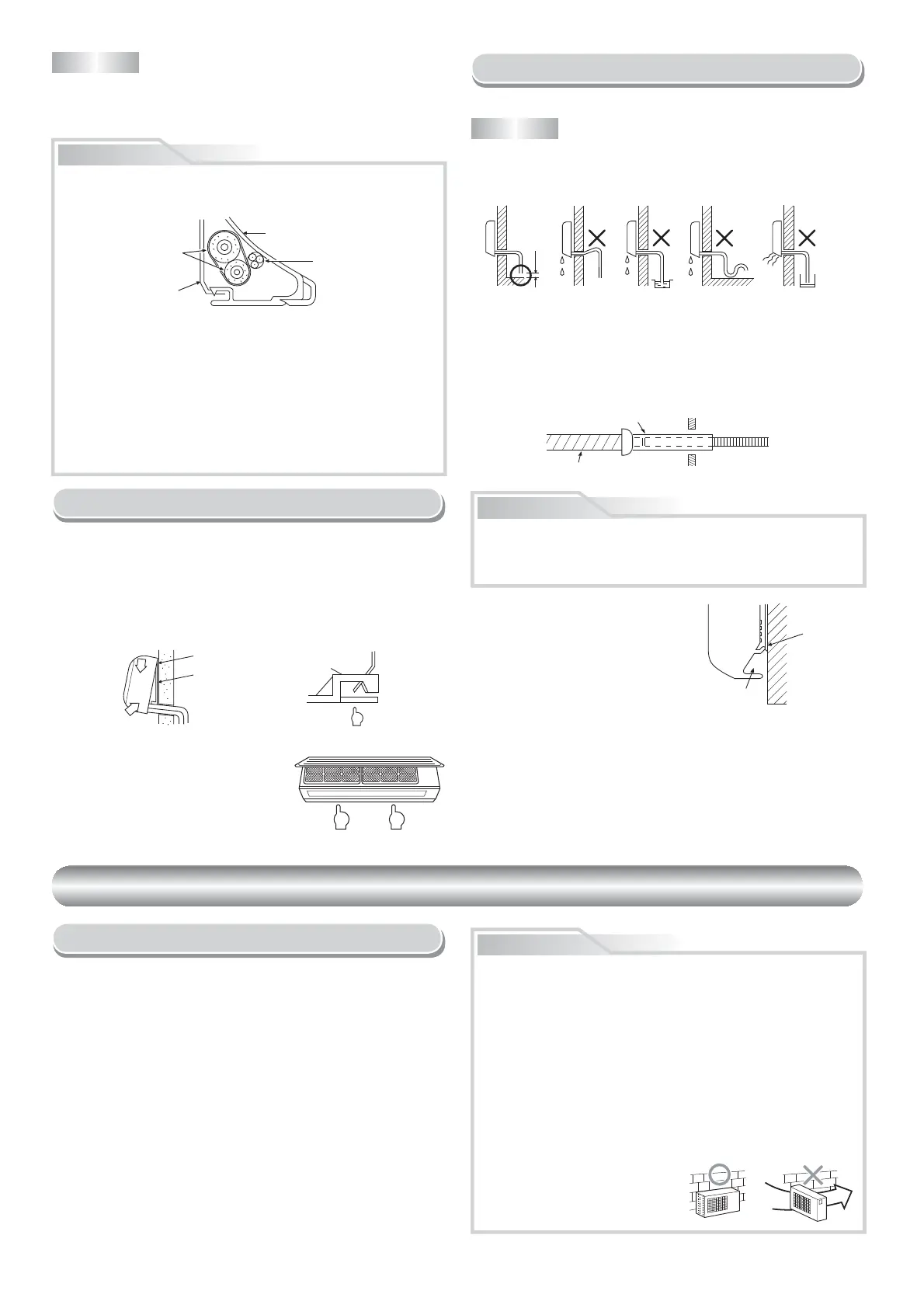

6
Wand
Ablaufführung
Für Leitungen
vorgesehener Bereich
Leitungshülle
Verlängerung des
Ablaufschlauchs
Innenseite des
Raums
Ablaufschlauch
Den Ablaufschlauch
nicht nach oben verlegen.
Den Ablaufschlauch
nicht wellenförmig biegen.
50 mm
oder mehr
Das Ende des
Ablaufschlauchs
nicht in Wasser einlegen.
Das ende des
ablaufschlauchs nicht
in einen Abwasserkanal
einlegen.
HINWEIS
Wenn die Leitung nicht korrekt gebogen wird, kann das Innengerät nicht fest
an der Wand befestigt werden.
Nach dem die Leitungen durch die Leitungsöffnung geführt wurden, sind die
Anschlüsse zu verbinden; danach sind beide Leitungen zu Isolieren.
VORSICHT
Einbau des Innengeräts
• Um das Innengerät wieder von der
Montageplatte abzunehmen, das Gerät
zur Person ziehen, und gleichzeitig die
Unterseite an den bezeichneten Stellen
hochdrücken.
1. Die Leitungen durch die Öffnung in der Wand führen, dann das Innengerät
in die oberen Haken der Montageplatte einhängen.
2. Das Innengerät nach rechts und links drücken, um sich zu vergewissern,
daß das Gerät fest auf der Montageplatte aufgehängt ist.
3. Das Innengerät im unteren Bereich gegen die Wand drücken und den
unteren Teil des Gerät an der Montageplatte einhängen. Am unteren
Bereich des Innengeräts zur Person ziehen, um sich zu vergewissern,
daß das Gerät fest auf der Montageplatte aufsitzt.
Entwässerung
1. Den Ablaufschlauch nach unten weisend anbringen.
2. Die Ablaufwanne mit Wasser füllen und sich vergewissern, daß das Wasser
problemlos nach außen abläuft.
3.
Beim Anschließen der Ablaufschlauch-Verlängerung ist die Verbindungsstelle
der Ablaufschlauch-Verlängerung mit der Leitungshülle abzudecken.
HINWEIS
• Die Öffnung muß so angelegt werden, daß sie zur Außenseite hin schräg
nach unten weist.
Den Ablaufschlauch korrekt verlegen, um eine einwandfreie Entwässerung
zu gewährleisten.
Wenn das Wasser nicht einwandfrei abläuft, kann dies eine Beschädigung
von Gegenständen verursachen.
Dieses Klimagerät ist so konstruiert,
daß das an der Geräterückseite
anhaftende Kondenswasser in die
Ablaufwanne abgeleitet wird. Aus
diesem Grund dürfen Netzkabel und
andere Komponenten nicht an der
Ablaufführung verlegt werden.
VORSICHT
AUSSENGERÄT
Aufstellungsort
• Einen Aufstellort wählen, der ausreichend Platz rund um das Außengerät
bietet, wie in der Zeichnung gezeigt
• Das Gerät an einem Ort aufstellen, der das Gewicht des Geräts
aufnehmen kann und an dem das Betriebsgeräusch sowie die Vibrationen
des Geräts nicht verstärkt werden
• Einen Ort wählen, an dem das Geräusch bzw. die Auslaßluft nicht zu einer
Belästigung der Nachbarn führen könnte
• Der Aufstellort sollte möglichst vor starker Windeinwirkung geschützt sein.
• Am Aufstellort dürfen keine brennbaren Gase vorhanden sein
• Das Gerät darf nicht so aufgestellt weden, daß es zu einer
Durchgangsbehinderung führt
• Wenn das Außengerät in einer erhöhten Position montiert werden soll,
müssen die Füße unbedingt gesichert werden.
• Die für den Anschluss erlaubte Länge beträgt 25 m.
• Die erlaubte Höhe beträgt bis zu 10 m.
• Das Gerät an einem Ort aufstellen, an dem das Ablaufwasser keine
Probleme verursacht
VORSICHT
1. Das Außengerät so installieren, daß die Luftauslässe nicht blockiert
sind.
2. Wenn das Außengerät an einer Stelle montiert wird, die starken
Windeinwirkungen ausgesetzt ist, wie zum Beispiel in Meeresnähe
oder in den oberen Stockwerken eines Hochhauses, muß das
Gebläse mit einer Windhutze oder einer Abschirmung versehen
werden, um einen normalen Betrieb des Gebläses zu gewährleisten.
3. In Gebieten mit starken Winden das Gerät an windgeschützten Stellen
installieren.
4. Eine Installation an folgenden Orten kann zu Problemen führen.
Installieren Sie das Gerät daher nicht an solchen Orten.
• Orte, die mit Maschinenöl verunreinigt sind
• Salzreiche Umgebung, zum Beispiel an der Küste
• Orte, an denen Schwefelgas vorkommt
• Orte, an denen es zu
Hochfrequenzwellen, ausgelöst
zum Beispiel durch Audiogeräte,
Schweißgeräte und medizinische
Geräte, kommenkann
•
Die Zusatzleitungen (zwei) und das Verbindungskabel mit Isolierband fest
zusammenbinden. Bei nach links oder hinten links gerichteten Leitungen
sind nur die Zusatzleitungen (zwei) mit Isolierband zusammenzubinden.
Innengerät
Verbindungskabel
Zusatzleitungen
Montageplatte
• Die Leitungen so anordnen, daß keine der Leitungen aus der Rückplatte
des Innengeräts hervorsteht.
• Die Zusatzleitungen und Anschlußleitungen zusammenbinden, dann
das Isolierband an der Anschlußleitung abschneiden, um ein doppeltes
Umwicheln der Verbindungsstelle zu vermeiden; außerdem sind die
Anschlußstellen mit Vinylband o.ä. zu umwickeln.
• Da die Bildung von Kondensationswasser zu Funktionsstörung des
Geräts führen kann, müssen beide Anschlußleitungen isoliert werden.
(Als lsoliermaterial ist Polyethylen-Schaum zu verwenden.)
•
Beim Biegen einer Leitung darauf achten, daß die Leitung nicht beschädigt
wird.
Starker
wind
Drücken Drücken
1
Hier einhängen.
Montageplatte
Haken
Drücken
(Aushaken)
1
2
Book 1110251253.indb 6 6/18/12 5:52 PM
