7
IT
90°
Obliquità Rugosità Deformazione
Linea
impressa
Svasatura nel
lato interno dell’
apparecchio
Svasatura nel
lato esterno
dell’ apparecchio
Semiraccordo
Dodo di svasatura
Lato lettato
esternamente
Lato lettato
internamente
Usare una chiave per ssare. Usare una chiave torsiometrica per serrare.
Imperial (dado ad alette)
Diametro esterno del tubo in rame R410A
Ø6,35 1,5 a 2,0
Ø9,52 1,5 a 2,0
Ø12,70 2,0 a 2,5
A
Tubo
Stampo
Diametro esterno
del tubo in rame
Strumento R410A
utilizzato
Strumento convenzionale
utilizzato
Ø6,35 0 a 0,5 1,0 a 1,5
Ø9,52 0 a 0,5 1,0 a 1,5
Ø12,70 0 a 0,5 1,0 a 1,5
ATTENZIONE

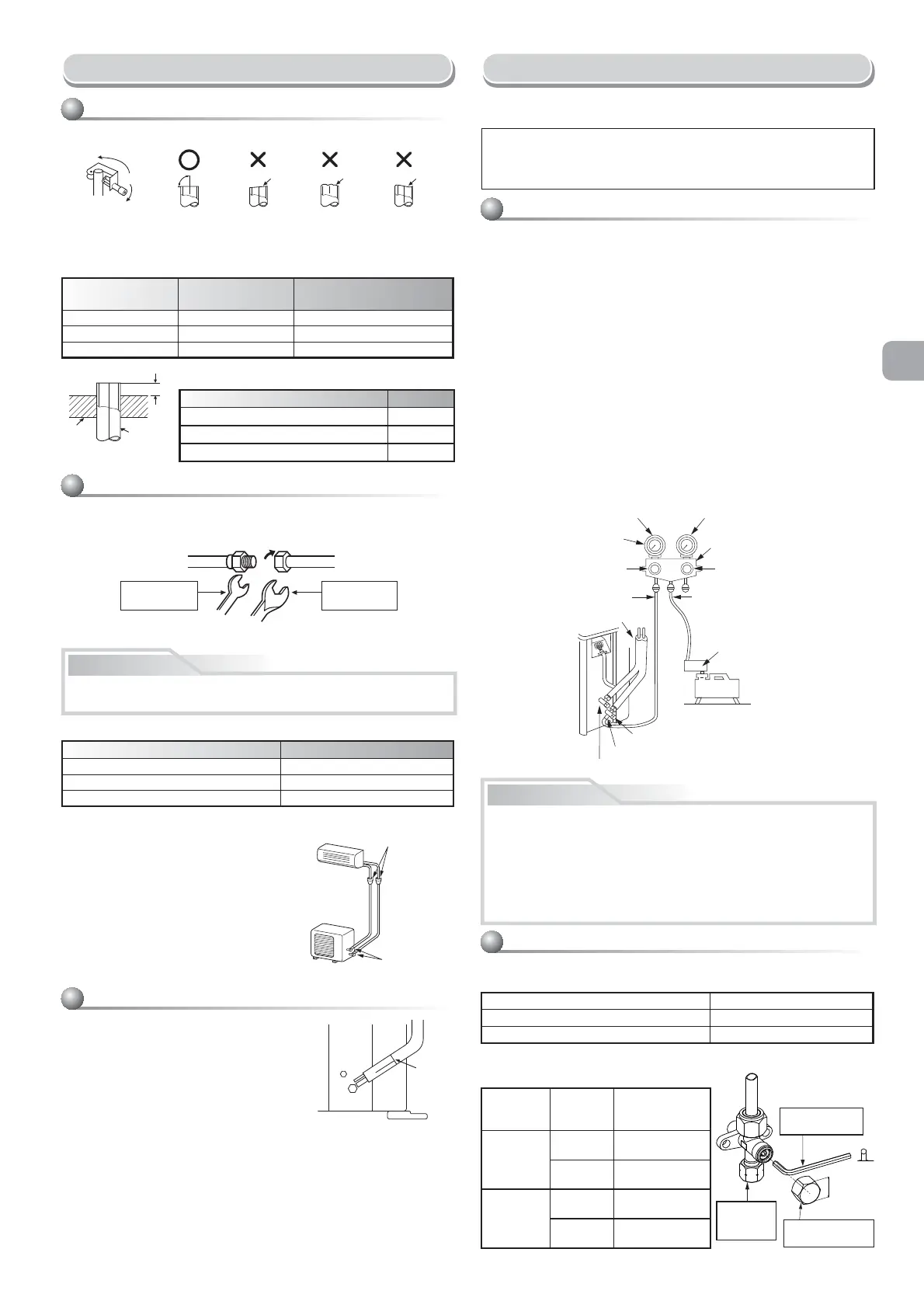

Collegamento dei Tubi del Refrigerante
1. Tagliare il tubo con un tagliatubi.
2. Inserire nel tubo un dado svasato, quindi effettuarne la svasatura.
• Margine di protezione durante la svasatura : A (Unità : mm)
Rigido (tipo a frizione)
Allineare i centri dei tubi di collegamento e stringere il dado di svasatura il più
possibile con le dita. Quindi stringere il dado con una chiave e una chiave
torsiometrica come mostrato nella gura.
Serraggio della giunzione
Non serrare esercitando una forza. Eccessiva, altrimenti il dado potrebbe
rompersi a seconda delle condizioni di installazione.
Evacuazione
Dopo avere collegato il tubo all’apparecchio interno, è possibile eseguire la
depurazione dell’aria.
SPURGO DELL’ARIA
Far uscire l’aria nei tubi di collegamento e nell’unità interna usando la
pompa a vuoto. Non usare il refrigerante nell’unità esterna. Per i dettagli,
fare riferimento al manuale della pompa a vuoto.
•
Coppia di serraggio dei collegamenti del tubo svasato
La pressione di R410A diviene superiore a
quella di R22 (di circa 1,6 volte). Pertanto,
stringere saldamente mediante una chiave
torsiometrica le sezioni di collegamento del
tubo svasato che uniscono le unità interna
ed esterna no a raggiungere il valore della
coppia di serraggio speci cato. La presenza
di collegamenti poco saldi potrebbe causare
non solo perdite di gas, ma anche problemi
nel ciclo di refrigerazione.
1. Come sagomare i tubi
Sagomare i tubi lungo la linea impressa
sull’unità esterna.
2. Come adattare la posizione dei tubi
Posizionare i tubi ad una distanza di 85 mm
dalla linea impressa.
Sagomatura dei tubi
Svasatura
Accertarsi di utilizzare una pompa a vuoto dotata della funzione di prevenzione
della contro corrente, cosicché l’olio presente all’interno della pompa non
ri uisca nei tubi del climatizzatore al momento dell’arresto della pompa.
(Se l’olio della pompa entra in un climatizzatore che utilizza il refrigerante
R410A, potrebbero veri carsi problemi con il ciclo di refrigerazione.)
1. Collegare il tubo di caricamento essibile dalla valvola del collettore alla
porta di servizio della valvola a riempimento a lato gas.
2. Collegare il tubo di caricamento essibile alla porta della pompa a vuoto.
3. Aprire completamente la manopola per la regolazione della pressione
situata a lato della valvola a pressione del collettore.
4. Utilizzare la pompa a vuoto per avviare l’evacuazione. Eseguire
l’operazione per circa 15 minuti se la lunghezza del tubo è pari a 25 metri.
(15 minuti per 25 metri, considerando una capacità della pompa di 27 litri
al minuto) Controllare quindi che la lettura della pressione del composto
sia pari a –101 kPa (–76 cmHg).
5. Chiudere la manopola posta sul lato della pressione bassa della valvola
a pressione del collettore.
6.
Aprire completamente il gambo delle valvole (di entrambi i lati gas e liquido).
7. Rimuovere dalla porta di servizio i tubi di caricamento essibili.
8. Stringere saldamente i cappucci delle valvole.
Uso della pompa a vuoto
(Unità : N·m)
Diametro esterno del tubo in rame Coppia di serraggio
Ø6,35 mm 14 a 18 (1,4 a 1,8 kgf·m)
Ø9,52 mm 33 a 42 (3,3 a 4,2 kgf·m)
Ø12,70 mm 50 a 62 (5,0 a 6,2 kgf·m)
Valvola a riempimento a lato liguido
Porta di servizio (Piolo di valvola (Scenario spillo))
Valvola a riempimento a lato gas
Pompa a
vuoto
Adattatore di pompa a vuoto per
prevenzione di contro corrente
(Per R410A solament)
Tubo di caricamento essibile
(Per R410A solament)
Manopola del lato di alta
pressione (Deve essere
chiuso pienamento)
Valvola del collettore
Indicatore di pressione
Indicatore di pressione composto
Manopola del lato
di bassa pressione
Tubo di caricamento
essibile (Per R410A solament)
Tubo di collegamento
–101 kPa
(–76 cmHg)
ATTENZIONE
•
DURANTE L’INSTALLAZIONE DEI TUBI TENERE PRESENTI 5 PUNTI
FONDAMENTALI.
(1)
Eliminare la polvere e l’umidità (all’interno dei tubi di collegamento).
(2) Stringere le giunzioni (far i tubi e l’unità).
(3) Far uscire l’aria nei tubi di collegamento usando la POMPA A VUOTO.
(4) Veri care che non ci siano perdite di gas (punti di giunzione).
(5) Assicurarsi di aprire completamente le valvole imballate prima del
funzionamento.
Precauzioni nel maneggio delle valvole compatte
• Aprire del tutto il gambo della valvola, ma non tentare di aprirlo al di là
dell’arresto.
• Serrare con fermezza il puntalino della valvola con le coppie di torsione
riportate nella tabella seguente.
Dimensioni del tubo per le valvole compatte Misura della chiave esagonale
12,70 mm o meno A = 4 mm
15,88 mm A = 5 mm
H
È necessaria una
chiave esagonale.
Puntalino
dell’apertura
di servizio
Puntalino del
gambo della valvola
Puntalino
Misura del
puntalino
(H)
Coppia torcente
Puntalino
del gambo
della
valvola
H17 - H19
14~18 N·m
(1,4 to 1,8 kgf·m)
H22 - H30
33~42 N·m
(3,3 to 4,2 kgf·m)
Puntalino
dell’apertura
di servizio
H14
8~12 N·m
(0,8 to 1,2 kgf·m)
H17
14~18 N·m
(1,4 to 1,8 kgf·m)
Book 1110251253.indb 7 6/18/12 5:52 PM
