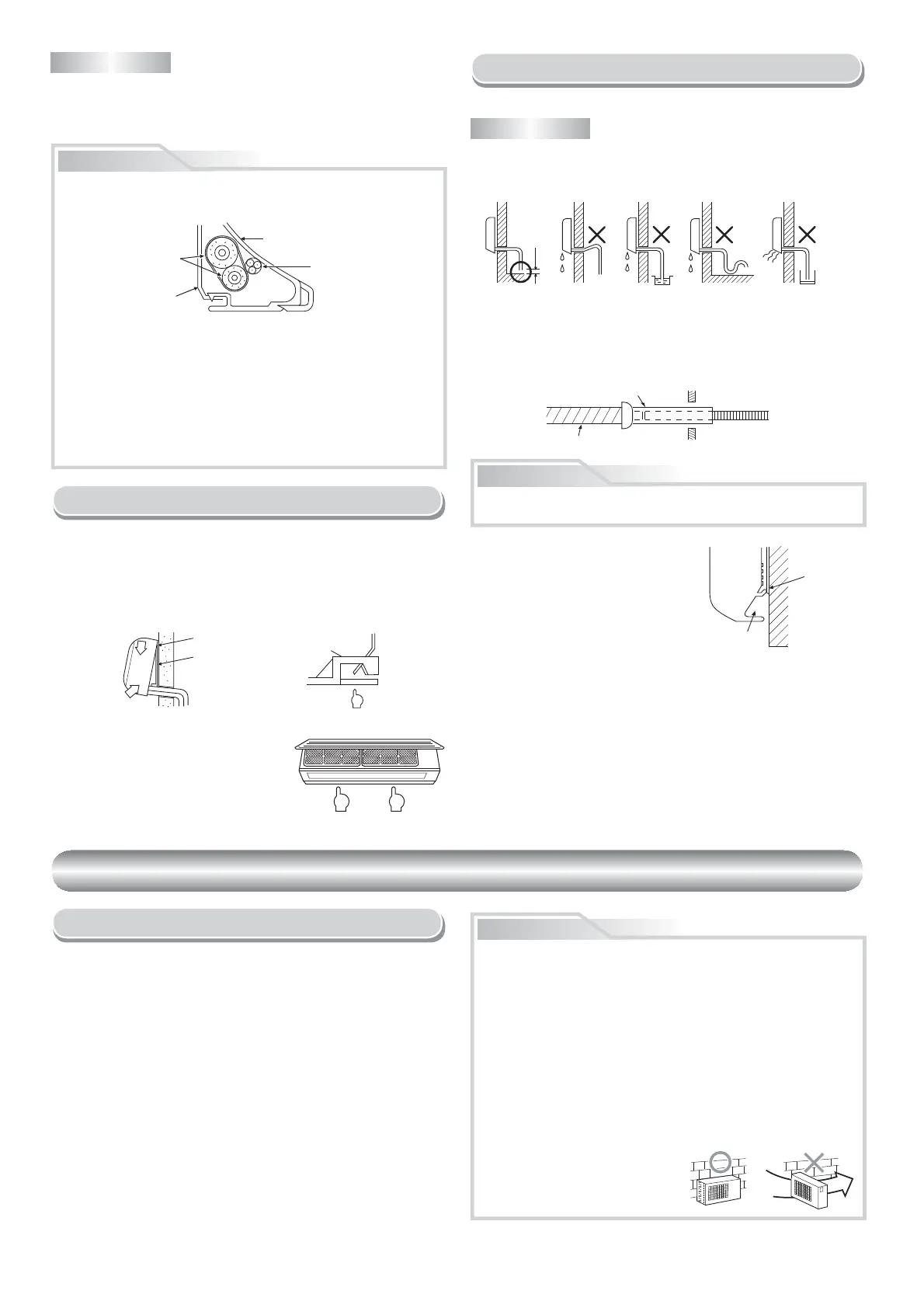

6
Afvoergeleider
Ruimte voor
leidingen
Muur
Leiding
Afvoerverlengslang
Binnenshuis
Afvoerslang
Zorg ervoor dat
de afvoerslang
niet oploopt.
Laat de
afvoerslang
niet golven.
50 mm
of meer
Steek het uiteinde
van de afvoerslang
niet in water.
Plaats het uiteinde
van de afvoerslang
niet in het afvoerkanaal.
OPMERKING
Indien de leiding niet goed is gebogen kan de binnenmodule niet stevig op
de muur zitten.
Steek de verbindingsleiding door de het leidinggat, sluit de leiding aan op de
hulpleidingen en omwikkel ze met tape.
OPGELET
Binnenmodule Bevestigen
• Om de binnenmodule los te maken van de
montageplaat, trekt u ze naar u toe terwijl
u de onderkant op de aangegeven punten
omhoog duwt.
1. Voer de leiding door de opening in de muur en haak de binnenmodule vast
aan de haken bovenaan de montageplaat.
2. Zwenk de binnenmodule naar rechts en naar links om na te gaan of ze
stevig op de montageplaat zit.
3. Druk de binnenmodule tegen de muur en haak ze vast onderaan de
montageplaat. Trek de binnenmodule naar u toe om te controleren of ze
goed is vastgehaakt aan de montageplaat.
Afvoer
1. Zorg ervoor dat de afvoerslang a oopt.
2. Giet water in het afvoercarter en controleer of het water wordt afgevoerd.
3. Wanneer u de afvoerverlengslang aansluit, moet u de verbinding
afschermen met een stuk leiding.
OPMERKING
• Het gat moet lichtjes schuin omlaag naar buiten toe zijn geboord.
Deze air conditioner is uitgerust om
condensvocht dat achteraan op de
binnenmodule wordt gevormd op te vangen
en naar het afvoercarter te leiden.
Plaats het netsnoer en andere onderdelen
dan ook niet boven de afvoergeleider.
OPGELET
BUITENMODULE
Installatieplaats
• Een plaats met voldoende ruimte rond de binnenmodule, zoals
aangegeven in de afbeelding.
• Een plaats die het gewicht van de buitenmodule kan dragen en geen lawaai
noch trillingen versterkt.
• Een plaats waar het lawaai en de afvoerlucht de buren niet stoort.
• Een plaats die niet is blootgesteld aan krachtige wind.
• Een plaats waar geen ontvlambare gassen lekken.
• Een plaats waar het toestel de doorgang niet belemmert.
• Wanneer de buitenmodule verhoogd dient te worden geïnstalleerd, moeten
de voetjes worden verankerd.
• De maximaal toegelaten lengte van de verbindingsleiding is 25 m.
• De maximale hoogte is 10 m.
• Een plaats waar het afvoerwater geen problemen geeft.
OPGELET
1. Installeer de buitenmodule zo dat de luchtafvoer niet wordt
belemmerd.
2. Wanneer de buitenmodule wordt geünstalleerd op een plaats die
steeds is blootgesteld aan krachtige wind, zoals bijvoorbeeld aan de
kust of op een hoge verdieping, moet de normale ventilatorwerking
worden beveiligd met een kanaal of windscherm.
3. Installeer het toestel op winderige plaatsen zo dat er geen wind in
kan blazen.
4. Installatie op de volgende plaatsen kan problemen geven.
Installeer het toestel niet op de volgende plaatsen.
• Een plaats die is bevuild met machineolie.
• Een zoute omgeving zoals bijvoorbeeld de kust.
• Een plaats met een hoge zwavelgasconcentratie.
• Een plaats waar hoogfrequente golven worden gegenereerd,
bijvoorbeeld
door audio-apparatuur,
lasapparatuur en
medische uitrusting.
• Omwikkel de hulpleidingen (twee) en de verbindingskabel stevig met
tape. Bij leidingen links en links achteraan, omwikkelt u alleen de
hulpleidingen (twee) met tape.
Binnenmodule
Verbindingskabel
Hulpleidingen
Installatieplaat
• Plaats leidingen zorgvuldig zodat ze niet uit de rugplaat van de
binnenmodule steken.
• Sluit hulpleidingen en verbindingsleidingen zorgvuldig op elkaar aan
en snij de isolatietape rond de verbindingsleiding af om te voorkomen
dat de verbinding dubbel is omwikkeld, en verzegel de verbinding met
vinyltape e.d.
• Dauw kan de werking van de machine verstoren, zodat beide
verbindingsleidingen moeten worden geïsoleerd. (Gebruik
polyethyleenschuim als isolatiemateriaal.)
• Let op dat u de leiding bij het buigen niet verplettert.
Plaats de afvoerleiding zo dat de afvoer niet wordt belemmerd.
Een verkeerde afvoer kan resulteren in condensvorming.
Drukken Drukken
1
Hier vasthaken.
Installatieplaat
Haakje
Drukken
(loshaken)
1
2
Krachtige
wind
