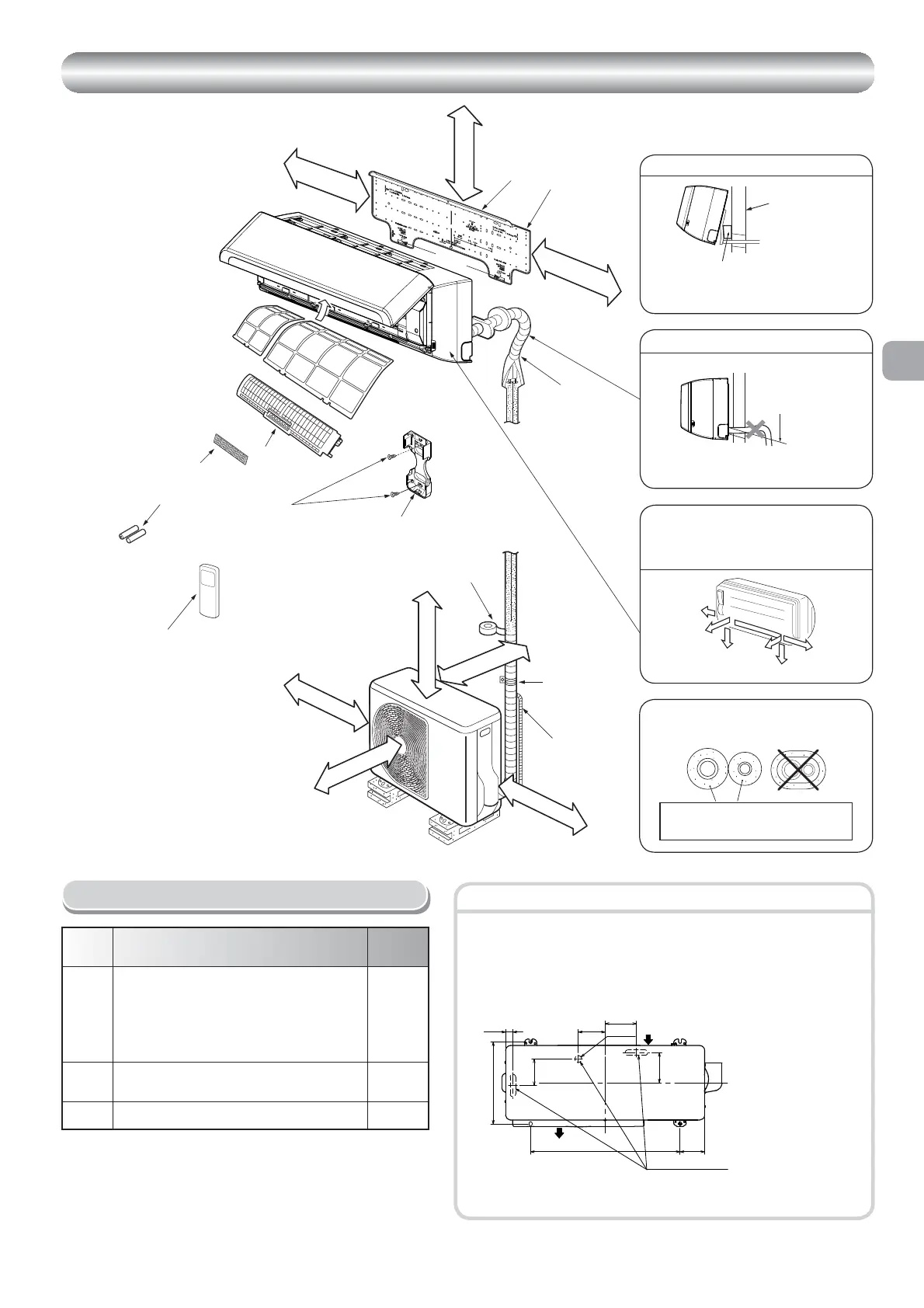

SCHEMA DI INSTALLAZIONE DELL’ UNITÀ INTERNA E DELL’ UNITÀ ESTERNA
SCHEMA DI INSTALLAZIONE DELL’ UNITÀ INTERNA E DELL’ UNITÀ ESTERNA
Codice
parte
Nome dello parti Quantità
A
Tubo di raffreddamento
Lato liquido : Ø6,35 mm
Lato gas : Ø9,52 mm
(B10, B13N3KVP Series)
: Ø12,7 mm
(B16N3KVP Series)
Ciascuno
B
Mamteriale isolante del tubo
(polietilene espanso, spessore 6 mm)
1
C
Mastice, nastri PVC Ciascuno
Componenti di Installazione Opzionali
• Fissare l’apparecchio esterno con gli appositi bulloni e dadi di bloccaggio nel
caso sia esposto a forti venti.
•
Utilizzare dadi e bulloni di ancoraggio da Ø8 o Ø10 mm.
• Se è necessario scaricare l’acqua di sbrinamento, applicare il rubinetto di
scarico 9 e i tappi a tenuta idraulica ! alla piastra inferiore dell’unità
esterna prima dell’installazione.
Fissaggio dei bulloni dell’apparecchio esterno
Isolamento dei tubi del refrigerante isolare
i tubi separatamente, non insieme.
2
3
8
6
4
Inserire il cuscinetto tra l’unità interna e
la parete e inclinare l’unità interna per un
funzionamento più ef ciente.
Per i tubi a sinistra sul retro e a sinistra
Parete
Accertarsi di disporre il tubo di scarico
inclinato verso il basso.
Non far allentare il tubo di scarico.
Tagliare il foro per il
tubo leggermente
inclinato.
I tubi ausiliari possono essere collegati a
sinistra, posteriormente a sinistra,
posteriormente a destra, a destra, basso
a destra, o basso a sinistra.
Destra
Posteriormente
a destra
In basso
a destra
Posterior-
mente
a sinistra
In basso a sinistra
Sinistra
1
Pile
Vite per legno
a testa svasata
Supporto per il
telecomando
Nastro in vinile
Applicare dopo avere effettuato
una prova di drenaggio.
Telecomando senza li
Sella
Tubo di scarico di
prolungamento
(Non in dotazione,
fornito dall’installatore)
Tubo schermato
Filtro
(Filtro dell’aria sul retro.)
Filtro dell’aria
Gancio
Lastra di
installazione
Gancio
65 mm o più
170 mm o più
170 mm o più
600 mm o più
100 mm o più
100 mm o più
600 mm o più
600 mm o più
Nota :
• Per informazioni dettagliate sugli accessori e i
componenti installati fare riferimento alla scheda
accessori.
• Alcune illustrazioni possono non corrispondere
con le componenti effettive.
5
Filtro
Scarico
Entrata aria
Uscita aria
125 mm
108 mm
Ø25 mm
29 mm
330 mm
106 mm
121 mm
99 mm600 mm
w
Quando si utilizza un’unità esterna multisistema, fare riferimento al
manuale di installazione fornito con il relativo modello.
* La valvola di scolo
e il rivestimento
impermeabile sono
inclusi nell’unità
esterna.
Polietilene espanso resistente al
calore dallo spessore di 6 mm
