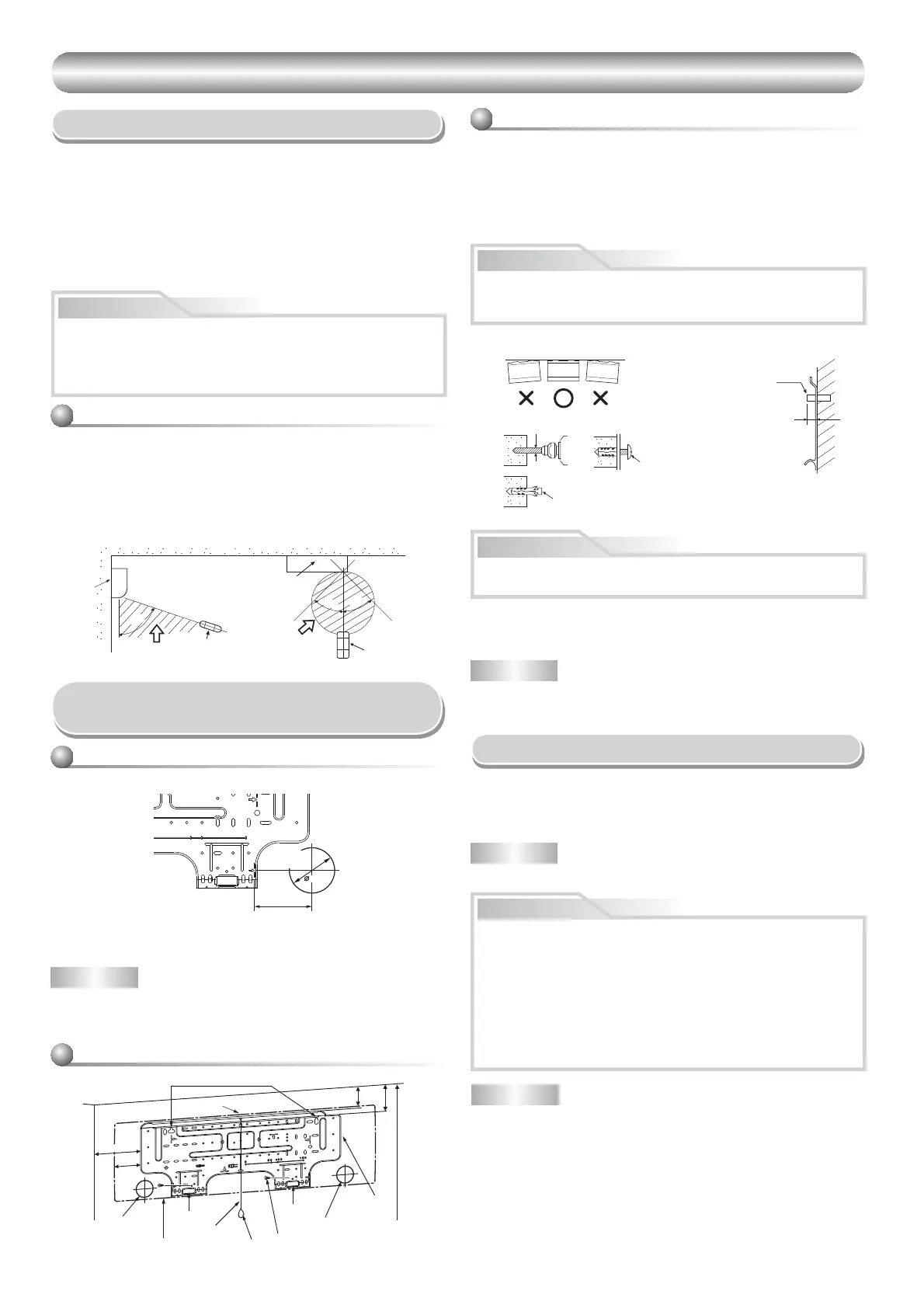

4
7
Lastra di installazione
(Tenere orizzontale.)
Foro dal diametro di 5 mm
Dispositivo di ancoraggio a graffa
(parti locoli)
Vite di montaggio
Ø4 x 25R
Bullone di ancoraggio
Sporgenza di
15 mm o meno
UNITÀ INTERNA
UNITÀ INTERNA
Luogo per l’Installazione
Telecomando
Un luogo in cui non ci siano ostacoli come tendaggi che possano bloccare
il segnale dal telecomando
Non collocare il telecomando in luoghi esposti alla luce solare diretta o
vicino a fonti di calore, come stufe.
Tenere il telecomando ad almeno 1 m di distanza dal televisore o
dall’apparecchio stereo più vicino. (Ciò è necessario per evitare disturbi
nell’immagine o interferenze acustiche.)
La posizione del telecomando deve essere determinata come illustrato qui
sotto.
Apertura di un Foro e Installazione
della Lastra di Installazione
NOTA
Quando su trapana un muro che contiene una lamiera stirata, una rete
metallica o un rivestimento metallico, accertarsi di usare un anello per il
bordo del foro per il tubo in vendita a parte.
Apertura di un foro
Quando si installano i tubi del refrigerante dal retro
Installazione della lastra di installazione
Quando la lastra di installazione viene installata
direttamente sulla parete
1. Fissare saldamente la lastra di installazione sulla parete avvitandola nella
parte superiore e nella parte inferiore per agganciarvi l’unità interna.
2. Per montare la lastra di installazione su una parete di cemento con i bulloni
di ancoraggio, utilizzare i fori per i bulloni di ancoraggio come illustrato nella
gura seguente.
3. Installare la lastra di installazione orizzontalmente nella parete.
1.
Dopo aver determinato la posizione del foro per il tubo con la lastra di
installazione (
¨), trapanare il foro per il tubo (Ø65 mm) con una leggera
inclinazion a scendere verso l’esterno.
Un luogo che consente di lasciare spazio attorno all’unità interna come
mostrato nello schema
Un luogo in cui non ci siano ostacoli vicino all’apertura di entrata e
all’apertura di uscita dell’aria
Un luogo che consente una facile installazione dei tubi da collegare all’unit
à esterna
Un luogo che consente l’apertura del pannello anteriore
L’unità interna deve essere installata in modo che la sua parte superiore
si trovi ad almeno 2 m di altezza. Evitare inoltre di collocare alcun oggetto
sill’unità interna.
ATTENZIONE
45º
45º
75º
(Vista di  anco) (Vista dall’alto)
Unità interna
Campo di ricezione
Telecomando
Telecomando
Campo di
ricezione
Unità interna
80 100 180
65 mm
100 mm
Il centro del foro per il
tubo è sopra la freccia.
Foro per
il tubo
ATTENZIONE
Lavori Elettrici
1. La tensione della fonte di alimentazione deve essere identica alla tensione
nominale del condizionatore d’aria.
2. Preparare la fonte di alimentazione per l’uso esclusivo con il
condizionatore d’aria.
NOTA
• Tipo lo : Superiore H07RN-F o 245 IEC66 (1,5 mm
2
o più).
Nel caso di muri di blocchi, mattoni, cemento o simili, praticare dei fori con un
diametro di 5 mm nella parete.
Inserire i dispositivi di ancoraggio a graffa per le viti adatte di montaggio 7.
NOTA
Fissare i quattro angoli e le parti inferiori della base di installazione utilizzando
da 4 a 6 viti di montaggio per installarlo.
ATTENZIONE
NOTA
Realizzare una rete di collegamenti elettrici che garantisca una capacità di
carico abbondante.
ATTENZIONE
Evitare che la luce solare diretta colpisca il ricevitore senza  li dell’unità
interna.
Il microprocessore dell’unità interna non deve essere troppo vicino a
fonti di rumore RF.
(Per i dettagli, fare riferimento al manuale di istruzioni.)
Quando si installa la lastra di installazione con la vite di montaggio, non
usare il foro per il bullone di ancoraggio, perché l’unità potrebbe cadere
causando lesioni alle persone e danni materiali.
Un’installazione non salda dell’unità può essere causa di lesioni alle
persone e di danni materiali nel caso in cuil l’unità dovesse cadere.
Questo apparecchio può essere collegato alla rete elettrica in uno dei
seguenti due modi.
(1) Collegamento ad un circuito  sso:
Nel circuito elettrico deve essere incorporato un interruttore che
scolleghi tutti i poli e che disponga di almeno 3 mm di spazio.
Utilizzare un interruttore a norma.
(2) Collegamento con spina di alimentazione:
Collegare la spina al cavo di alimentazione e inserirla nella
presa elettrica. È necessario utilizzare una spina e un cavo di
alimentazione omologati.
1
7
Foro per il bullone di ancoraggio
Gancio
Gancio
Gancio
Foro per
il tubo
Foro per il tubo
Lastra di
installazione
Vite di montaggio
Peso
Unità interna
Filo
2 m o più dal pavimento
82,562
170
85
Book 1110251253.indb 4 6/18/12 5:51 PM
