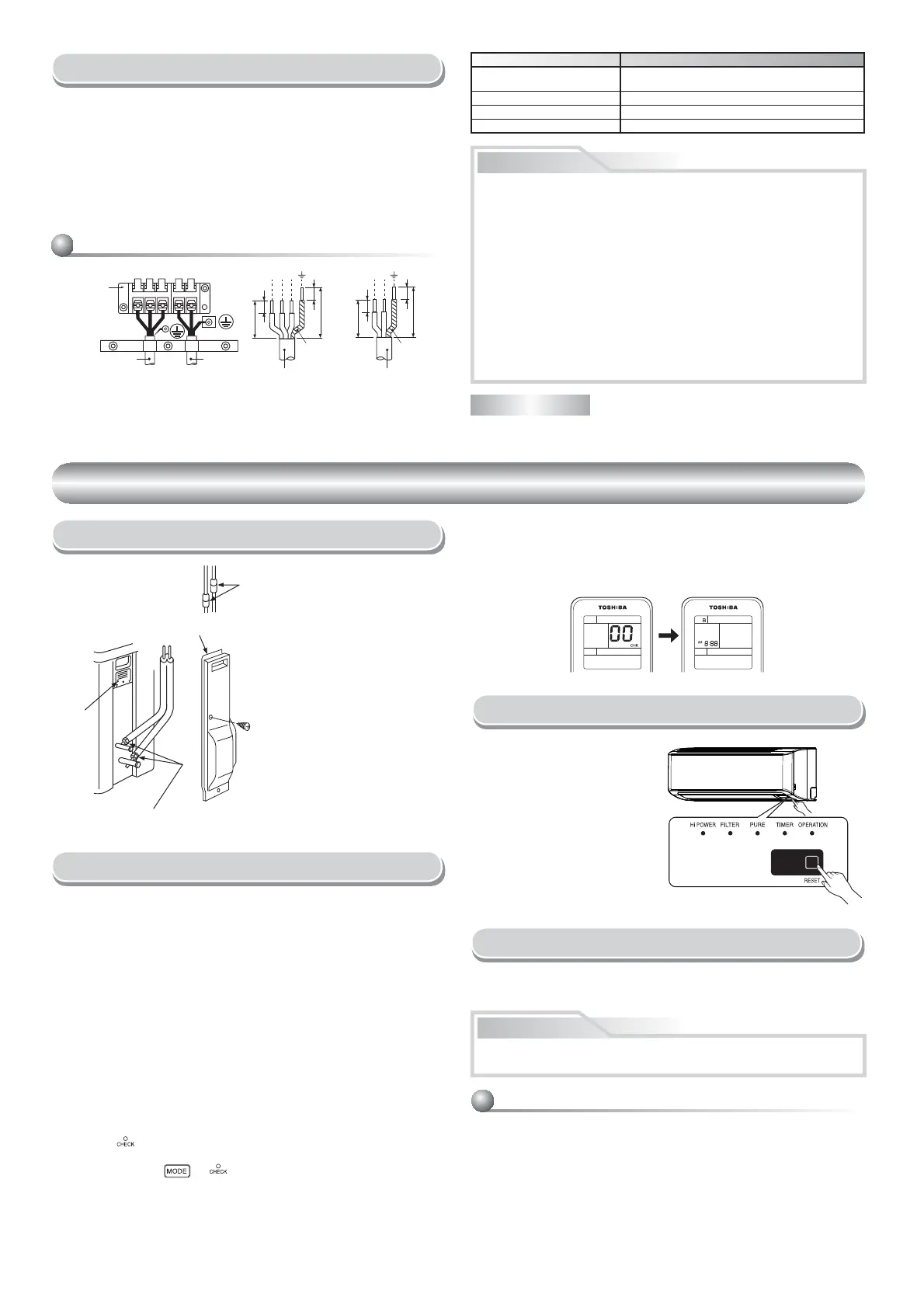

8
Model B10, B13, B16N3KVP Series
Voeding
50Hz, 220 – 240 V Enkelfazig
60Hz, 220 V Enkelfazig
Maximum stroomsterkte 11A
Stekker & zekering 15A
Netsnoer H07RN-F of 245 IEC66 (1,5 mm
2
of meer)
OVERIGE
Gaslektest
Testwerking
Automatische Herstart Instellen
Automatisch Herstarten instellen
Afstandsbediening keuze A-B
Opmerking : 1. Herhaal de bovengenoemde stappen om de
afstandsbediening terug te zetten op A.
2. De afstandsbediening toont voor A geen “A” in de display.
3. De standaardinstelling van de afstandsbediening is van
fabriekswege A.
Voor afzonderlijk gebruik van de afstandsbediening, wanneer de
binneneenheden van 2 airconditioners dicht bij elkaar geïnstalleerd zijn.
De afstandsbediening op B instellen
1. Druk op de RESET-toets op de binneneenheid, om de airconditioner in te
schakelen.
2. Richt de afstandsbediening op de binneneenheid.
3. Houdt de
-toets op de afstandsbediening met de punt van een pen
ingedrukt. In de display verschijnt “00”.
4. Druk gelijktijdig op
en . In de display verschijnt “B”, “00”
verdwijnt en de airconditioner wordt uitgeschakeld. De afstandsbediening
B is opgeslagen.
• Wanneer twee binneneenheden in dezelfde kamer of in twee naastgelegen
kamers zijn geïnstalleerd, is het bij bediening van een eenheid mogelijk
dat beide eenheden het signaal van de afstandsbediening gelijktijdig
ontvangen en hierop reageren. In dat geval kan een normale werking toch
worden bekomen door één van de afstandsbedieningen op B in te stellen
(Beide zijn bij levering standaard ingesteld op A).
• Het signaal van de afstandsbediening wordt niet ontvangen wanneer de
instellingen van de binneneenheid en van de afstandsbediening niet gelijk
zijn.
• Bij het aansluiten van de leidingen en kabels is er geen relatie tussen
instelling A/B en kamer A/B.
• Controleer de opruimmoerver-
bindingen op gaslekken met
behulp van een gaslekdetector
of zeepsop.
Dit toestel is zo ontworpen dat het na een stroomuitval automatisch kan
herstarten in dezelfde stand als voor de stroomuitval.
Striplengte verbindingskabel
01
01
01
01
30 30
40 40
L
N
1
2
3
1
2
L
N
3
Verbindingskabel Netsnoer
Aar
dingsdraad
Aar
dingsdraad
Verbindingskabel
Klemmenblok
Netsnoer
OPMERKING : Verbindingskabel
• Draadtype : Meer dan H07RN-F of 245 IEC66 (1,0 mm
2
of meer).
OPGELET
Controleer de plaatsen
voor de binnenmodule.
Deksel
schakelkast
Controleer de plaatsen voor
de buitenmodule.
Klep afdekkap
Informatie
• Bij een foutieve elektrische aansluiting kunnen sommige onderdelen
worden beschadigd.
• Zorg ervoor dat u voldoet aan de plaatselijke voorschriften met
betrekking tot de bekabeling tussen binnen- en buitenmodule
(kabelmaat en bedradingsmethode, enz.).
• Elke draad moet goed zijn aangesloten.
• Voor de voeding van deze airconditioner moet de installatiezekering
(15A) worden gebruikt.
• Een verkeerde of onvolledige bedrading veroorzaakt brand of rook.
• Sluit alleen de air conditioner aan op het stopcontact.
• Dit toestel kan worden aangesloten op een stopcontact.
Aansluiting op vaste bedrading: De vaste bedrading moet zijn
voorzien van een schakelaar die alle polen bedient en met een
contactscheiding van minstens 3 mm.
Om de TEST RUN (COOL) mode
te activeren, houdt u de RESET
10 seconden ingedrukt.
(Er weerklinkt een korte pieptoon.)
Dit product wordt geleverd met de Automatisch Herstarten-functie
uitgeschakeld. Schakel ze desgewenst aan.
Bedrading
1. Haal de kraandop van de buiteneenheid.
2. Sluit de verbindingskabel aan op het klemmenblok van de binnen- en
buitenmodule zoals de cijfers aangeven.
3. Maak bij het aansluiten van de verbindingskabel op de buitenmodule een lus
zoals afgebeeld in het installatieschema van de binnen- en buitenmodule,
om te voorkomen dat er water in de buitenmodule terechtkomt.
4. Isoleer ongebruikte kabels (geleiders) van water die in de buitenmodule
terecht mocht komen. Zorg ervoor dat ze niet in contact komen met
elektrische of metalen onderdelen.
RESET knop
1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om
de bedrijfsfunctie te starten (3 pieptonen en het OPERATION-lampje
knippert, gedurende 5 seconden, 5 keer per seconde).
2. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om
de bedrijfsfunctie te annuleren (3 pieptonen maar het OPERATION-
lampje knippert niet).
• Indien ON-timer of OFF-timer ingesteld zijn, wordt AUTO RESTART
OPERATION niet geactiveerd.
Book 1110251253.indb 8 6/18/12 5:53 PM
