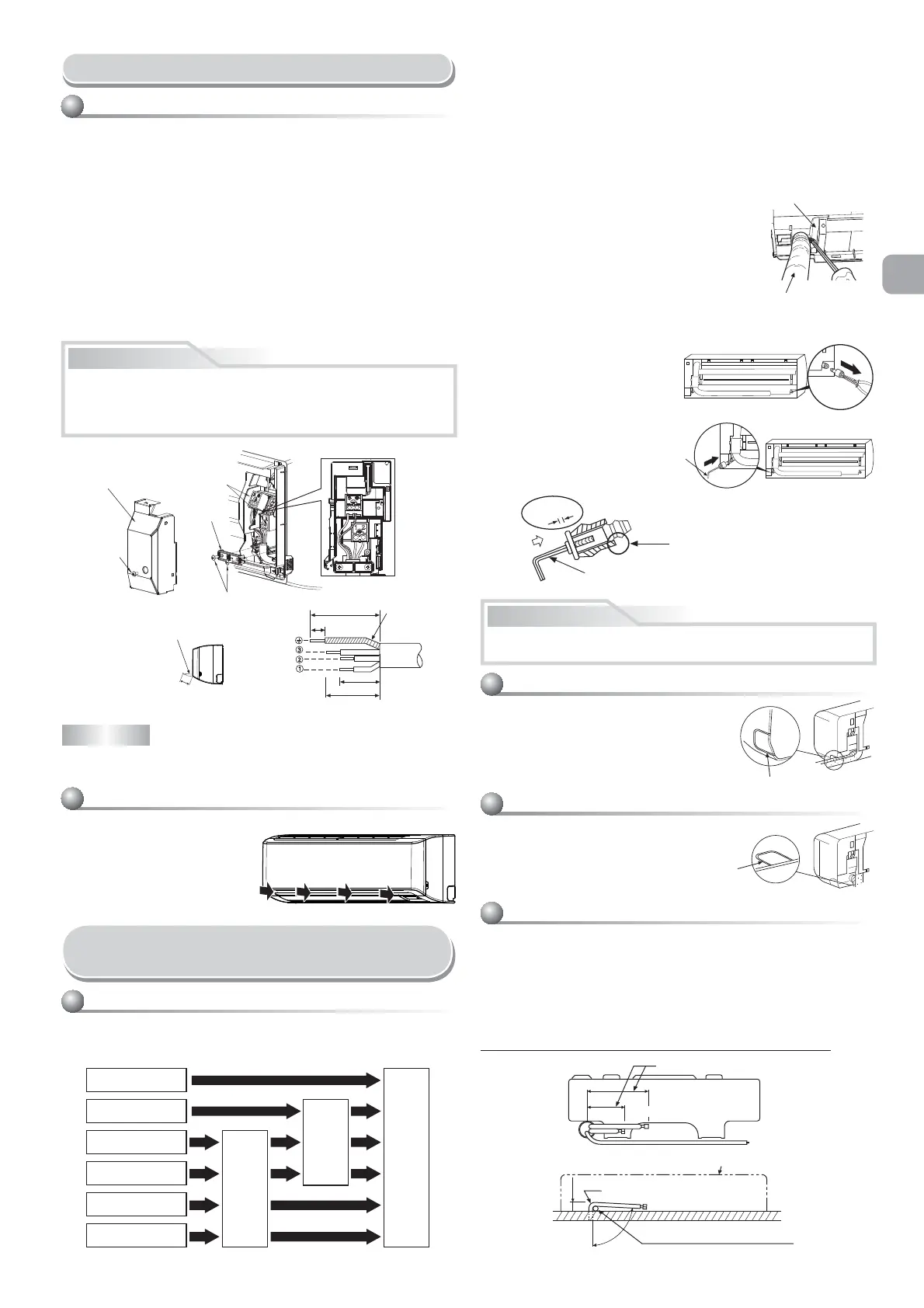

Toshiba RAS-B10 Series - Conexión de Cables; Instalación la Tubería y el Tubo de Desagüe

5
ES
4 mm
No utilice aceite lubricante (aceite para
maquinaria refrigerante) al insertar la
tapa del desagüe. Su uso provoca que
el enchufe se deteriore y tenga fugas.
Inserte una llave
hexagonal (4 mm).
Sin
espacio
* Como la condensación produce problemas en el equipo, asegúrese de aislar
las dos tubarías de conexión. (Utilice espuma de polietileno como material
aislante.)
Formación la tubería y el tubo de desagüe
1. Tapa precortada
Corte con unos alicates la pestaña en el lado izquierdo o derecho del panel
frontal para la conexión izquierda o derecha y la pestaña en el lado inferior
izquierdo o derecho del panel frontal para la conexión inferior izquierda o
derecha.
2. Cambio del tubo del desagüe
Para los desagües de las conexiones izquierda, inferior izquierda y posterior
izquierda, es necesario cambiar el tubo y la tapa del desagüe.
Cómo quitar la tapa de drenaje
Sujete la tapa de drenaje utilizando
alicantes puntiagudos y sáquela.
Cómo quitar la manguera de drenaje
• La manguera de drenaje se puede retirar quitando
el tornillo que  ja la manguera de drenaje y a
continuación estirando la manguera de drenaje.
• Cuando retire la manguera de drenaje, tenga
cuidado con cualquier borde a lado de acero.
Los bordes pueden causar heridas.
• Para instalar la manguera de drenaje, introduzca
la manguera de drenaje con  rmeza hasta que la
parte de conexión haga contacto con el aislador
térmico, y fíjelo con el tornillo original.
Forma de  jar el tapón de desagüe
1) Inserte una llave hexagonal
(4 mm) en el centro.
2) Inserte  rmemente el tapón
de desagüe.
Para evitar pérdidas de agua, inserte con  rmeza el tubo y la tapa del
desagüe.
Para las tuberías derecho o izquierdo
• Después de trazar un surco con un cuchillo
o un punzón alrededor de la pestaña del
panel frontal, córtela con unas tijeras o una
herramienta similar.
Para las tuberías inferior derecho o inferior
izquierdo
• Después de trazar un surco con un
cuchillo o un punzón alrededor de la
pestaña del panel frontal, córtela con
unas tijeras o una herramienta similar.
Conexión del lado izquierdo de la tubería
• Doble la tubería de conexión de tal manera que quede tendida entre 43 mm
sobre la super cie de la pared. Si la tubería de conexión fuese tendida más
allá de los 43 mm sobre la super cie de la pared, la unidad interior podría ser
inestable en la pared.
Cuando doble la tubería de conexión, asegúrese de utilizar un torcedor de
resortes para no estrujar la tubería.
Doble la tubería de conexión dentro de un radio de 30 mm.
Conexión de la tubería después de la instalación de la unidad ( gura)
Procedimiento para instalar la rejilla de entrada
de aire en la unidad interior
• Para instalar la rejilla de entrada
de aire ha de realizarse el
procedimiento inverso a su
extracción.
Conexión de Cables
El cableado del cable de conexión puede realizarse sin quitar el panel
frontal.
1. Extraiga la rejilla de entrada de aire.
Tire de la rejilla de entrada de aire hacia fuera para abrirla.
2. Quite la tapa de los terminales y el cable con abrazadera.
3. Inserte el cable de conexión (según los códigos locales) en el ori cio de
la tubería de la pared.
4. Saque el cable de conexión a través de la ranura del cable del panel
posterior hasta que sobresalga aproximadamente 20 cm.
5. Inserte el cable de conexión completamente en el bloque de terminales y
asegúrelo fuertemente con un tornillo.
6. Tensamiento de torsión a par : 1,2 N·m (0,12 kgf·m)
7. Asegure el cable de conexión con el cable con abrazadera.
8. Fije la cubierta del terminal, el cojinete de la placa trasera y la rejilla de
entrada de aire de la unidad interior.
Cómo conectar el cable de conexión
NOTA
• Utilice sólo cable trenzado.
• Tipo de cable : Más de H07RN-F o 245 IEC66 (1,0 mm
2
o más).
PRECAUCIÓN
PRECAUCIÓN
270 mm
230 mm
43 mm
80°
Lado líquido
Lado de gas
(Al lado del frente del destello)
Contorno de la unidad interior
R 30 mm (Utilice polisin (núcleo de
polietileno) o similar para tubería  exible.)
Utilice la manija del destornillador, etc.
• Asegúrese de consultar con la etiqueta del diagrama del sistema de
cableado en el interior del panel frontal.
• Compruebe los códigos eléctricos locales, así como las instruciones o
limitaciones especí cas del cableado.
Posterior derecho
Posterior izquierdo
Inferior izquierdo
Izquierdo
Inferior derecho
Derecho
Tapa precortada
Cambio del tubo de desagüe
Preparación de la tubería
Instalación la Tubería y el
Tubo de Desagüe
Aislante térmico
Manguera de drenaje
Corte
Corte
3
Cable con
abrazadera
Bloque de
terminales
Cubierta del terminal
Tornillo
Tornillo
Línea de tierra
Cable de conexión
Pelado del cable de conexión
aproximadamente 20 cm
100 mm
10 mm
90 mm
45 mm
