DE

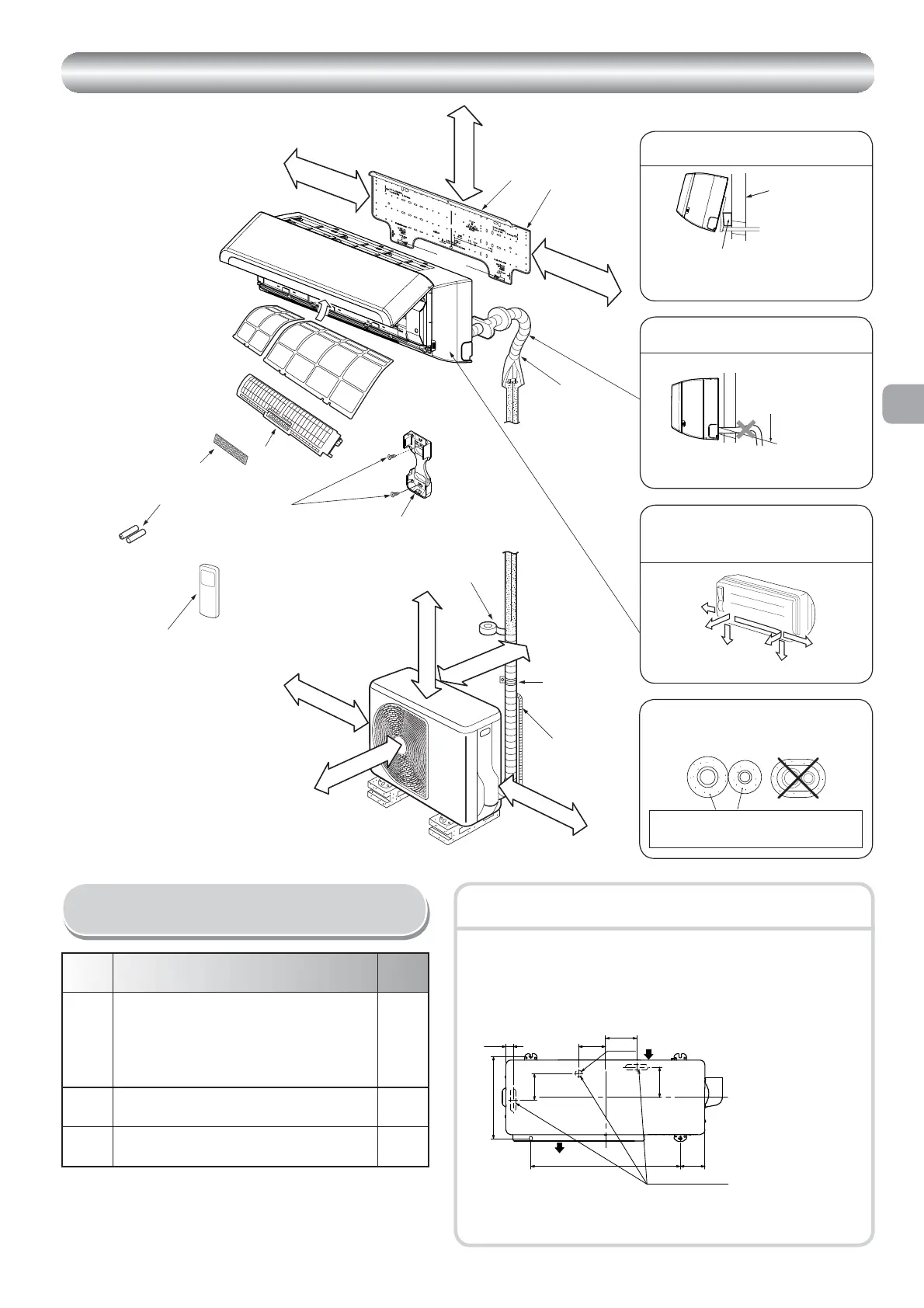

EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT
EINBAUZEICHNUNGEN FÜR INNEN- UND AUSSENGERÄT
Teile
code
Teilebezeichnung Menge
A
Kühlmittelleitung
Flüssigkeitsseitig : Ø6,35 mm
Gasseitig : Ø9,52 mm
(B10, B13N3KVP Series)
: Ø12,7 mm
(B16N3KVP Series)
Jeweils
1
B
Leitungsisoliermaterial
(polyethylen-Schaum, 6 mm dick)
1
C
Dichtungsmasse, PVC-Bänder
Jeweils
1
Anordnung der Befestigungsschrauben der
Außeneinheit
Isolierung der Kühlmittelleitungen
Die Leitungen dürfen nicht zusammen,
sondern müssen separat isoliert werden.
2
3
8
6
4
Einen Polster zwischen Innengerät und
Wand einbringen um das Innengerät zu
neigen und die Montage zu vereinfachen.
Für die hinteren linken und linken
Rohrleitungen.
Wand
Sich vergewissern, daß der Ablauf-
schlauch nach unten geneigt verläuft.
Den Ablaufschlauch nicht durchhängen
lassen.
Die Leitungsöffnung
etwas in Schrägrichtung
einschneiden.
Die Verbindungsleitungen können nach
links, hinten links, hinten rechts, rechts,
unterseite rechts oder unterseite links.
Rechts
Hinten
rechts
Unterseite
rechts
Hinten
links
Unterseite links
Links
1
Batterien
Flachkopfholzschraube
Fernbedienungshalter
Vinylband
Bringen Sie dieses nach
dem Drainagetest an.
Fernbedienungs-Einheit
Sattle
Verlängerung des
Ablaufschlauchs
(Nicht erhältlich, wird
vom Installateur gestellt)
Leitungshülle
Filter
(An der Frontplatte)
Luft ter
Haken
Montageplatte
Haken
65 mm oder mehr
170 mm oder mehr
170 mm oder mehr
600 mm oder mehr
100 mm oder mehr
100 mm oder mehr
600 mm oder mehr
600 mm oder mehr
Hinweis :
• Näheres zu den Zubehör- und Installationsteilen
nden Sie auf dem Zubehörblatt.
• Einige Abbildungen können sich von den
aktuellen Teilen unterscheiden.
5
Filter
Zusätzlich erhältliche
Installationsteile
• Befestigen Sie die Außeneinheit mit den Befestigungsschrauben und
Muttern, falls die Einheit starkem Wind ausgesetzt sein könnte.
• Verwenden Sie Ankerschrauben und Annietmuttern mit Ø8 mm oder Ø10 mm.
• Falls das Ablassen von Kondensat erforderlich ist, vor der Installation
einen Ablaufslauchamschluss 9 und die Wasserdichte Kappe ! in die
Bodenplatte des Außengeräts einbauen.
Drainageauslaß
Lufteinlaß
Luftauslaß
125 mm
108 mm
Ø25 mm
29 mm
330 mm
106 mm
121 mm
99 mm600 mm
w
Wenn eine Multi System Außeneinheit verwendet wird, befolgen Sie die
Anweisungen die sich im Benutzerhandbuch des entsprechenden Modells
be nden.
* Ablassstützen und
wasserfester Deckel
be nden sich im
Lieferumfang der
Außeneinheit.
Hitzebeständiger Polyethylen-Schaum,
6 mm dick
