6
Presionar Presionar
1
Gancho aquí
Placa de instalación
Gancho
Pulse
(desenganchar)
1
2
No levante la
manuguera de drenaje.
No doble la manguera de
drenaje en forma de ondas.
50 mm
o más
No ponga el extremo
de la manguera de
drenaje en el agua.
No ponga el extremo de
la manguera de drenaje
en la acequía de renaje.
Protección de la tubería
Manguera de drenaje
de extensión
Dentro de la
habitación
Manguera de drenaje
Pared
Guía de
drenaje
Espacio para
las tuberías
NOTA
Si la tubería fuese incorrectamente doblada, la unidad interior podría instalarse
de forma inestable sobre la pared.
Después de pasar la tubería de conexión a través del ori cio de la tubería,
conecte la tubería de conexión a las tuberías auxiliares y envuelva con cinta
para cubrir alrededor de las mismas.
PRECAUCIÓN

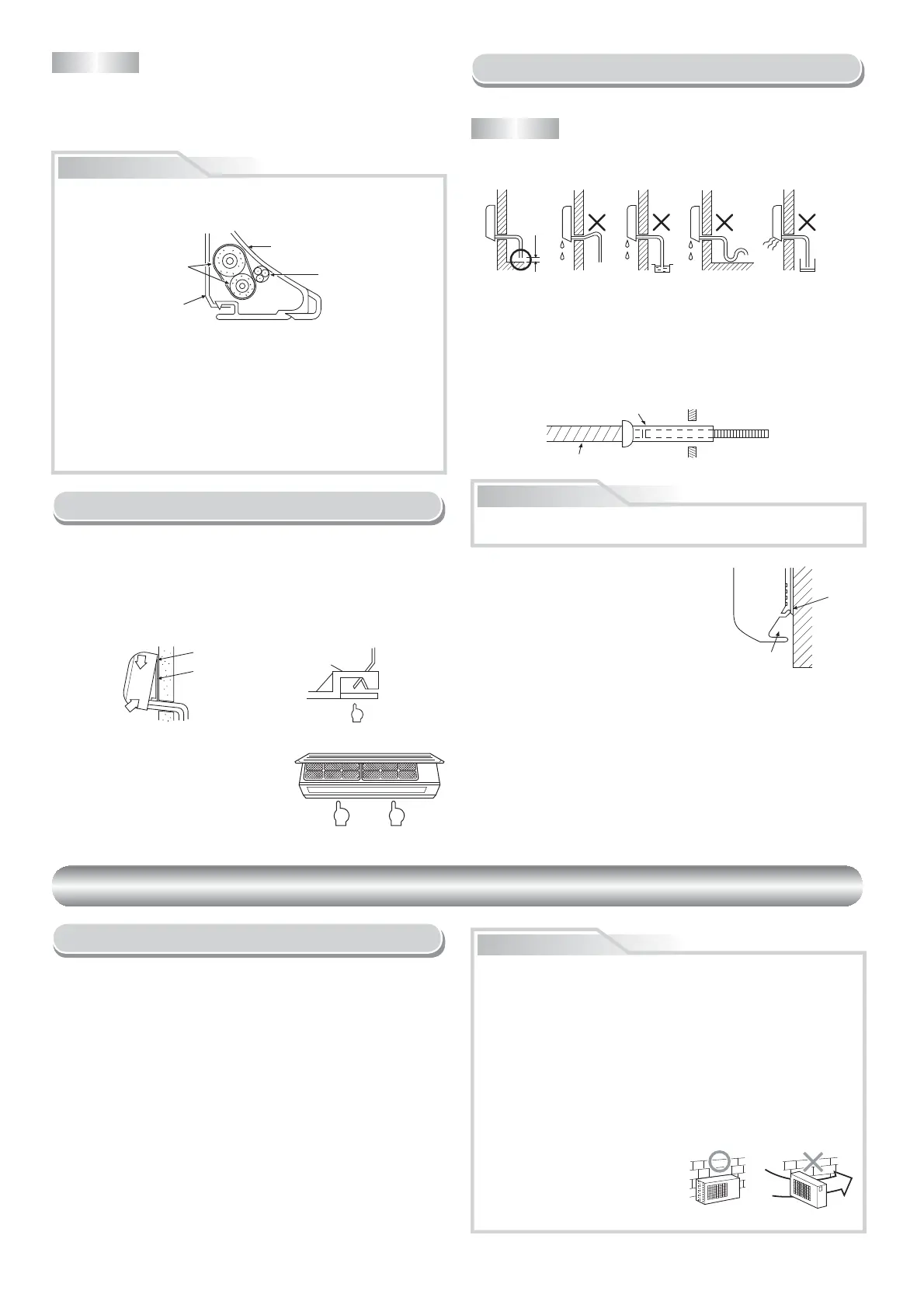

Instalación de la Unidad Interior
• Para desmontar la unidad interior de la
placa de instalación, tire de la unidad
interior dirigida hacia Ud mientras
presiona la parte inferior por las partes
especi cadas.
1. Pase la tubería a través del ori cio de la pared, y enganche la unidad
interior sobre la placa de instalación en los ganchos superiores.
2. Mueva la unidad interior hacia la derecha e izquierda para con rmar que
esté rmemente enganchado en la placa de instalación.
3. Mientras presiona la unidad interior sobre la pared por la parte inferior,
engánchelo hacia arriba en la placa de instalación por la parte inferior.
Tire la unidad interior dirigida hacia Ud por la parte inferior para con rmar
que esté rmemente enganchado sobre la placa de instalación.
Drenaje
1. Coloque la manguera de drenaje inclinada hacia abajo.
Arregle la tubería de drenaje para el drenaje apropiado de la unidad.
El drenaje incorrecto podría causar desperfectos.
Este acondicionador de aire tiene la
estructura designada para drenar el agua
colectada de la condensación, que se
forma en la parte posterior de la unidad,
para la bandeja de drenaje. Por lo tanto,
no almacene el cable de alimentación y
otras partes en una altura sobre la guía de
drenaje.
PRECAUCIÓN
UNIDAD EXTERIOR
Lugar de Instalación
• Un lugar que tenga espacios alrededor de la unidad exterior tal como se
muestra en el diagrama
• Un lugar que pueda resistir el peso de la unidad exterior y que no permita
el aumento del nivel de ruido y vibración
• Un lugar en donde el ruido de funcionamiento y el aire descargado no
moleste a sus vecinos
• Un lugar que no sea expuesto al viento fuerte
• Un lugar libre de ltración de gases combustibles
• Un lugar que no bloquee un pasaje
• Cuando la unidad exterior tenga que instalarse en una posición elevada,
cerciórese de asegurar las patas.
• Una longitud tolerable de la tubería de conexión es de hasta 25 m.
• El nivel máximo de cabeza permisible es de 10 m.
• Un lugar en donde el agua drenada no de lugar a ningún problemas
PRECAUCIÓN
1. Instale la unidad exterior sin que nada bloquee la descarga del aire.
2. Cuando la unidad exterior es instalada en un lugar expuesto siempre
al viento fuerte como una costa o en la parte superior de un edi cio,
asegure el funcionamiento normal del ventilador utilizando un conducto
o una protección para el viento.
3. Especialmente en una zona de mucho viento, instale la unidad de
forma que se evite la admisión del viento.
4. La instalación en los siguientes emplazamientos puede resultar
problemática.
No instale la unidad en los siguientes emplazamientos.
• Un lugar expuesto a aceite de máquinas
• Un lugar salino, como la costa
• Un emplazamiento expuesto a gas de sulfuro
• Un lugar donde se puedan
generar con facilidad ondas
de alta frecuencia, como por
ejemplo, las producidas por un
equipo de audio, soldadores y
equipos médicos
•
Encinte las tuberías auxiliares (dos) y el cable de conexión fuertemente.
En caso de tubería por el lado izquierdo y por el lado posterior izquierdo,
encinte solamente las tuberías auxiliares (dos).
Unidad interior
Cable de conexión
Tuberías auxiliares
Placa de instalación
• Cuidadosamente arregle las tuberías de tal manera que ninguna de
ellas sobresalga de la placa posterior de la unidad interior.
• Conecte cuidadosamente las tuberías auxiliares y las tuberías de
conexión a cada una y corte la cinta aisladora en la tubería de
conexión para evitar la doble cinta en la unión, además, selle la unión
con cinta de vinilo, etc.
• Puesto que la condensación resulta en problemas para la máquina,
asegúrese de aislar las dos tuberías de conexión.
(Utilice espuma de polietileno como material aislante.)
• Cuando doble una tubería, hágalo de manera que no la chafe.
NOTA
• El ori cio deberá hacerse inclinado levemente hacia abajo al lado exterior.
2. Ponga agua en el depósito de drenaje y asegúrese que el agua se drene
hacia afuera.
3. Cuando conecte la manguera de drenaje de extensión, aisle la parte de la
conexión de la manguera de drenaje de extensión con la protección de la
tubería.
Viento
fuerte
