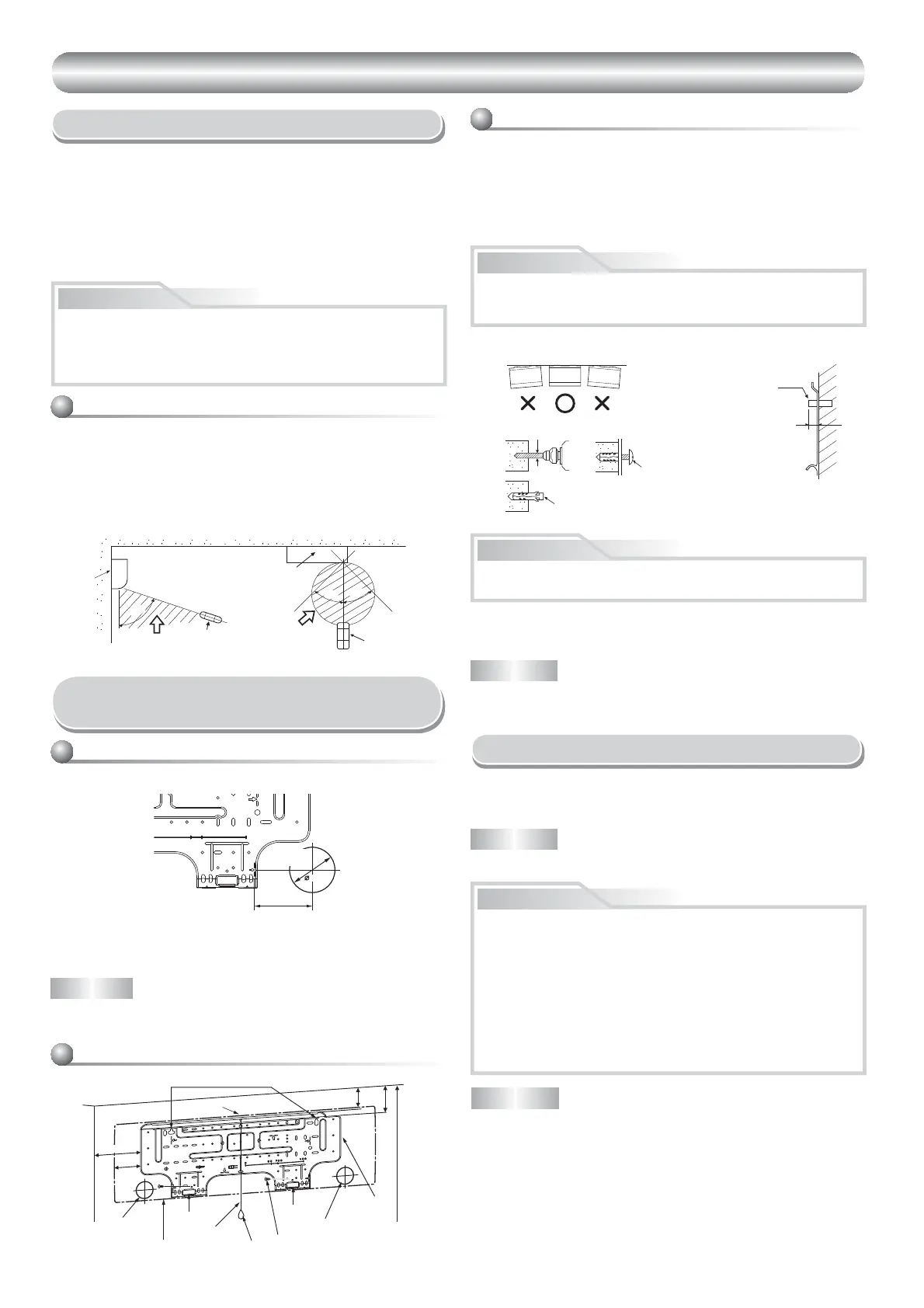

Toshiba RAS-B10 Series - Controlo Remoto

4
7
45º
45º
75º
(Vista lateral) (Vista de cima)
Unidade interior
Alcance de recepção
Controlo
remoto
Controlo
remoto
Alcance de
recepção
Unidade interior
Placa de instalação
(Manter na horizontal.)
Orifício de 5 mm de diâmetro
Fixação de grampo
(peças locais)
Parafuso de  xação
Ø4 x 25R
Parafuso de ancoragem
Projecção de 15 mm
ou menos
UNIDADE INTERIOR
UNIDADE INTERIOR
Local de Instalação
Controlo remoto
• Um local onde não haja quaisquer obstáculos, tais como uma cortina, que
possam bloquear o sinal proveniente da unidade interior
• Não instale o controlo remoto num local que esteja directamente exposto à
luz solar ou próximo de uma fonte de calor, como por exemplo, um fogão.
• Mantenha o controlo remoto pelo menos 1 m afastado do televisor
ou equipamento estéreo mais próximo. (Isto é necessário para evitar
distorções da imagem ou interferências de ruído.)
•
A localização do controlo remoto deve ser determinada tal como demonstrado
abaixo.
Cortar um Orifício e Montar
a Placa de Instalação
NOTA
• Quando  zer uma perfuração na parede que contém uma rede ou chapa
metálica, utilize um anel de aba para orifícios de tubos vendido à parte.
Cortar um orifício
Ao instalar as condutas do refrigerante a partir da parte posterior
Montar a placa de instalação
Quando a placa de instalação é montada
directamente na parede
1. Coloque a placa de instalação na parede, aparafusando-a nos cantos
superior e inferior, de modo a poder pendurar a unidade interior.
2. Para colocar a placa de instalação na parede de betão com parafusos de
ancoragem, utilize os orifícios dos parafusos, tal como ilustrado abaixo
na  gura.
3. Coloque a placa na parede na horizontal.
1. Depois de determinar a posição do orifício da conduta na placa de
montagem (
¨), faça a perfuração do orifício (Ø65 mm) com uma ligeira
inclinação para baixo, para o lado de fora.
• Um local que proporcione esapaço à volta da unidade interior, tat como
demonstrado no esquema
• Um local onde não haja quaisquer obstáculos próximo da entrada e da saída
do ar
•
Um local que permite uma fácil instalação das condutas até à unidade exterior
• Um local que permita abrir o painel da frente
• A unidade de interiores será instalada de forma a que o seu topo  que pelo
menos a 2 m de altura. Deverá também evitar-se colocar qualquer objecto
em cima da unidade de interiores.
CUIDADO
80 100 180
65 mm
100 mm
O centro do orifício do
tubo está localizado por
cima da seta.
Orifício
do tubo
CUIDADO
Trabalhos de Electricidade
1. A tensão de alimentação deve ser igual à tensão nominal do aparelho de
ar condicionado.
2. Prepare a fonte de alimentação para uso exclusivo com o ar condicionado.
NOTA
• Tipo de  o : Superior a H07RN-F ou 245 IEC66 (1,5 mm
2
ou mais).
• No caso de paredes de blocos, tijolo, betão ou outro tipo semelhante, faça
orifícios de 5 mm de diâmetro na parede.
• Insira  xações de grampo para parafusos de  xação 7 apropriados.
NOTA
• Para instalar, prenda os quatro cantos e a parte inferior da placa de
instalação com os 4 a 6 parafusos.
CUIDADO
NOTA
• Execute os trabalhos de electricidade de modo a permitir uma capacidade
generosa.
CUIDADO
• Deve evitar-se a incidência directa da luz solar no receptor sem  os da
unidade interior.
• O microprocessador da unidade interior não deve estar demasiado
próximo das fontes de ruído de radiofrequência.
(Para mais detalhes, consulte o manual do utilizador.)
Quando instala a placa de instalação com parafusos de  xação, não
utilize o orifício dos parafusos de ancoragem. Doutra forma, a unidade
pode cair e provocar lesões pessoais e danos materiais.
Quando a unidade não é devidamente instalada, se cair, pode resultar
em lesões pessoais e danos materiais.
• Este equipamento pode ser ligado à rede recorrendo a qualquer dos
seguintes dois métodos.
(1) Ligação à cablagem  xa:
A cablagem  xa deve incorporar um interruptor ou disjuntor que
desligue todos os pólos e tenha uma separação de contacto de
pelo menos 3 mm. Deve ser utilizado um disjuntor ou interruptor
aprovado.
(2) Ligação da  cha de alimentação:
Efectue as ligações da  cha ao cabo de alimentação, e ligue a
 cha à tomada da rede. É necessário utilizar uma  cha e um cabo
de alimentação aprovados.
1
7
Orifícios dos pernos de ancoragem
Gancho
Gancho
Gancho
Orifício do tubo
Orifício do tubo
Placa de
instalação
Parafuso de  xação
Peso
Unidade interior
Rosca
A 2 m ou mais do chão
82,562
170
85
Book 1110251253.indb 4 6/18/12 5:52 PM
