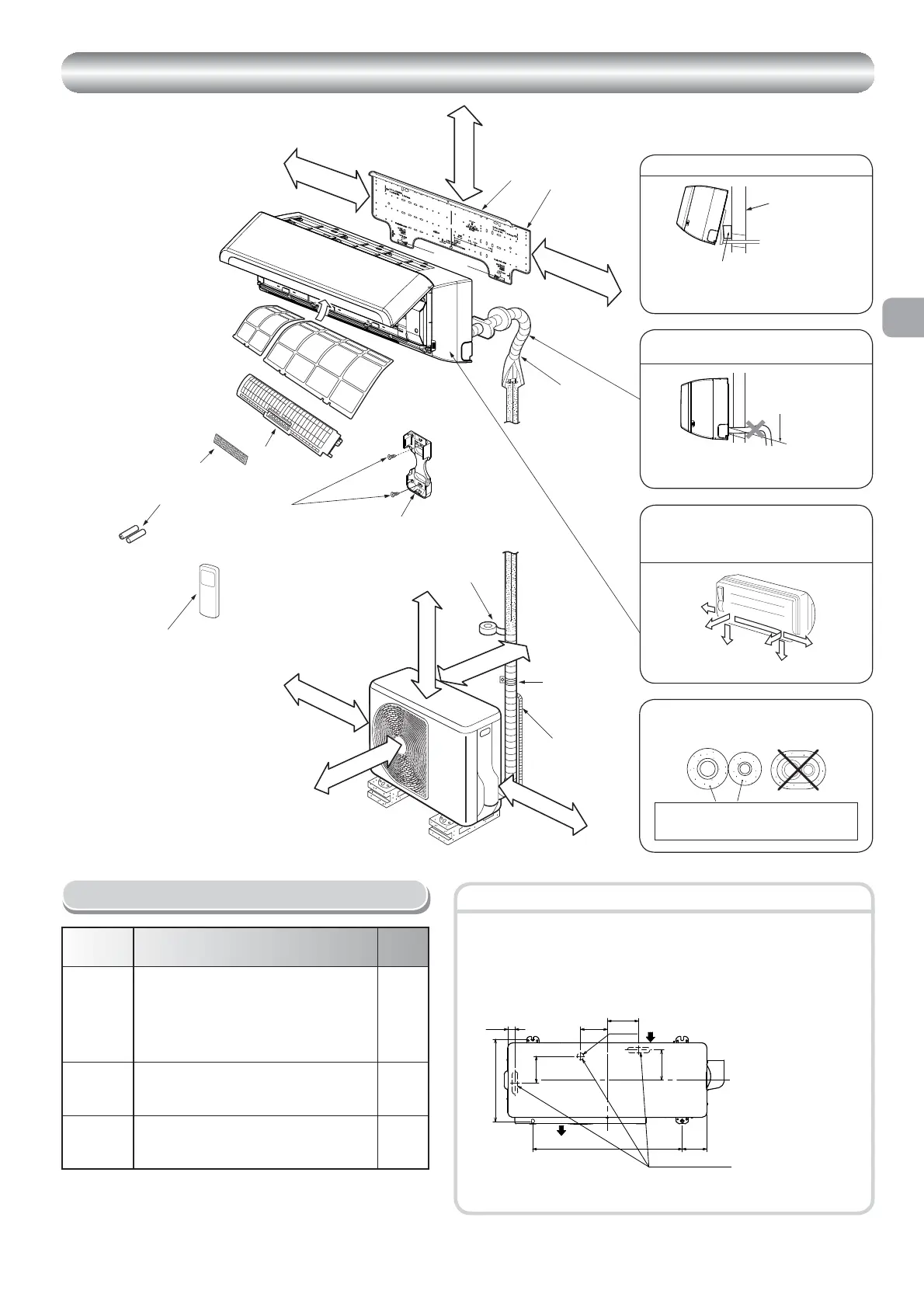

PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE
PLAN D’INSTALLATION DES UNITÉS INTÉRIEURE ET EXTÉRIEURE
Référence
de pièce
Nom des pièces Qté
A
Tuyau du uide frigorigène
Côté liquide : Ø6,35 mm
Côté gaz : Ø9,52 mm
(B10, B13N3KVP Series)
: Ø12,7 mm
(B16N3KVP Series)
Un de
chaque
sorte
B
Matériau d’isolation du tuyau
(mousse en polyéthylène, de 6 mm
d’épaisseur)
1
C
Mastic, bandes PVC
Un de
chaque
sorte
Pièces d’Installation en Option
• Fixez l’unité extérieure à l’aide des boulons et des écrous de xation si
l’appareil doit être exposé à un vent violent.
• Utilisez des boulons d’ancrage et des écrous de Ø8 mm ou de Ø10 mm.
• S’il est nécessaire de purger l’eau de dégivrage, xez le mamelon du drain
9 et le bouchon étanche ! à la plaque inférieure de l’unité extérieure avant
de l’installer.
Fixation des boulons de l’unité extérieure
Isoler les tuyaux séparément et non
ensemble.
2
3
8
6
4
Insérez le coussin entre le mur et l’unité
intérieure, et inclinez celle-ci pour qu’elle
fonctionne mieux.
Pour la tuyauterie arrière gauche et droite
Mur
S’assurer que le drain est orienté en
pente vers le bas.
Ne pas laisser l’embout du drain avoir
du mou.
Couper l’ouverture
du tuyau en léger
biais.
Le tuyau auxiliaire peut être connecté à
gauche, à arrière gauche, à arrière droit,
à droit, à inférieur droit, à inférieur gauche.
Droit
Arrière
droit
Inférieur
droit
Arrière
gauche
Inférieur gauche
Gauche
1
Piles
Vis à bois à
tête plate
Support de la télécommande
Ruban adhésif
A appliquer après
avoir effectué un
test d’évacuation.
Télécommande sans l
Selle de
renforcement
Extension de
l’embout du drain
(Non disponible,
fourni par l’installateur)
Tube protégé
Filtre
(Fixer au panneau avant.)
Filtre à air
Crochet
Plaque
d’installation
Crochet
65 mm ou plus
170 mm ou plus
170 mm ou plus
600 mm ou plus
100 mm ou plus
100 mm ou plus
600 mm ou plus
600 mm ou plus
Remarque :
• Veuillez consulter la feuille des accessoires
pour plus de détails concernant les
accessoires et les pièces d’installation.
• Les pièces présentées sur certaines images
peuvent être différentes des pièces réelles.
5
Filtre
Sortie d’évacuation
Prise d’air
Sortie d’air
125 mm
108 mm
Ø25 mm
29 mm
330 mm
106 mm
121 mm
99 mm600 mm
Mousse en polyéthylène de 6 mm
d’épaisseur résistante à la chaleur
w
Lorsqu’une unité multi-système extérieure est utilisée, veuillez vous
reporter au manuel d’installation fourni avec le modèle concerné.
* Un bouchon de
vidange étanche est
fourni avec l’unité
extérieure.
