AUTRES
AUTRES
Test de Fuite Gaz
Opération du Test
Pour activer le mode TEST RUN
(COOL), appuyer sur le bouton
RESET pendant 10 secondes.
(Le beeper émettra un court beep.)
Comment régler la Remise en Marche Automatique
Sélection de télécommande A-B
Remarque : 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande
et rétablir le réglage A.
2. La télécommande A n’a pas d’af chage “A” .
3. Le réglage d’usine par défaut de la télécommande est A.
Pour distinguer l’utilisation de la télécommande pour chaque unité intérieure
dans le cas où 2 climatiseurs sont installés à proximité.
Réglage B de la télécommande.
1. Appuyez sur la touche RESET de l’unité intérieure pour mettre le
climatiseur en marche.
2. Pointez la télécommande vers l’unité intérieure.
3. Maintenez la touche
de la télécommande appuyée avec la pointe d’un
stylo. “00” apparaît sur l’af cheur.
4. Appuyez sur la touche
sans relâcher la touche . “B” disparaît et le
climatiseur est arrêté. La télécommande B est mémorisée.
• Lorsque deux unités intérieures sont installées dans la même pièce
ou dans des pièces adjacentes, le signal de la télécommande risque
d’être transmis simultanément à chacune d’elles, ce qui a pour effet
de les actionner. Dans ce cas, la commande pourra être préservée en
paramétrant une télécommande sur la con guration B (d’origine, les deux
unités possèdent le réglage A).
• Le signal de la télécommande n’est pas capté lorsque l’unité intérieure et
la télécommande possèdent des réglages différents.
• Il n’y a aucun rapport entre le réglage A/réglage B et la pièce A/pièce B
lorsque vous raccordez les conduites et les câbles.
• Véri ez les fuites de gaz au
niveau des raccordements
des raccords coniques à
l’aide d’un détecteur de fuite
ou d’eau savonneuse.
Cet appareil est couçu de sorte qu’après une panne de courant, il se remet
automatiquement en marche dans le même mode de fonctionnement
qu’avant la panne de courant.
1. Maintenez la touche RESET de l’unité intérieure enfoncée pendant
3 secondes pour dé nir le mode (On entend 3 bips et l’indicateur
OPERATION clignote 5 fois/seconde pendant 5 secondes).
2. Maintenez la touche RESET de l’unité intérieure enfoncée pendant
3 secondes pour annuler le mode (On entend 3 bips mais l’indicateur
OPERATION ne clignote pas).
• Si la minuterie est dé nie sur ON ou OFF, la FONCTION DE
REDÉMARRAGE AUTOMATIQUE ne s’active pas.

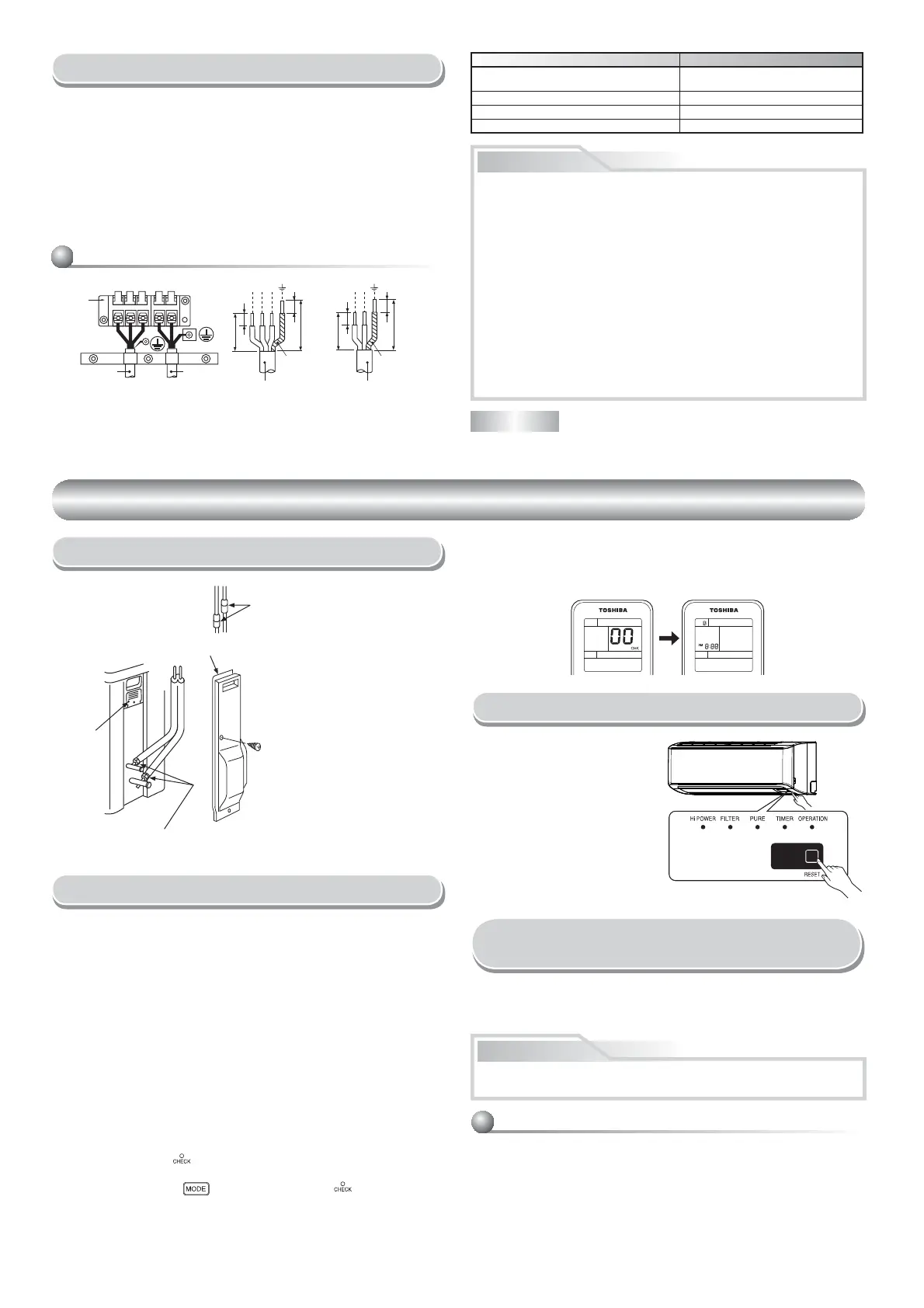

Longueur de dénudation du câble de connexion
01
01
01
01
30 30
40 40
L
N
1
2
3
1
2
L
N
3
Câble de connexion
Cordon d’alimentation
Câble de terreCâble de terre
Câble de
connexion
Bloc
terminal
Cordon
d’alimentation
NOTE : Câble de connexion
• Type de  l : Plus de H07RN-F ou 245 IEC66 (1,0 mm
2
ou plus).
ATTENTION
Véri ez les emplacements
d’installation de
l’unité intérieure.
Couverture
des parties
électriques
Véri ez les emplacements
d’installation de l’unité extérieure.
Couvercle de la valve
Informations
Modèle B10, B13, B16N3KVP Series
Alimentation électrique
50Hz, 220 – 240 V Monophasé
60Hz, 220 V Monophasé
Intensité d’utilisation maximale 11A
Intensité nominale du fusible et de la prise secteur 15A
Cordon d’alimentation H07RN-F ou 245 IEC66 (1,5 mm
2
ou plus)
Réglage de la Remise
en Marche Automatique
L’appareil est expédié avec la fonction de Remise en Marche Automatique
réglée sur désactivée. L’activer si nécessaire.
• Un mauvais câblage peut provoquer la brulure de certaines parties
électriques.
• Veillez à respecter la réglementation locale en vigueur lorsque vous
acheminez le  l de l’unité intérieure jusqu’à l’unité extérieure (section
du  l, méthode de câblage, etc.).
• Tous les câbles doivent être fermement connectés.
• Ce fusible d’installation (15A) doit être installé sur la ligne
d’alimentation électrique de ce climatiseur.
• Si le câblage est incomplet ou incorrect, il provoquera une étincelle ou
de la fumée.
• Veillez à ce que le climatiseur dispose d’une alimentation électrique
propre.
• Ce produit peut être raccordé au secteur.
Connexion à un câblage  xe: Un disjoncteur qui déconnecte tous les
pôles et dont les contacts sont séparés d’au moins 3 mm doit être
intégré au câblage  xe.
Connexion des Câbles
1. Retirez le couvercle de la valve de l’unité extérieure.
2. Connectez le câble de connexion aux terminaux identi és à l’aide de
leurs numéros correspondants sur le bloc terminal des unités intérieure
et extérieure.
3. Lors de la connexion du câble sur le terminal de l’unité extérieure, faites
une boucle comme représenté sur le diagramme d’installation des unités
intérieure et extérieure a n de prévenir l’entrée d’eau.
4. Maintenez les cordons (conducteurs) inutilisés à l’abri de l’eau qui pénètre
dans l’unité extérieure. Veillez à ce qu’ils n’entrent en contact avec aucun
élément électrique ou pièce métallique.
Bouton RESET
