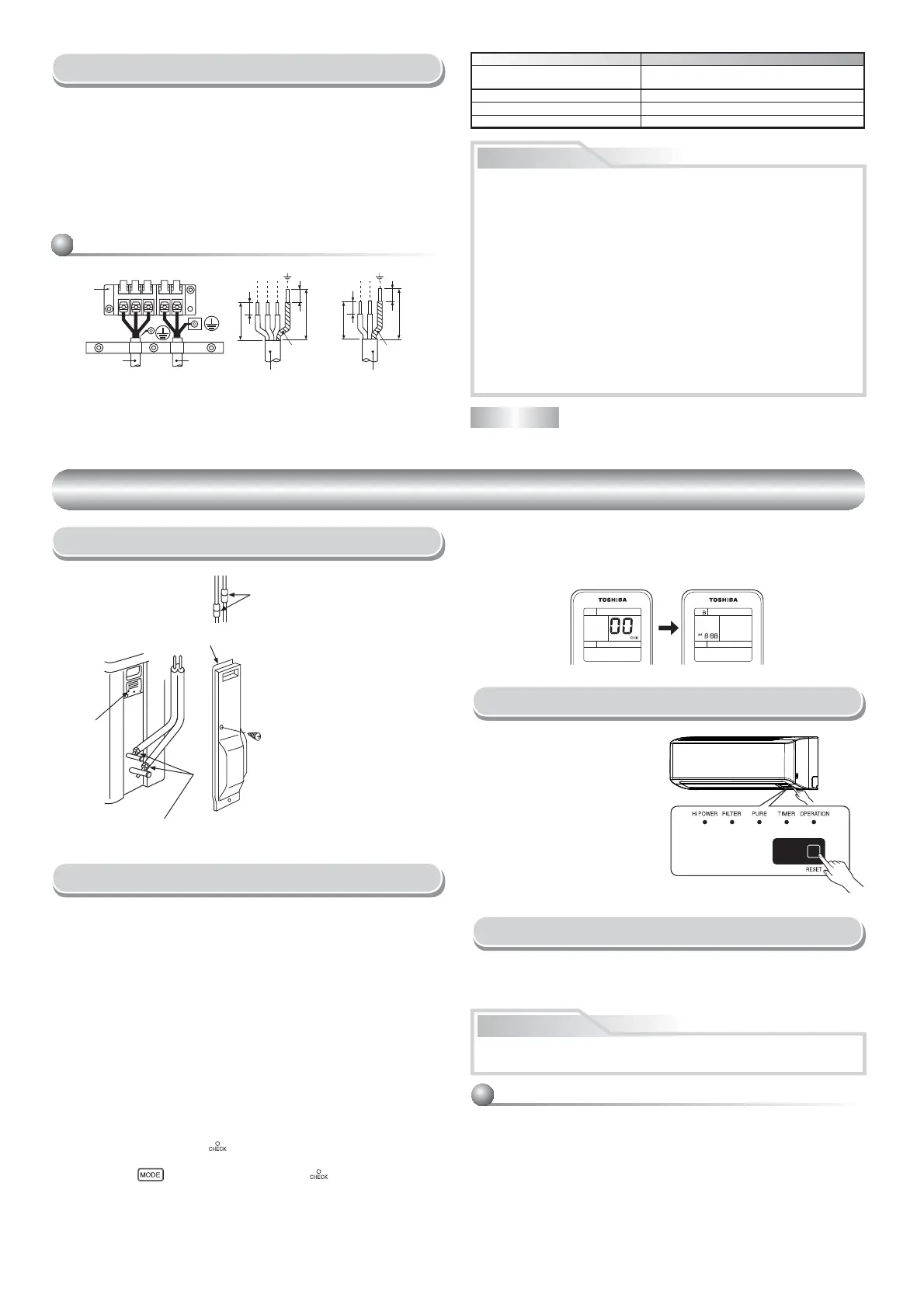

8
Modelo B10, B13, B16N3KVP Series
Fonte de alimentação
50Hz, 220 – 240 V Monofásica
60Hz, 220 V Monofásica
Potência nominal máxima 11A
Tomada & capacidade do fusível 15A
Cabo de alimentação H07RN-F ou 245 IEC66 (1,5 mm
2
ou mais)
OUTROS
OUTROS
Teste de Fugas de Gás
Execução do Teste
Para activar o modo TEST RUN
(COOL) (TESTE (FRIO)), prima o
botão RESET durante 10 segundos.
(O alarme emite um som curto.)
De nindo de Reiniciação Automática
Como de nir a reiniciação automática
Selecção A-B do telecomando
Nota : 1. repetir os passos acima para reiniciar o telecomando para a
de nição A.
2. O telecomando não tem a de nição “A” no visor.
3. A de nição de fábrica do telecomando é A.
Para separar a utilização do telecomando para cada unidade interior, no caso
de existirem 2 aparelhos de ar condicionado instalados perto um do outro.
De nição B do telecomando
1. Prima o botão RESET na unidade interior para ligar o aparelho de ar
condicionado.
2. Aponte o telecomando para a unidade interior.
3. Carregue e segure o botão
no telecomando com o bico de um lápis.
Aparece “00” no visor.
4. Carregue em
enquanto carrega no botão . Aparece “B” no
visor e “00” desaparece e o aparelho de ar condicionado desliga. O
telecomando é memorizado na de nição B.
Quando instalar duas unidades interiores na mesma sala ou em duas
salas adjacentes, se estiver operar uma unidade, as duas unidades
podem receber o sinal do telecomando simultaneamente e funcionar.
Neste caso, é possível preservar a operação, de nindo um dos controlos
remotos para a con guração B (Ambos são de nidos para a de nição A
na fábrica).
O sinal do telecomando não é recebido quando as de nições da unidade
interior e do telecomando são diferentes.
Não existe nenhuma relação entre a de nição A/de nição B e a sala
A/sala B quando ligar os tubos e os cabos.
• Veri car as ligações com
porcas afuniladas para
detectar fugas de gás,
utilizando um detector de
fugas de gás ou água e
sabão.
Este produto está concebido de modo a que, após uma falha de energia, se
possa reiniciar automaticamente no mesmo modo de operação do que aquele
utilizado antes da falha.
Comprimento do cabo de ligação
01
01
01
01
30 30
40 40
L
N
1
2
3
1
2
L
N
3
Cabo de ligação Cabo de alimentação
Linha de terraLinha de terra
Cabo de
ligação
Bloco de
terminais
Cabo de
alimentação
NOTA : Cabo de ligacão
• Tipo de o : Superior a H07RN-F ou 245 IEC66 (1,0 mm
2
ou mais).
CUIDADO
Veri car os locais
para a unidade de
interiores.
Tampa das
peças
eléctricas
Veri car os locais para
a unidade de exteriores.
Tampa da válvula
Informação
Uma ligação eléctrica incorrecta pode causar a queima de algumas
peças eléctricas.
Certi que-se de que observa os códigos locais em vigor, ao instalar
cabos entre a unidade interior e a unidade exterior (secção e método
de instalação etc.)
Todos os cabos têm de estar devidamente ligados.
Tem de ser utilizado este fusível de instalação (15A) para a linha de
alimentação deste aparelho de ar condicionado.
Se a cablagem for realizada de forma incompleta ou incorrecta existe o
risco de ignição ou produção de fumo.
Prepare o sistema de alimentação eléctrica para utilização exclusiva
com o aparelho de ar condicionado.
Este equipamento pode ser ligado à rede.
Ligação a cablagem  xa: A cablagem  xa tem de ser dotada de um
disjuntor que desligue todos os pólos e possua uma distância mínima
entre contactos de 3 mm.
O produto foi fornecido com a função de reiniciação automática na
posição desligada. Active essa função, conforme necessário.
Ligações Eléctricas
1. Remova a tampa da válvula da unidade exterior.
2. Ligue o cabo de ligação ao terminal, de acordo com os respectivos números
correspondentes no bloco de terminais das unidades interior e exterior.
3. Ao ligar o cabo de ligação ao terminal da unidade exterior, faça um circuito
fechado, tal como demonstrado no esquema de instalação das unidades
interior e exterior, para impedir a entrada de água na unidade exterior.
4. Isole os cabos não utilizados (condutores) da água proveniente da unidade
exterior. Encaminhe-os de forma a que estes não  quem em contacto com
componentes eléctricos ou metálicos.
Botão RESET
1. Pressione ininterruptamente o botão RESET (Reinicializar) na unidade
interior durante 3 segundos para con gurar o funcionamento (é emitido
um sinal sonoro – 3 bips – e a lâmpada indicadora do funcionamento
(OPERATION) irá piscar 5 vezes/segundo durante 5 segundos).
2. Pressione ininterruptamente o botão RESET (Reinicializar) na unidade
interior durante 3 segundos para cancelar o funcionamento (é emitido
um sinal sonoro – 3 bips – mas a lâmpada indicadora do funcionamento
(OPERATION) não pisca).
Caso o temporizador (TIMER) esteja ligado (ON) ou desligado (OFF),
a OPERAÇÃO DE ARRANQUE AUTOMÁTICO não activa.
Book 1110251253.indb 8 6/18/12 5:52 PM
