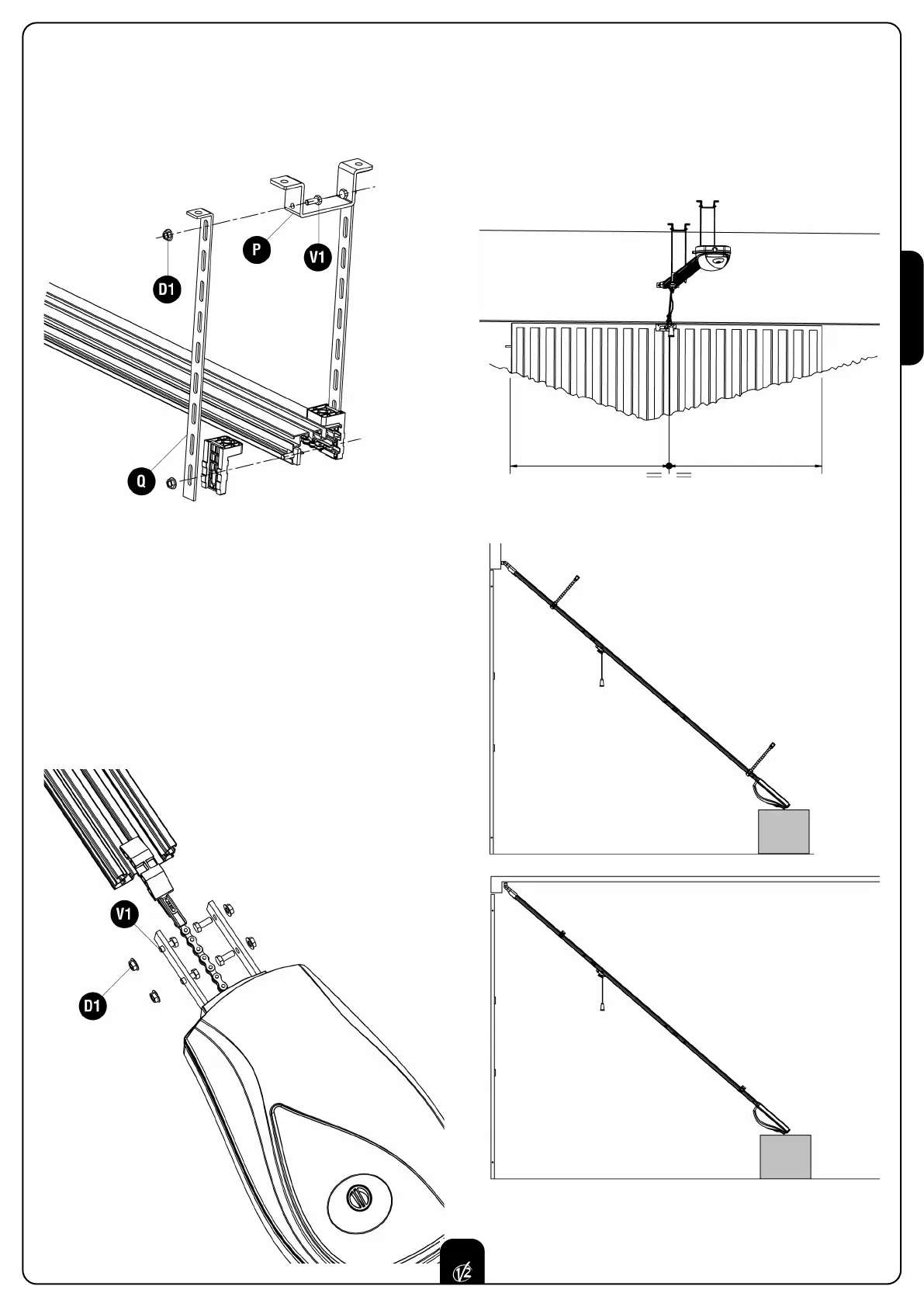

2 - INSTALLATION
2.1 Démonter le système de fermeture de la porte en le
remplaçant avec le déblocage à fil.
2.2 Mesurer exactement au milieu de la porte et tracer des
points de référence sur la traverse supérieur et sur le
plafond pour faciliter la mise du rail de guidage.
2.3 Fixer le groupe antérieur de fixation sur la traverse
supérieur de la porte ou sur le plafond.
2.2 Insérer la coulisse, la chaîne et les barres de support
actionneur dans le rail de guidage.
2.3 Mettre le rail de guidage à feuillure au but de l’actionneur.
2.4 Fermer les 4 boulons V1 avec les écrous D1.
ATTENTION :
• Vérifier que le moteur soit solidement fixé au profilé
• L'utilisation du moteur sans que ce soit parfaitement à
feuillage avec le profilé est interdite.
2.1 En cas il soit nécessaire adapter l’automatisme en
hauteur, utiliser les tôles de fixation Q et l’éclisse P.
ATTENTION: la distance maximum entre le rail et le
plafond ne doit pas depasser 300 mm.
